Padroneggiare la piegatura dei tubi con una macchina piegatubi idraulica è fondamentale per ottenere risultati precisi ed efficienti. Le macchine piegatubi idrauliche sono strumenti essenziali in settori quali l'edilizia, l'automotive e l'idraulica. Queste macchine aiutano a modellare i tubi negli angoli e nelle curve richiesti con una distorsione minima. In questo tutorial ti guideremo attraverso il processo passo dopo passo di piegatura dei tubi utilizzando una macchina piegatubi idraulica, garantendo precisione e sicurezza in ogni fase.

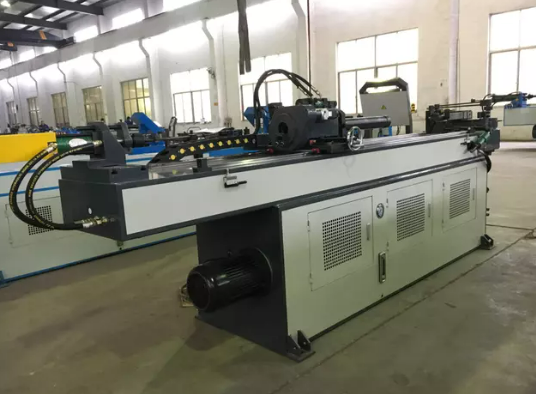

Una macchina piegatubi idraulica è uno strumento potente che utilizza la forza idraulica per piegare i tubi ad angoli specifici senza danneggiarne la struttura. Il sistema idraulico utilizza fluido pressurizzato per creare la forza necessaria per la piegatura, garantendo pieghe lisce e precise. Queste macchine sono comunemente utilizzate per piegare tubi metallici, tubi e altri materiali in ambienti industriali.
Nelle applicazioni industriali, le macchine curvatubi idrauliche sono indispensabili per creare forme di tubi personalizzate in settori quali l'edilizia, l'idraulica, la produzione automobilistica e i sistemi HVAC. La loro capacità di gestire tubi di grandi dimensioni e di ottenere piegature precise li rende ideali per progetti ad alta richiesta e di alta precisione.

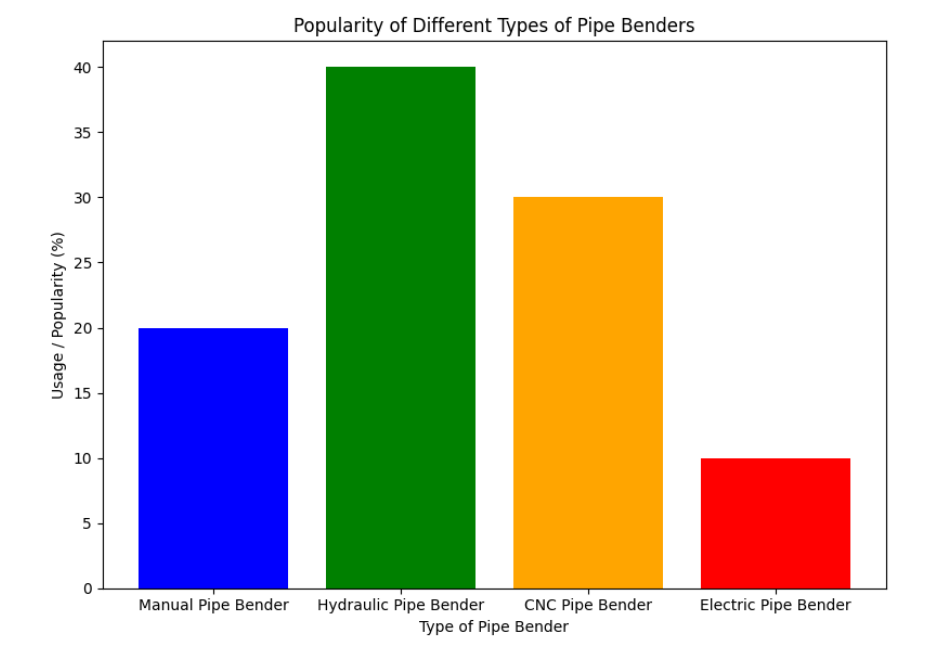

Esistono diversi tipi di curvatubi idraulici progettati per soddisfare le varie esigenze:
● Piegatrici idrauliche manuali: azionate manualmente, richiedono uno sforzo fisico per applicare la pressione ma sono ideali per attività su piccola scala.
● Piegatrici idrauliche CNC: queste piegatrici sono automatizzate e offrono precisione e ripetibilità superiori, spesso utilizzate in ambienti di produzione ad alta precisione.
● Piegatrici idrauliche ad assistenza elettrica: un ibrido di potenza idraulica ed assistenza elettrica, ideali per ridurre lo sforzo manuale mantenendo la precisione.
Ogni tipo ha i suoi vantaggi e casi d'uso specifici, dai piccoli progetti fai-da-te alle applicazioni industriali su larga scala.
La sicurezza è fondamentale quando si utilizza una macchina curvatubi idraulica. Per prevenire incidenti e garantire un funzionamento regolare, seguire queste migliori pratiche:
Dispositivi di protezione individuale (DPI): indossare sempre occhiali di sicurezza, guanti e stivali con punta in acciaio per proteggersi da potenziali pericoli.
Impostazione corretta: assicurarsi che la macchina sia ancorata saldamente e che il tubo sia allineato correttamente per evitare scivolamenti durante il processo di piegatura.
Arresti di emergenza: familiarizzare con il meccanismo di arresto di emergenza per arrestare rapidamente la macchina in caso di malfunzionamento.
Seguendo i protocolli di sicurezza si riduce il rischio di incidenti e si garantisce un processo di piegatura regolare e produttivo.
Prima di iniziare qualsiasi processo di piegatura, è essenziale selezionare il materiale giusto per il tubo. I materiali comuni includono:
● Acciaio: resistente e durevole, adatto per applicazioni pesanti.
● Rame: flessibile e facile da piegare, spesso utilizzato per i sistemi idraulici.
● Alluminio: leggero e resistente alla corrosione, ideale per progetti automobilistici e aerospaziali.
Il tipo di materiale influenza il processo di piegatura, poiché ognuno ha proprietà diverse. Ad esempio, i metalli più spessi come l’acciaio richiedono una pressione maggiore rispetto ai materiali più leggeri come l’alluminio. La scelta della giusta dimensione del tubo è altrettanto importante per garantire la precisione ed evitare danni al materiale durante la piegatura.
Materiale | Macchina ideale per piegare tubi | Considerazioni chiave | Gamma dell'angolo di piegatura |
Acciaio | Idraulico, elettrico | Richiede una macchina robusta e ad alta pressione | 90° - 180° |
Rame | Idraulico | Materiale più morbido, più incline alle pieghe | 90° - 180° |
Alluminio | Idraulico, manuale | Materiale leggero, facile da piegare | 90° - 120° |
PVC | Manuale | Usare con cautela per evitare il collasso | 45° - 90° |
La matrice di piegatura è un componente essenziale della curvatubi idraulica. Modella il tubo mentre viene piegato ed è disponibile in varie dimensioni per adattarsi a diversi diametri di tubo. Per ottenere curve precise, è fondamentale selezionare la matrice giusta che corrisponda alle dimensioni del tubo.
La scelta della matrice corretta garantisce una piegatura uniforme senza causare deformazioni. Inoltre, l'utilizzo di una matrice adatta al materiale del tubo aiuta a ottenere l'angolo di piegatura desiderato con il minimo sforzo.
Una corretta configurazione è fondamentale per ottenere risultati accurati. Ecco come preparare la tua curvatubi idraulica:
Controllare i livelli del fluido idraulico: assicurarsi che il fluido idraulico sia al livello corretto per un funzionamento regolare.
Allineare correttamente il tubo: posizionare saldamente il tubo nella macchina e allinearlo con la matrice di piegatura.
Calibrare la macchina: regola le impostazioni della macchina, come la pressione e l'angolo di piegatura, per adattarle alle specifiche del tuo progetto.
Una corretta configurazione previene errori e garantisce che la macchina funzioni con la massima efficienza.
Il primo passo per piegare un tubo con una macchina curvatubi idraulica è caricare in modo sicuro il tubo nella piegatrice. Inizia da:
1. Posizionamento del tubo nello stampo: assicurarsi che il tubo sia centrato e allineato con lo stampo per evitare scivolamenti durante la piegatura.
2. Fissaggio del tubo: utilizzare staffe o fascette per tenere saldamente in posizione il tubo, garantendo stabilità durante il processo di piegatura.
L'allineamento è fondamentale per garantire che la curvatura sia uniforme e uniforme in tutto il tubo.
Successivamente, regolare la macchina per ottenere l'angolo di piegatura corretto. È possibile impostare manualmente l'angolo o inserire l'angolo richiesto se si utilizza una macchina CNC. Segui questi passaggi:
1. Imposta l'angolo: a seconda del tuo progetto, regola la matrice di piegatura sull'angolo desiderato, in genere 90°, 180° o angoli personalizzati.
2. Applicare la pressione gradualmente: iniziare ad applicare la pressione idraulica lentamente, assicurandosi che il tubo inizi a piegarsi senza applicare una forza eccessiva.
Il monitoraggio del processo garantisce di non superare il limite di piegatura del materiale.
Una volta posizionato il tubo e impostata la macchina, iniziare il processo di piegatura:
1. Attivare il sistema idraulico: attivare il sistema idraulico per iniziare ad applicare pressione al tubo.
2. Monitorare la curvatura: osservare attentamente il tubo mentre si piega, regolando la pressione se necessario per evitare piegature eccessive o deformazioni.
È essenziale applicare la giusta quantità di pressione per evitare attorcigliamenti o cedimenti del tubo.
Dopo aver completato la curva, controllare la precisione del tubo:
1. Misurare l'angolo di piega: utilizzare un goniometro o un rilevatore di angoli digitale per garantire che l'angolo sia corretto.
2. Regolare se necessario: se la curva è leggermente spostata, apportare piccole modifiche applicando una maggiore pressione o ritraendo leggermente il tubo.
La coerenza è fondamentale quando si piegano più tubi, quindi assicurati di misurare e regolare ogni curvatura.
Fare un passo | Azione | Note |
Passaggio 1: caricamento del tubo | Posizionare saldamente il tubo nella piegatrice | Allineare il tubo con la matrice di piegatura |
Passaggio 2: regolazione della piega | Impostare l'angolo di piega desiderato sulla macchina | Utilizzare la pressione corretta per il tipo di materiale |
Passaggio 3: esecuzione della piega | Applicare lentamente la pressione idraulica | Monitorare eventuali irregolarità o slittamenti |
Passaggio 4: verifica della precisione | Misurare l'angolo di piegatura dopo la piegatura | Se necessario, regolare la macchina per eventuali correzioni |
Attorcigliamenti e grinze dei tubi sono problemi comuni durante il processo di piegatura. Per evitare ciò:
1. Utilizzare un mandrino: un mandrino inserito nel tubo fornisce supporto interno, riducendo il rischio di attorcigliamento.
2. Applicare gradualmente la pressione: evitare di applicare troppa forza e troppo rapidamente, poiché ciò può portare alla deformazione.
L'utilizzo di tecniche e strumenti di supporto adeguati aiuta a prevenire questi problemi.
Se le pieghe non sono coerenti, considerare quanto segue:
1. Controllare l'allineamento: il disallineamento può causare piegature irregolari. Assicurarsi che il tubo sia posizionato correttamente nella macchina.
2. Regolare le impostazioni della macchina: se la piegatura risulta costantemente errata, ricalibrare la macchina e verificare eventuali problemi meccanici.
La manutenzione regolare della macchina garantisce prestazioni costanti.
Lo slittamento del tubo può causare piegature imprecise. Per evitare lo slittamento:
1. Fissare adeguatamente il tubo: utilizzare fascette o staffe per garantire che il tubo non si muova durante il processo di piegatura.
2. Controllare la matrice: assicurarsi che la matrice di piegatura sia della dimensione giusta e posizionata correttamente per evitare che il tubo si sposti.
Una corretta installazione e fissaggio del tubo prevengono il disallineamento e garantiscono la precisione.
Per mantenere la macchina curvatubi idraulica in condizioni ottimali, eseguire una manutenzione regolare:
Pulizia della macchina: pulire regolarmente i componenti idraulici e le superfici dei tubi per evitare che sporco e detriti interferiscano con il processo di piegatura.
Lubrificazione delle parti mobili: assicurarsi che tutte le parti mobili siano ben lubrificate per ridurre l'attrito e l'usura.
Ispezionare eventuali segni di usura: ispezionare regolarmente la macchina per rilevare eventuali segni di danni o usura, in particolare il sistema idraulico.
La manutenzione della macchina aiuta a prolungarne la durata e garantisce prestazioni affidabili.
I problemi comuni del sistema idraulico includono:
Fluido idraulico basso: assicurarsi che il fluido sia al livello corretto per prestazioni ottimali.
Perdite idrauliche: verificare regolarmente la presenza di perdite nel sistema idraulico e risolverle immediatamente per evitare problemi di prestazioni.
Mantenendo l'impianto idraulico in buone condizioni è possibile evitare costose riparazioni e tempi di fermo macchina.
Compito | Frequenza | Note |
Controllare i livelli del fluido idraulico | Settimanale | Assicurarsi che i livelli rientrino nell'intervallo consigliato |
Pulire i componenti della macchina | Dopo ogni utilizzo | Rimuovere sporco, detriti e vecchio fluido |
Lubrificare le parti mobili | Mensile | Prevenire l'usura e garantire un funzionamento regolare |
Ispezionare i tubi idraulici | Trimestrale | Verificare la presenza di perdite o segni di usura |
La piegatura dei tubi con una macchina piegatubi idraulica richiede una chiara comprensione delle funzioni della macchina, una corretta configurazione e un'attenta esecuzione. Seguendo questa guida passo passo, puoi garantire precisione ed efficienza nelle attività di piegatura dei tubi. La manutenzione regolare e il rispetto delle pratiche di sicurezza ti aiuteranno a ottenere i migliori risultati e a prolungare la durata della tua curvatubi idraulica. Che tu stia lavorando su progetti edili, idraulici o automobilistici, padroneggiare l'uso di una curvatubi idraulica è essenziale per risultati di alta qualità. Zhangjiagang King Macc Machinery Manufacturing Co., Ltd. fornisce piegatubi idraulici di alta qualità che garantiscono precisione ed efficienza per i tuoi progetti.
R: Una macchina piegatubi idraulica è uno strumento utilizzato per piegare i tubi con precisione, utilizzando la pressione idraulica. È ideale per creare pieghe lisce e uniformi in materiali come acciaio, rame e alluminio.
R: Per impostare una macchina curvatubi, assicurarsi che i livelli del fluido idraulico siano corretti, controllare la macchina per eventuali parti allentate e calibrarla correttamente in base alle dimensioni e al materiale del tubo.
R: Una macchina curvatubi idraulica può piegare una varietà di materiali, tra cui acciaio, rame e alluminio. Il materiale influisce sul processo di piegatura e ciascuno richiede impostazioni diverse.
R: Per evitare che il tubo si attorcigli, garantire il corretto allineamento nella macchina, utilizzare la matrice di piegatura corretta e applicare una pressione idraulica graduale per evitare una piegatura eccessiva.
R: La manutenzione regolare di una macchina curvatubi garantisce un funzionamento regolare, riduce l'usura e prolunga la durata della macchina. Pulire e lubrificare sempre il sistema per evitare malfunzionamenti.
