Descrizione del prodotto
| Nome | Unità | GM-SB-76CNC |
|---|---|---|
| Massimo. Capacità di flessione | mm | 76*4 |
| Regione del raggio di curvatura | mm | 30–350 |
| Regione dell'angolo di piegatura | ° | 0–190 |
| Massimo. Attraverso la distanza effettiva | mm | 2500 |
| Precisione di piegatura | ° | ± 0,10 |
| Velocità di piegatura | °/sec | 30 |
| Precisione nell'alimentazione | mm | ± 0,10 |
| Velocità di alimentazione | mm/sec | 800 |
| Gira la precisione del tubo | ° | ± 0,10 |
| Ruotare la velocità del tubo | °/sec | 160 |
| Potenza motore del sistema di pompa dell'olio | KW | 7.5 |
| Max. Pressione | Kgh/cm² | 16 |
| Lunghezza/Larghezza/Altezza generali | mm | 5000/1200/1350 |
| Peso generale | T | 3.5 |

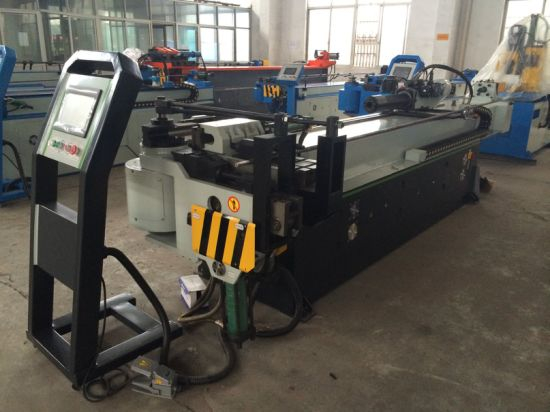

Il GM-SB-76CNC offre una precisione dell'angolo di piegatura specificata di ±0,10°. Il suo sistema di controllo PLC coordina i movimenti della macchina, aiutando i produttori a mantenere angoli di piegatura costanti durante operazioni di produzione ripetute.
La macchina piega automaticamente i tubi con diverse angolazioni e direzioni. Supporta la produzione di componenti di tubi tridimensionali riducendo la necessità di posizionamento manuale tra le operazioni di piegatura.
Il GM-SB-76CNC utilizza un touchscreen industriale con un'interfaccia in lingua inglese. Il suo sistema di controllo PLC gestisce i movimenti della macchina, consentendo agli operatori di controllare le operazioni di piegatura attraverso l'interfaccia macchina.
La macchina fornisce una velocità massima di avanzamento di 800 mm/s e una velocità massima di rotazione del tubo di 160°/s. Questi movimenti supportano il posizionamento del tubo tra le curve e aiutano a ridurre i tempi di movimentazione durante la produzione.
La macchina è caratterizzata da un corpo saldato, componenti meccanici assemblati e un sistema idraulico. Questi componenti lavorano insieme per supportare le operazioni di piegatura dei tubi e mantenere la struttura della macchina durante la lavorazione.
La GM-SB-76CNC è adatta alla lavorazione di rame, alluminio, acciaio al carbonio, acciaio inossidabile e leghe compatibili. La capacità di piegatura effettiva dipende dalle proprietà del materiale, dalle dimensioni del tubo e dai requisiti degli utensili.
Corpo macchina saldato: fornisce supporto strutturale per i componenti meccanici, idraulici e di controllo.
Sistema di controllo PLC: coordina i movimenti programmati della macchina durante le operazioni di piegatura automatica.
Touchscreen industriale: fornisce un'interfaccia in lingua inglese per il funzionamento e il controllo della macchina.
Sistema idraulico: fornisce energia idraulica per le operazioni di piegatura della macchina.
Assemblaggio di piegatura meccanica: esegue la piegatura del tubo in base agli angoli e alla configurazione di piegatura richiesti.
Sistema di alimentazione tubi: posiziona i tubi per la piegatura, con una precisione di alimentazione specificata di ±0,10 mm.
Sistema di rotazione dei tubi: ruota i tubi tra le curve, supportando diverse direzioni di piegatura.
Utensili di piegatura: Supporta la formatura del tubo in base al diametro e al raggio di curvatura richiesti. Le specifiche degli utensili richiedono conferma.
La GM-SB-76CNC può essere utilizzata per piegare tubi di rame per apparecchiature HVAC e di refrigerazione.
Le potenziali applicazioni includono tubi di collegamento in rame e sezioni di tubi formati. L'idoneità della macchina dipende dalle dimensioni del tubo e dai requisiti di piegatura.
La macchina supporta la piegatura di tubi metallici compatibili utilizzati nella produzione di componenti automobilistici.
Il suo sistema di controllo automatico consente la piegatura a diversi angoli e direzioni per componenti tubolari idonei.
La GM-SB-76CNC può lavorare tubi metallici per applicazioni su apparecchiature e macchinari industriali.
La sua capacità di piegatura multiangolo supporta la produzione di componenti di tubi tridimensionali.
La macchina è adatta alla lavorazione di rame, alluminio, acciaio al carbonio, acciaio inossidabile e leghe compatibili.
Le officine di lavorazione dei metalli possono utilizzare le sue funzioni di piegatura automatica per operazioni ripetute di formatura dei tubi.
La GM-SB-76CNC ha una capacità di piegatura massima specificata di 76 × 4 mm. La capacità di piegatura effettiva dipende dal materiale del tubo, dal diametro esterno, dallo spessore della parete e dalla configurazione dell'attrezzatura.
La macchina è adatta per rame, alluminio, acciaio al carbonio, acciaio inossidabile e leghe compatibili. Materiali diversi possono richiedere strumenti di piegatura e impostazioni operative specifici.
L'intervallo del raggio di curvatura specificato è 30–350 mm. Il raggio di curvatura ottenibile dipende dalle dimensioni del tubo, dalle proprietà del materiale e dall'attrezzatura.
Per una selezione accurata della macchina, gli acquirenti devono fornire le specifiche del tubo e i disegni di piegatura. GMACC può esaminare questi requisiti per confermare la compatibilità della macchina e le opzioni di utensili adeguate.
SÌ. La GM-SB-76CNC è commercializzata per applicazioni di piegatura di tubi in rame. Gli acquirenti devono confermare le dimensioni del tubo, le condizioni del materiale e il raggio richiesto prima di ordinare.
La capacità di piegatura massima pubblicata è 76 × 4 mm. La capacità effettiva dipende dal materiale del tubo, dallo spessore della parete e dalla configurazione di piegatura.
La precisione dell'angolo di piegatura pubblicata è ±0,10°. La precisione di alimentazione è ±0,10 mm e la precisione di rotazione del tubo è ±0,10°.
SÌ. Il GM-SB-76CNC supporta la piegatura multiangolo in diverse direzioni. Ciò lo rende adatto alla produzione di componenti di tubi tridimensionali.
Gli acquirenti devono fornire il materiale del tubo, il diametro esterno, lo spessore della parete, il raggio di curvatura richiesto, gli angoli di piegatura e i disegni del pezzo. Questi dettagli aiutano a determinare la compatibilità della macchina e dell'utensileria.
