| Quantità: | |
|---|---|
1 pezzo
Struttura in ferro/custodia in legno
Shangai, Cina
L/C, T/T
GM-SB-76CNC

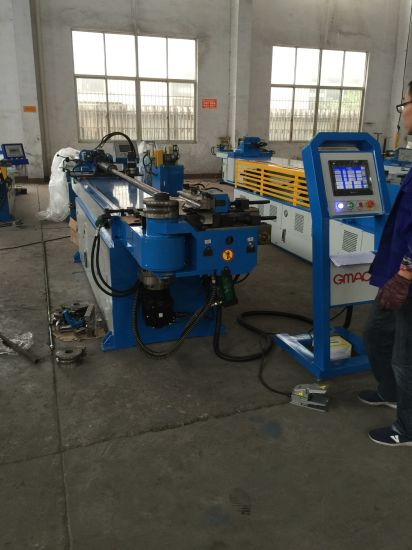

Macchina piegatubi per tubi e tubi
GMACC
CE
Cina
IPX-8
2 anni
Nuovo
ISO 9001:2000, CE, UL
Semiautomatico
Rame, alluminio, leghe, acciaio al carbonio, acciaio inossidabile
Descrizione Del Prodotto
| Nome | Unità | Parametro |
| Tubo tondo in acciaio dolce | mm | ¢76*3 |
| minimo raggio di curvatura | mm | 30 |
| Massimo. Raggio di curvatura (standard) | mm | 350 |
| Sporgenza testa (su centro di piega) | mm | 600 |
| Altezza testa (sul centro di piegatura) | mm | 580 |
| Altezza centro di piegatura (da pavimento) | mm | 1060 |
| Massimo. passaggio della barra all'interno del posizionatore POB | mm | 50 |
| Corsa regolabile di serraggio | mm | 0-136 |
| Corsa regolabile in spalla | mm | 300 |
| Corsa regolabile in rientro mandrino | mm | 0-136 |
| Massimo. Angolo di piegatura | ° | 190° |
| Attraverso la distanza effettiva | mm | 3800 |
| Velocità di piegatura (massima) | °/sec | 110 |
| Massimo. velocità di rotazione (asse Z) | °/sec | 160 |
| Massimo. velocità di avanzamento (asse X.) | mm/sec | 800 |
| Precisione dell'angolo di piega | ° | ±0,10 |
| Precisione dell'angolo di rotazione - asse Z | ° | ±0,10 |
| Precisione di spostamento - asse X | mm | ±0,10 |
| Potenza del servomotore di flessione | chilowatt | 7 |
| Potenza del servomotore di rotazione | chilowatt | 1 |
| Alimentazione del servomotore | chilowatt | 3 |
| Potenza del motore del sistema | chilowatt | 5.5 |
| Volume della pompa idraulica | L | 19 |
| Massimo. Pressione | MPa | 16 |
| L*W*H (dimensione imballo) | mm | 5000*1200*1350 |
| Peso della macchina | T | CIRCA 3.8 |
| Nome | Produttore |
| Motore idraulico | Germania Siemens(Oltre)o Runmali |
| Pompa idraulica | Wuxi Tuoli |
| Valvola idraulica | Giappone Yuken(Importato) |
| Consiglio della via petrolifera | Taiwan Shanghong (Importato) |
| Cilindro | Shangai Qifan |
| Tubo dell'olio | Zhejiang |
| Schermo tattile | Taiwan Weinview(importato) |
| PLC | Mitsubishi giapponese(Importato) |
| Servomotore | Mitsubishi giapponese(Importato) |
| Controllore dell'angolo | Nemicon giapponese(Importato) |
| Cambiare alimentazione | Taiwan MINGWEI |
| Contattore | Schneider |
