numero Sfoglia:0 Autore:Editor del sito Pubblica Time: 2026-10-09 Origine:motorizzato
Ti sei mai chiesto come i tubi diritti si trasformano in curve morbide e precise senza rompersi o perdere la forma? Le macchine piegatubi utilizzano una forza controllata e attrezzature specializzate per creare curve precise in modo rapido e coerente. Aiutano i produttori a ridurre gli sprechi di materiale, a limitare la saldatura e a produrre parti più resistenti con una finitura pulita. Dai sistemi di scarico automobilistici e dai telai da costruzione ai mobili, alla costruzione navale e alle condutture industriali, queste macchine supportano un'ampia gamma di applicazioni.
In questo post scoprirai come funzionano le macchine piegatubi, dove vengono utilizzate e come migliorano la velocità, la precisione e l"efficienza della produzione.

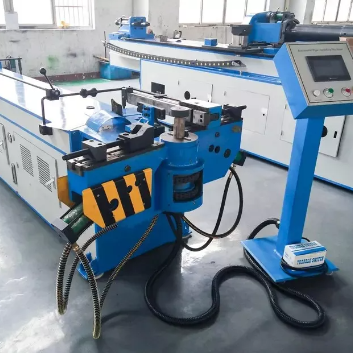

Una macchina piegatubi è uno strumento specializzato progettato per modellare i tubi negli angoli e nelle curve desiderati senza danneggiarne la struttura. Aiuta i produttori a creare curve precise che si adattano a progetti specifici o requisiti funzionali. Questa macchina svolge un ruolo fondamentale nelle industrie in cui è necessario formare tubi per strutture, trasporto di fluidi o componenti strutturali.
Le macchine piegatubi gestiscono vari tipi di tubi e materiali, tra cui:
Tubi di acciaio: comuni nell'edilizia e nell'industria automobilistica.
Tubi in alluminio: utilizzati per strutture leggere.
Tubi di rame: popolari negli impianti idraulici e HVAC.
Tubi in acciaio inossidabile: preferiti per resistenza alla corrosione e durata.
Queste macchine possono piegare tubi di diversi diametri e spessori, a seconda della capacità e dell"attrezzatura della macchina.
Sebbene spesso usati in modo intercambiabile, la piegatura dei tubi e la piegatura dei tubi presentano sottili differenze:
Aspetto | Piegatura del tubo | Piegatura del tubo |
|---|---|---|
Forma | Solitamente tubi rotondi | Possono includere tubi rotondi, quadrati o rettangolari |
Spessore della parete | Pareti generalmente più spesse | Pareti spesso più sottili |
Applicazione | Trasporto fluidi, tubazioni strutturali | Applicazioni di precisione come telai automobilistici, mobili |
Precisione di piegatura | Precisione moderata | È richiesta un"elevata precisione |
Le macchine curvatubi tendono a concentrarsi su tubi che trasportano fluidi e gas, mentre le macchine curvatubi spesso gestiscono applicazioni più delicate o precise. Tuttavia, molte macchine moderne possono eseguire entrambe le funzioni a seconda degli strumenti e delle impostazioni.
Nota: la scelta della macchina giusta dipende dal materiale del tubo, dal diametro e dalla precisione necessaria nel prodotto finale.
Le macchine piegatubi utilizzano diverse tecniche per modellare i tubi senza causare danni. I metodi più comuni includono:
Piegatura a disegno rotante: utilizza una matrice rotante per piegare il tubo attorno a un raggio fisso, ideale per curve precise.
Piegatura a compressione: il tubo viene spinto contro una matrice di curvatura fissa, adatta per curve ad ampio raggio.
Piegatura a rulli: il tubo passa attraverso rulli che formano gradualmente la curva, spesso utilizzata per curve a grande raggio o a spirale.
Piegatura a mandrino: un mandrino inserito all'interno del tubo lo supporta durante la piegatura per evitare deformazioni, soprattutto per tubi a parete sottile.
Ciascuna tecnica si adatta a diverse dimensioni di tubi, materiali e forme di piegatura desiderate.
Una tipica macchina piegatubi comprende:
Matrice di piegatura: modella il tubo con l'angolo e il raggio desiderati.
Morsetto: tiene saldamente il tubo durante la piegatura.
Matrice di pressione: applica la forza per garantire che il tubo segua la matrice di piegatura.
Mandrino (opzionale): sostiene il tubo internamente per evitare grinze.
Braccio rotante o rulli: sposta il tubo attorno alla matrice di piegatura.
Sistema di controllo: aziona la macchina, manualmente o automaticamente.
Questi componenti lavorano insieme per garantire curve lisce e precise.
Configurazione: selezionare e installare le matrici e il mandrino appropriati per le dimensioni del tubo e il raggio di curvatura.
Caricamento: Posizionare il tubo nella macchina, fissandolo con la matrice a fascetta.
Piegatura: il braccio rotante o i rulli muovono il tubo attorno alla matrice di piegatura mentre la matrice di pressione applica la forza.
Supporto mandrino: se utilizzato, il mandrino si sposta all'interno del tubo per mantenerne la forma.
Rilascio: una volta che la curva raggiunge l'angolo desiderato, il tubo viene sbloccato e rimosso.
Ispezione: controllare la precisione e i difetti della piega.
Questo processo garantisce che il tubo si pieghi senza attorcigliamenti o appiattimenti.
Caratteristica | Piegatura manuale | Piegatura automatizzata |
|---|---|---|
Operazione | Controllato manualmente | CNC o controllato da computer |
Precisione | Moderato, dipende dall"operatore | Curve alte e consistenti |
Velocità | Più lento, ad alta intensità di manodopera | Più veloce, adatto alla produzione di massa |
Flessibilità | Ottimo per piccoli lotti o lavori personalizzati | Ideale per lavori ripetitivi e su larga scala |
Costo | Investimento iniziale inferiore | Costo iniziale più elevato, costo unitario inferiore nel tempo |
Le macchine automatizzate aumentano la produttività e riducono l’errore umano, mentre le macchine manuali offrono semplicità e costi inferiori per piccole tirature.
Le macchine piegatubi elettriche utilizzano motori elettrici per azionare il processo di piegatura. Forniscono un controllo preciso su velocità e angolo, rendendoli ideali per lavori che richiedono elevata precisione e ripetibilità. Queste macchine sono generalmente più silenziose e pulite poiché non fanno affidamento sui fluidi idraulici. Sono adatti a volumi di produzione medio-piccoli e spesso sono più efficienti dal punto di vista energetico.
I vantaggi delle macchine piegatubi elettriche includono:
Tempi di installazione e ciclo rapidi
Alta precisione e ripetibilità
Costi di manutenzione inferiori
Operazione rispettosa dell"ambiente
Casi d"uso ideali:
Produzione in piccoli lotti
Curve complesse che richiedono un controllo accurato
Officine che privilegiano attrezzature pulite e silenziose
Le macchine piegatubi idrauliche si affidano a cilindri idraulici per generare la forza necessaria per la piegatura. Offrono potenti capacità di piegatura, rendendoli adatti a tubi più spessi o diametri maggiori. Queste macchine gestiscono applicazioni pesanti e possono mantenere una pressione costante durante tutto il ciclo di piegatura. Spesso costano di più in manutenzione a causa della gestione del fluido idraulico, ma eccellono in resistenza e durata.
I vantaggi delle macchine piegatubi idrauliche includono:
Capacità di piegare tubi di grande diametro e con pareti spesse
Elevata forza in uscita per materiali tenaci
Azione di piegatura fluida per forme complesse
Costruzione robusta per uso industriale
Casi d"uso ideali:
Produzione industriale su larga scala
Piegatura di tubi pesanti o spessi
Applicazioni che richiedono una forte forza di flessione
Caratteristica | Piegatrici elettriche per tubi | Macchine piegatubi idrauliche per tubi |
|---|---|---|
Fonte di energia | Motori elettrici | Cilindri idraulici |
Precisione | Alta precisione, adatta per piegature delicate | Forza elevata, adatta per curve pesanti |
Manutenzione | Inferiore, senza fluidi idraulici | Più alto, richiede la manutenzione del fluido idraulico |
Rumore e pulizia | Funzionamento più silenzioso e pulito | Più rumoroso, richiede la gestione dei fluidi |
Volume di produzione | Lotti medio-piccoli | Lotti medio-grandi |
Meglio per | Tubi leggeri, lavori di precisione | Tubi pesanti, materiali spessi |
La scelta tra elettrico e idraulico dipende dalle esigenze di produzione, dalle dimensioni dei tubi e dai tipi di materiale. Le macchine elettriche sono adatte ai produttori che necessitano di velocità e precisione per tubi più piccoli. Le macchine idrauliche sono adatte alle industrie che richiedono potenza per tubi più grandi e resistenti.
Le macchine piegatubi svolgono un ruolo cruciale nella costruzione modellando tubi per strutture strutturali, corrimano ed elementi architettonici decorativi. I tubi piegati forniscono resistenza e fascino estetico a edifici, ponti e spazi pubblici. I tubi curvi possono formare archi, supporti e forme complesse difficili da ottenere con i soli tubi diritti. Questa flessibilità aiuta architetti e ingegneri a dare vita a progetti creativi mantenendo l'integrità strutturale.
Nell"industria automobilistica, le macchine curvatubi sono essenziali per la produzione di sistemi di scarico, roll-bar, telai e tubazioni del carburante. Questi componenti richiedono piegature precise per adattarsi a spazi compatti e soddisfare gli standard di sicurezza. La flessione accurata garantisce un flusso regolare del fluido nei sistemi di scarico e di alimentazione, migliorando le prestazioni del veicolo. Le macchine piegatrici automatizzate aumentano la velocità di produzione mantenendo una qualità costante su migliaia di parti.
I tubi piegati sono ampiamente utilizzati nei sistemi HVAC (riscaldamento, ventilazione e condizionamento dell"aria) per condutture, tubazioni e canali di ventilazione. Le macchine piegatubi creano curve morbide che riducono al minimo la resistenza al flusso d"aria e riducono il rumore. Ciò migliora l’efficienza del sistema e il risparmio energetico. Le curve personalizzate consentono ai tubi di aggirare gli ostacoli, adattarsi a spazi ristretti e collegare senza problemi diversi componenti del sistema.
Oltre all"edilizia, all"automotive e all"HVAC, le macchine piegatubi servono molti altri settori:
Costruzione navale: i tubi per il carburante, l'acqua e i sistemi di scarico richiedono curve precise per adattarsi a layout navali complessi.
Petrolio e gas: i tubi piegati vengono utilizzati in oleodotti, raffinerie e piattaforme offshore.
Produzione di mobili: i telai e i supporti in metallo utilizzano spesso tubi piegati per design ergonomici ed eleganti.
Agricoltura: i sistemi e i macchinari di irrigazione incorporano tubi piegati per garantire durata e funzionalità.
Ogni applicazione trae vantaggio dalla capacità della macchina di produrre pieghe uniformi e di alta qualità che soddisfano requisiti tecnici specifici.
Suggerimento: quando si seleziona una macchina piegatubi per il proprio settore, considerare le dimensioni tipiche dei tubi, i materiali e la complessità della piegatura per garantire che la macchina possa soddisfare le esigenze di produzione in modo efficiente.
Le macchine piegatubi offrono un"eccezionale flessibilità nella progettazione e nella produzione. Consentono ai produttori di creare forme e curve complesse che sarebbero difficili o impossibili da ottenere manualmente. Questa flessibilità supporta progetti architettonici creativi, componenti automobilistici complessi e parti industriali personalizzate. Regolando le impostazioni della macchina o cambiando gli stampi, gli operatori possono produrre un"ampia gamma di raggi e angoli di curvatura, soddisfacendo le diverse esigenze del progetto. Questa adattabilità consente inoltre rapidi cambi tra diverse dimensioni e materiali di tubi, facilitando la gestione efficiente di piccoli lotti e ordini personalizzati.
Uno dei principali vantaggi delle macchine piegatubi è la loro capacità di conservare il materiale mantenendo l"integrità strutturale del tubo. A differenza del taglio e della saldatura, la piegatura modella i tubi senza indebolirli o provocare crepe e grinze. Le tecniche di piegatura adeguate garantiscono che lo spessore della parete del tubo rimanga costante, riducendo il rischio di deformazione. Questa preservazione della resistenza del materiale è fondamentale per le applicazioni in cui i tubi devono resistere a pressione, carico o stress ambientale. Inoltre, la piegatura riduce gli sprechi eliminando la necessità di una lunghezza eccessiva del tubo o di giunti multipli, con conseguente risparmio sui costi e una produzione più sostenibile.
L"automazione nelle macchine piegatubi migliora significativamente l"efficienza in termini di tempi e costi. I sistemi automatizzati utilizzano controlli CNC per eseguire piegature precise in modo rapido e coerente. Ciò riduce il lavoro manuale, minimizza gli errori e accelera i cicli di produzione. Le macchine automatizzate possono funzionare ininterrottamente e gestire volumi elevati senza fatica, rendendole ideali per la produzione di massa. Riducendo i tempi di configurazione e aumentando la produttività, le aziende riducono i costi operativi e aumentano la redditività. Inoltre, l’automazione migliora la ripetibilità, garantendo che ogni tubo piegato soddisfi le specifiche esatte, riducendo così le rilavorazioni e gli scarti di materiale.
Le macchine piegatubi offrono precisione e qualità superiori rispetto ai metodi manuali. L"uso di sistemi di controllo avanzati e di utensili di alta qualità garantisce che le curve siano sempre precise rispetto all"angolo e al raggio desiderati. Questa precisione è essenziale per i componenti che devono adattarsi perfettamente agli assemblaggi o soddisfare rigorosi standard di settore. Le curvature di alta qualità migliorano anche l"aspetto generale e le prestazioni del prodotto finale. Una qualità costante riduce i tempi di ispezione e i reclami dei clienti, rafforzando la reputazione e il vantaggio competitivo dell"azienda.
Suggerimento: calibrare regolarmente la macchina piegatubi e utilizzare strumenti adeguati per mantenere un'elevata precisione e prolungare la durata della macchina.
La scelta della giusta macchina curvatubi inizia valutando le vostre esigenze di produzione. Considera quanti tubi devi piegare giornalmente o mensilmente. Gli elevati volumi di produzione richiedono solitamente macchine automatizzate per mantenere velocità e coerenza. Per lotti più piccoli potrebbero essere sufficienti macchine manuali o semiautomatiche.
Successivamente, valutare la dimensione del tubo. Le macchine hanno limiti sul diametro e sullo spessore delle pareti che possono gestire. Tubi più grandi o più spessi richiedono macchine più robuste, spesso modelli idraulici. Tubi più piccoli o più sottili possono essere piegati utilizzando macchine elettriche o attrezzature meno pesanti.
Anche il tipo di materiale è importante. I materiali più duri come l"acciaio inossidabile o i tubi a pareti spesse necessitano di macchine con una forza di piegatura maggiore. I metalli più morbidi come l"alluminio o il rame richiedono meno potenza ma più precisione per evitare danni. Conoscere il materiale del tubo aiuta a scegliere una macchina che possa piegarsi senza difetti.
Le macchine piegatubi elettriche eccellono in precisione e velocità per tubi di piccole e medie dimensioni. Utilizzano motori elettrici, che li rendono efficienti dal punto di vista energetico, più silenziosi e di più facile manutenzione. Se il tuo lavoro prevede tubi più sottili o curve complesse, le macchine elettriche offrono un controllo eccellente.
Le macchine idrauliche forniscono una forza maggiore, rendendole ideali per tubi spessi, pesanti o di grande diametro. Gestiscono materiali resistenti e curve impegnative ma richiedono maggiore manutenzione a causa dei sistemi di fluido idraulico. Sono adatti alle industrie che necessitano di potenza e durata per la produzione su larga scala.
La vostra scelta dipende dal bilanciamento tra precisione, potenza, manutenzione e scala di produzione. Ad esempio, un"officina che produce tubi di scarico personalizzati potrebbe preferire macchine elettriche, mentre una fabbrica che piega tubi di acciaio spessi per telai da costruzione potrebbe scegliere macchine idrauliche.
Le macchine piegatubi variano ampiamente in termini di caratteristiche e capacità. La consulenza di esperti ti garantisce di selezionare una macchina su misura per le tue precise esigenze. Gli specialisti possono analizzare il volume di produzione, i tipi di tubi e la complessità della piegatura per consigliare il modello migliore.
La personalizzazione è spesso fondamentale. Le macchine possono essere dotate di matrici, mandrini o opzioni di automazione specifici per ottimizzare le prestazioni. Una macchina su misura riduce i tempi di fermo, migliora la qualità e aumenta l’efficienza.
Gli esperti ti aiutano anche con la formazione, i piani di manutenzione e gli aggiornamenti, garantendo che il tuo investimento offra valore a lungo termine.
Suggerimento: prima dell'acquisto, definisci chiaramente i tuoi obiettivi di produzione e le specifiche del tubo, quindi chiedi consiglio a un esperto per selezionare una macchina piegatubi adatta alle tue esigenze specifiche e al tuo budget.
L"automazione ha trasformato la piegatura dei tubi integrando sistemi controllati da computer che gestiscono ogni fase del processo di piegatura. Le macchine moderne utilizzano la tecnologia CNC (Computer Numerical Control) per controllare con precisione gli angoli di piegatura, i raggi e il posizionamento dei tubi. L"automazione riduce l"errore umano, aumenta la ripetibilità e consente agli operatori di programmare sequenze di piegatura complesse. Questa integrazione consente inoltre il monitoraggio e le regolazioni in tempo reale, garantendo una qualità costante durante tutti i cicli di produzione.
Celle complete di piegatura tubi collegano ogni fase della produzione in un unico processo automatizzato:
Alimentazione automatica → Taglio di precisione → Piegatura programmata → Ordinamento dei pezzi finiti
I tubi vengono prima caricati e posizionati automaticamente. Vengono quindi tagliati alla lunghezza richiesta prima che la macchina piegatrice formi gli angoli e le curve programmate. Dopo la piegatura, i pezzi finiti vengono ordinati per tipo, dimensione o ordine di produzione.
Questo flusso di lavoro connesso riduce la gestione manuale, abbrevia i tempi di ciclo e aumenta la produttività. Riduce inoltre i costi di manodopera e migliora la sicurezza riducendo il contatto dell"operatore con parti pesanti o in movimento.
Le recenti innovazioni nelle macchine piegatubi includono:
Tecnologia di piegatura adattiva: le macchine regolano al volo i parametri di piegatura in base al materiale e allo spessore del tubo per evitare difetti.
Bracci robotici: i robot assistono nel carico, scarico e posizionamento dei tubi, riducendo ulteriormente il lavoro manuale.
Sensori e telecamere avanzati: monitorano l'allineamento dei tubi e la qualità della piegatura in tempo reale, consentendo correzioni immediate.
Connettività IoT: le macchine si connettono alle reti di fabbrica per la raccolta dati, la manutenzione predittiva e la diagnostica remota.
Interfacce intuitive: i controlli e il software touchscreen semplificano la programmazione e riducono i tempi di formazione.
Questi progressi supportano una maggiore produttività, un migliore controllo di qualità e una produzione più flessibile.
L"automazione accelera la piegatura dei tubi consentendo il funzionamento continuo con tempi di inattività minimi. Le macchine funzionano più velocemente e in modo più preciso rispetto ai metodi manuali, producendo pieghe uniformi che soddisfano tolleranze ristrette. I controlli di qualità automatizzati rilevano tempestivamente i difetti, riducendo scarti e rilavorazioni. Gli operatori possono supervisionare più macchine contemporaneamente, massimizzando l"efficienza.
Inoltre, l’automazione supporta modelli di piegatura complessi e cicli di produzione personalizzati senza sacrificare la velocità. Questa flessibilità aiuta i produttori a rispondere rapidamente alle mutevoli richieste del mercato e a mantenere un vantaggio competitivo.
Investire in una macchina piegatubi offre flessibilità, precisione e risparmio di materiale. Migliora l’efficienza produttiva e la qualità del prodotto attraverso l’automazione e la tecnologia avanzata. La consulenza di esperti garantisce che la macchina giusta soddisfi le esigenze specifiche, massimizzando valore e produttività. Zhangjiagang King Macc fornisce macchine piegatubi affidabili progettate per fornire prestazioni costanti e soluzioni su misura per diversi settori. I loro prodotti aiutano le aziende a ottenere risultati superiori con costi ridotti e migliore efficienza operativa.
R: Una macchina piegatubi è uno strumento progettato per piegare i tubi secondo angoli e curve specifici senza danneggiarli, utilizzato in vari settori per una sagomatura precisa.
R: Utilizza matrici, morsetti e tecniche di piegatura come l"estrazione rotativa o la piegatura a mandrino per modellare i tubi in modo accurato e mantenere l"integrità strutturale.
R: Offre maggiore precisione, produzione più rapida, conservazione dei materiali e qualità costante rispetto ai metodi manuali.
R: Il prezzo dipende dal tipo di macchina (elettrica o idraulica), dalla capacità, dal livello di automazione e dalle opzioni di personalizzazione.
R: Le macchine elettriche forniscono precisione ed efficienza per tubi più piccoli, mentre le macchine idrauliche offrono una forza maggiore per tubi spessi e di grande diametro.
R: Ispezionare regolarmente matrici e mandrini, calibrare i controlli ed eseguire la manutenzione dei fluidi idraulici o dei componenti elettrici per garantire un funzionamento regolare.
