| Quantità: | |
|---|---|
GM-50CNC-2A-1S
GMACC
8462219000
Caratteristica della macchina

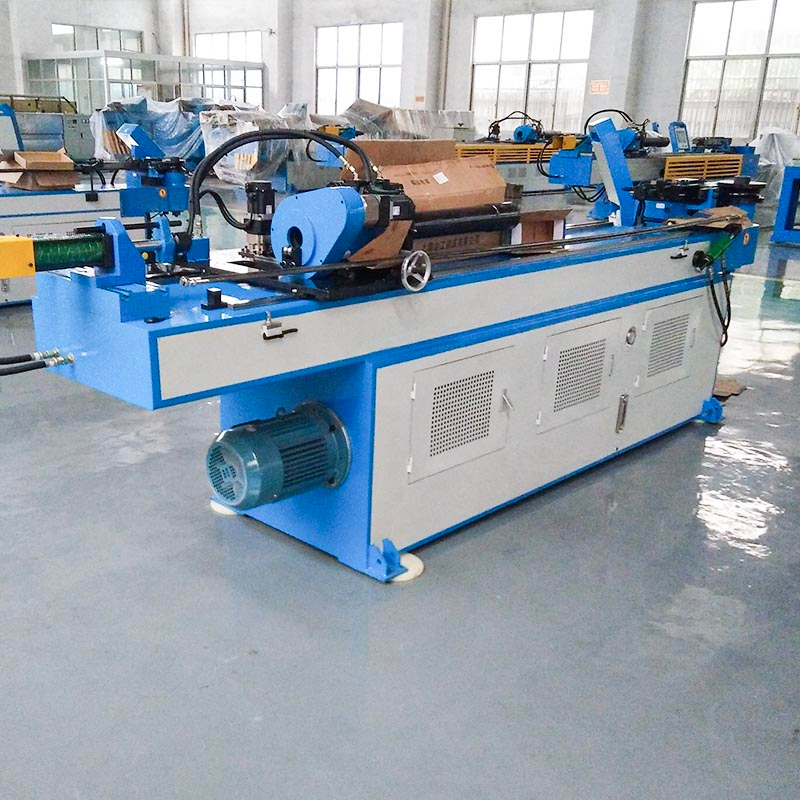

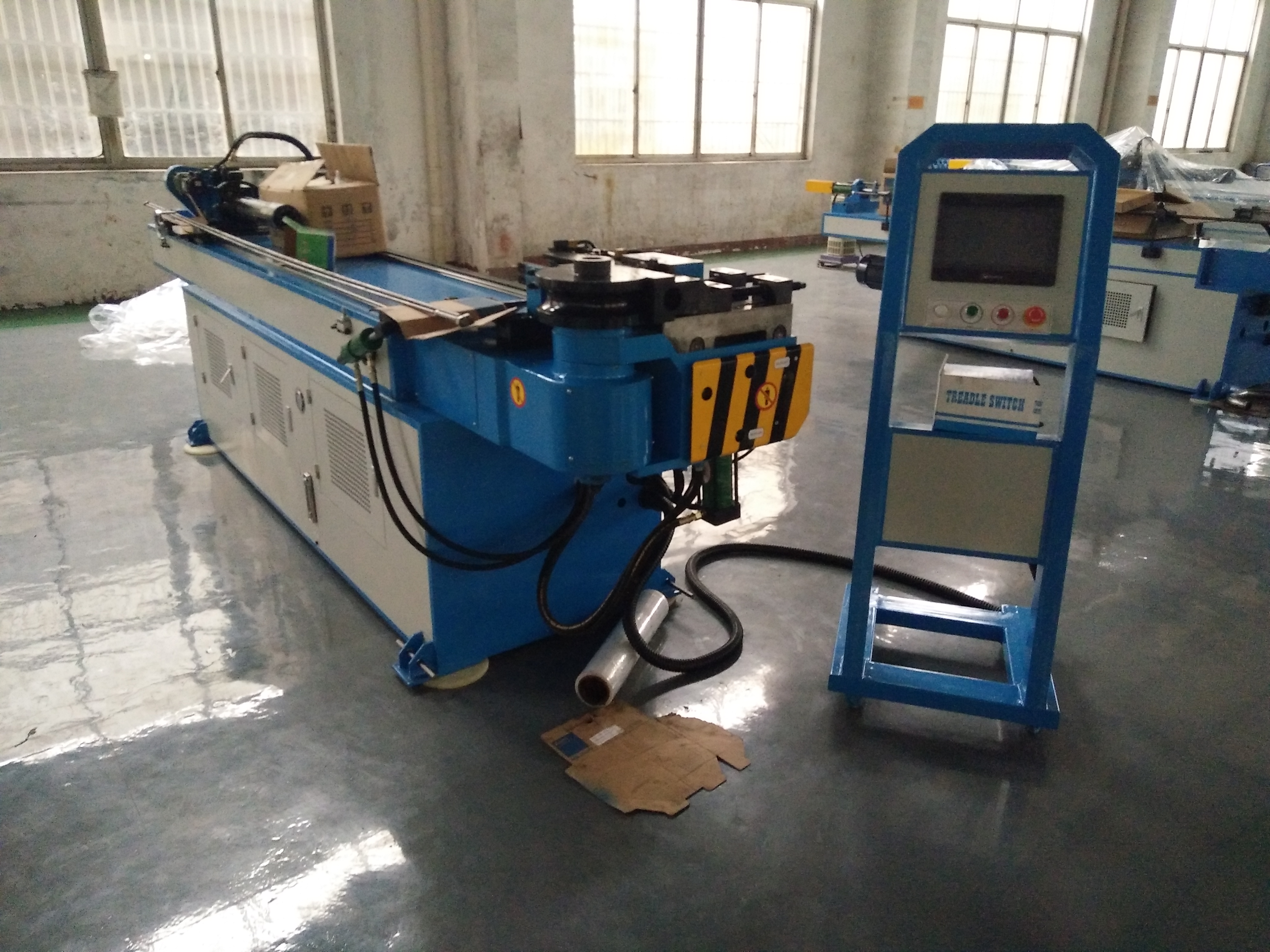

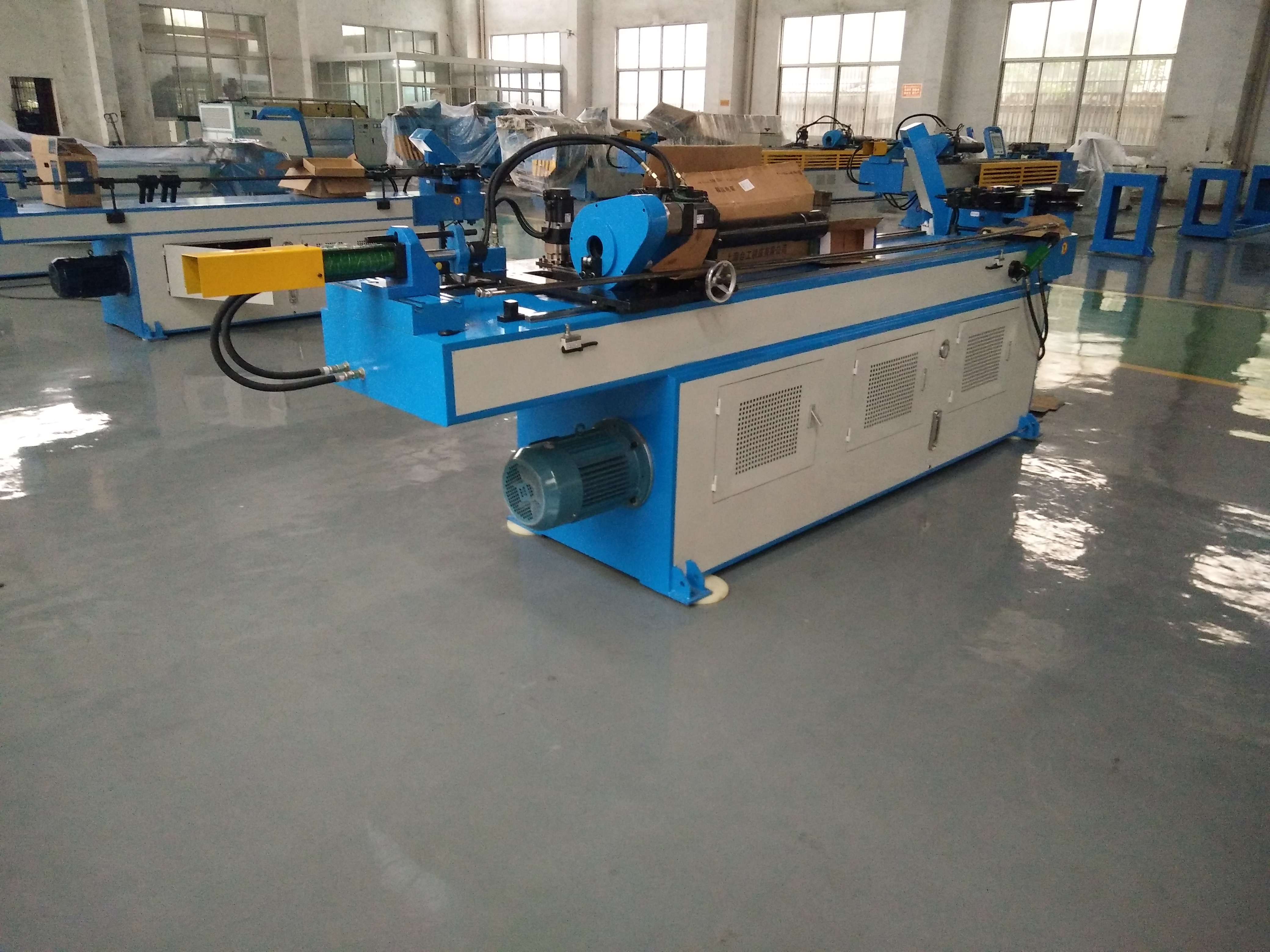

Serie GM-SB-50CNC CNC Single Head Bender è una combinazione della nostra tecnologia con tecnologia italiana avanzata, che è combinata con energia a macchina, idraulica ed elettrica. Questa serie adotta il pannello di operazione del touch screen VDU, che può inserire, archiviare e visualizzare vari dati di flessione e ordinare le coordinate di movimento Y, B, C sotto il controllo preciso del computer industriale, che può realizzare l'apertura del mandrino completamente automatica di apertura o chiusura di maneggio del mandrino, l'ecc.
Nome | Unità | Parametro |
Tubo rotondo in acciaio dolce | mm | ￠ 50*2 |
Acciaio inossidabile | mm | ￠ 40*3 |
Tubo rotondo ricotto in lega leggera | mm | ￠ 50*3 |
Tubo quadrato in acciaio mi ld | mm | 35*35*2 |
Tubo rettangolare in acciaio dolce | mm | 40*30*2 |
Barra solida rotonda in acciaio dolce | mm | ￠ 20 |
Barra solida quadrata in acciaio dolce | mm | 18*18 |
Min. raggio di piegatura | mm | 20 |
Max. RADIO PILED (standard) | mm | 250 |
STANGE DEL TESTA (sul centro di flessione) | mm | 600 |
Altezza della testa (sul centro di flessione) | mm | 400 |
Altezza centrale di piegatura (dal pavimento) | mm | 960 |
Max. Passaggio a barre all'interno del posizionatore del pob | mm | 50 |
Cicma regolabile del serraggio | mm | 0-90 |
Spiccola regolabile | mm | 256 |
Ritratto di retrazione del mandrino | mm | 0-76 |
Max. Angolo di piegatura | ° | 190 ° |
Attraverso una distanza efficace | mm | 3500 |
Velocità di flessione (max.) | °/sec | 45 |
Max. velocità di rotazione (asse z) | °/sec | 200 |
Max. velocità di alimentazione (asse x.) | mm/sec | 1000 |
Precisione dell'angolo di flessione | ° | ± 0,10 |
Angolo di rotazione Precisione - Asse Z | ° | ± 0,10 |
Spostamento di precisione - Asse x | mm | ± 0,10 |
Potenza motore servo di rotazione | KW | 0.75 |
Alimentazione del servo motore | KW | 0.75 |
Potenza motore del sistema | KW | 5.5 |
Volume della pompa idraulica | L | 19 |
Max. Pressione | MPA | 16 |
L*w*h (dimensione del packaging) | mm | 4200*700*1300 |
Peso della macchina | T | Circa 2,0 |
Nome | Produttore |
Motore idraulico | Germania Siemens （Beide） o Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Giappone Yuken （importato） |
Scheda Oil Way | Taiwan Shanghong （importato） |
Cilindro | Shanghai Qifan |
Touch screen | Taiwan Weinview （importato) |
Plc | Giappone Mitsubishi （importato） |
Servo motore | Giappone Mitsubishi （importato） |
Controller angolare | Giappone Nemicon （importato） |
Switch Power | Taiwan Mingwei |
Contattore | Schneider tedesco |
