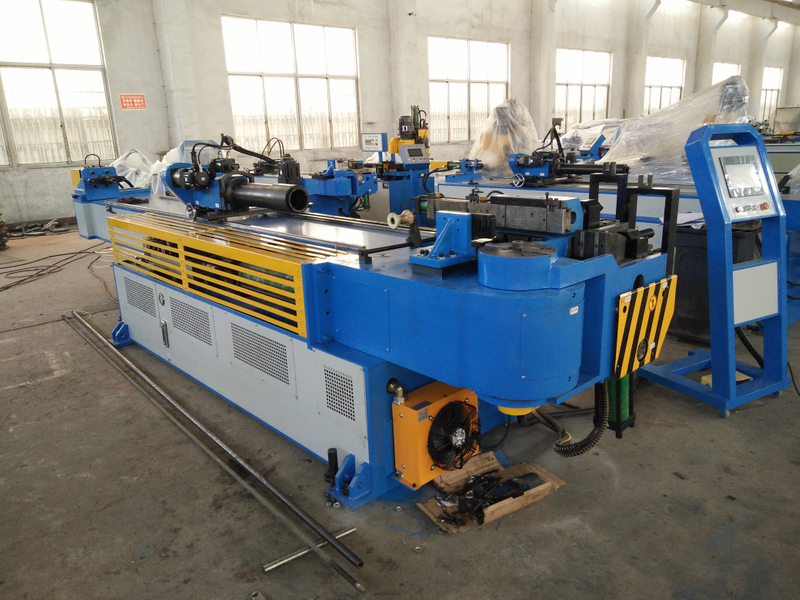

Macchina piegatubi automatica completa a forma di U GM-100CNC-2A-1S

Stato di disponibilità:
Quantità:
  • GM-100CNC-2A-1S
  • GMACC
  • 8462219000

Descrizione del prodotto

Macchina piegatubi automatica completa a forma di U GM-100CNC-2A-1S


Parametro tecnico principale

Nome

Unità

Parametro

Tubo tondo in acciaio dolce

mm

100*8

Acciaio inossidabile

mm

100*5

Tubo tondo ricotto in lega leggera

mm

100*10

Tubo quadrato in acciaio dolce

mm

70 *70 *6

Tubo rettangolare in acciaio dolce

mm

75 *65*6

Barra piena tonda in acciaio dolce

mm

40

Barra piena quadrata in acciaio dolce

mm

35*35

Min. raggio di curvatura

mm

40

Max. Raggio di curvatura (standard)

mm

400

Sporgenza della testa (sul centro di piegatura)

mm

460

Altezza della testa (al centro di flessione)

mm

610

Altezza centro di piegatura (da pavimento)

mm

1140

Max. passaggio bar all'interno del P.O.B. posizionatore

mm

70

Corsa regolabile di bloccaggio

mm

0-140

Corsa regolabile in spalla

mm

350

Corsa regolabile di ritrazione del mandrino

mm

0-150

Max. Angolo di piegatura

°

190 °

Through distanza effettiva

mm

4000

Velocità di piegatura (max.)

° / sec

25

Max. velocità di rotazione (asse Z)

° / sec

160

Max.alimentazionevelocità (asse X.)

mm / sec

500

Angolo di piegatura Precisione

°

± 0.10

Precisione angolo di rotazione - asse Z

°

± 0.10

Precisione spostamento - asse X

mm

± 0.10

Potenza del servomotore di rotazione

KW

1.5

Alimentazione del servomotore

KW

1.5

Motore di sistemaEnergia

KW

11

IdraulicoPompa Volume

L

30

Max. Pressione

Mpa

16

L * W * H (dimensione dell'imballaggio)

mm

5300 *1350 * 1200

Peso macchina

T

CIRCA 4.8

ØConfigurazione del sistema di controllo idraulico ed elettronico

Nome

Produttore

Motore idraulico

Germania Siemens (Beide) o Runmali

Pompa idraulica

Wuxi Tuoli

Valvola idraulica

Japan Yuken (Importato)

Bordo della via dell'olio

Taiwan ShanghongImportato

Cilindro

ShanghaiQifan

Touch screen

TaiwanWeinviewImportato)

PLC

Giappone Mitsubishi (Importato)

Controller d'angolo

Giappone Nemicon (Importato)

Interruttore di alimentazione

Taiwan Mingwei

Servomotore rotante / avanzante

Giappone Mitsubishi (Importato)

Contattore

Schneider

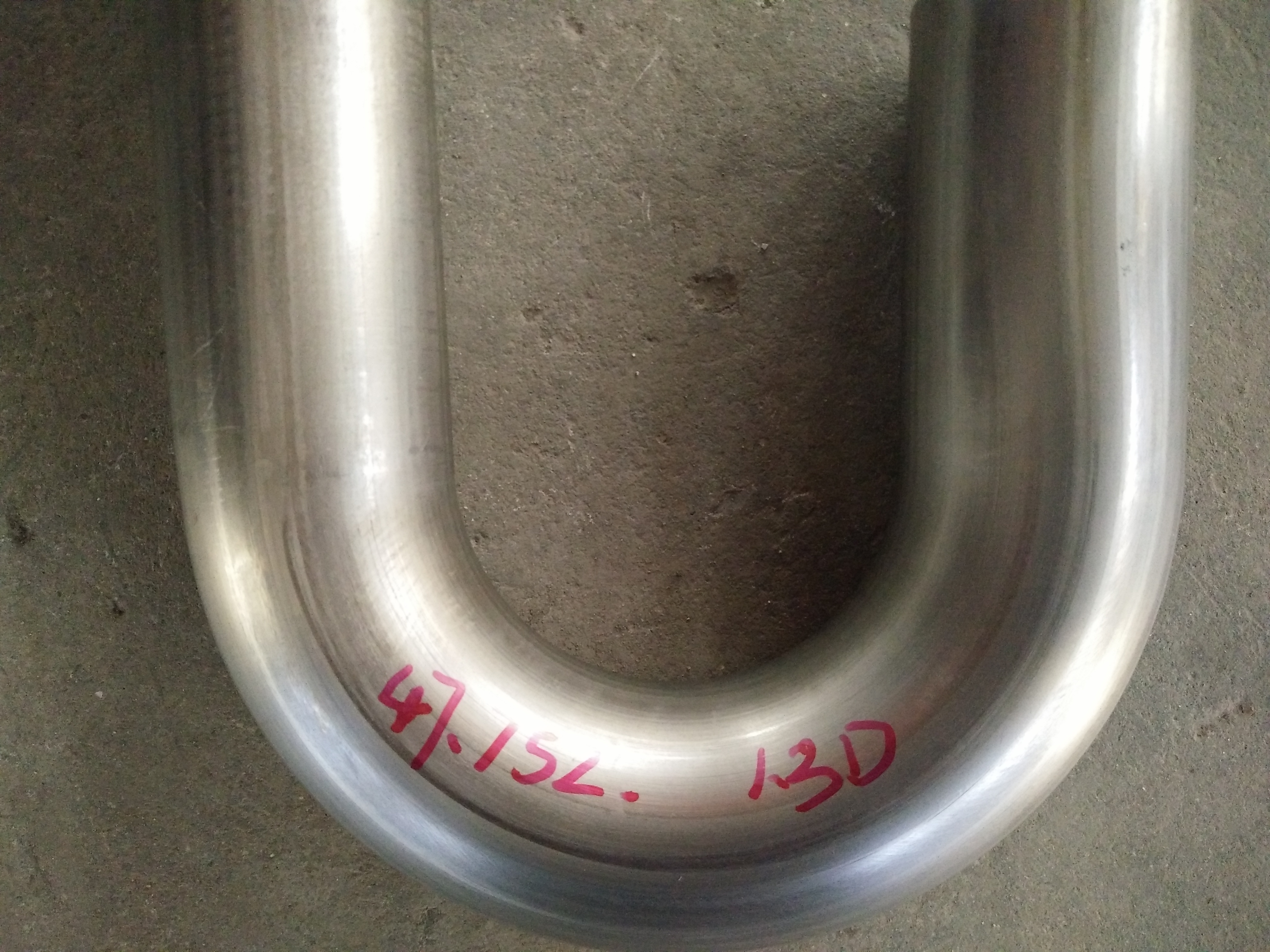

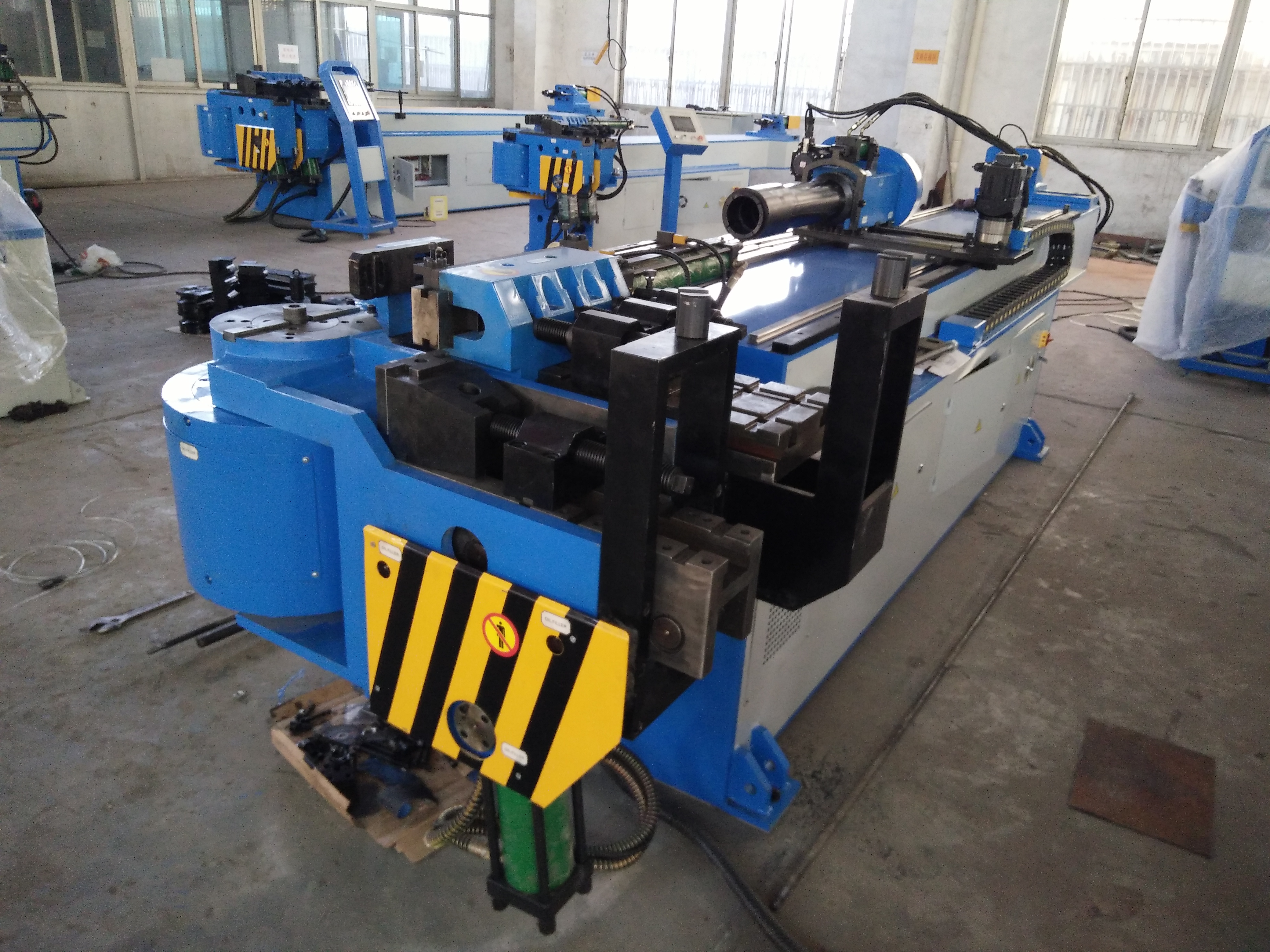

Piegatubi automaticoPiegatubi automatico
