Descrizione del prodotto
Modello: 76 × 2A × 1s
Caratteristiche della macchina
Serie GM-SB-76CNC Controllo numerico La macchina per flettere per tubi a testa singola è il prodotto dalla combinazione con la nostra tecnologia e la tecnologia italiana avanzata, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo del touchscreen VDU, che può inserire, archiviare e visualizzare vari dati e ordine di flessione, Y, B, C Tre coordinate di movimenti sotto controllo di precisione da parte di un computer industriale possono realizzare mandrel a tutto tondo o mandrel fuori dalla matrice di cnc, anche con la macchina per la protezione della sicurezza.
Parametro tecnico principale
| Nome | Unità | Parametro |
| Tubo rotondo in acciaio dolce | mm | ¢ 76*4 |
| Acciaio inossidabile | mm | ¢ 76*3 |
| Tubo rotondo ricotto in lega leggera | mm | ¢ 76*6 |
| Tubo quadrato in acciaio dolce | mm | 60*60*3 |
| Tubo rettangolare in acciaio dolce | mm | 65*55*3 |
| Barra solida rotonda in acciaio dolce | mm | ¢35 |
| Barra solida quadrata in acciaio dolce | mm | 30*30 |
| Min. raggio di piegatura | mm | 30 |
| Max. RADIO PILED (standard) | mm | 350 |
| STANGE DEL TESTA (sul centro di flessione) | mm | 600 |
| Altezza della testa (sul centro di flessione) | mm | 580 |
| Altezza centrale di piegatura (dal pavimento) | mm | 1060 |
| Max. Passaggio a barre all'interno del posizionatore del pob | mm | 50 |
| Cicma regolabile del serraggio | mm | 0-136 |
| Spiccola regolabile | mm | 300 |
| Ritratto di retrazione del mandrino | mm | 0-136 |
| Max. Angolo di piegatura | ° | 190 ° |
| Attraverso una distanza efficace | mm | 4000 |
| Velocità di flessione (max.) | °/sec | 30 |
| Max. velocità di rotazione (asse z) | °/sec | 160 |
| Max. velocità di alimentazione (asse x.) | mm/sec | 800 |
| Precisione dell'angolo di flessione | ° | ± 0,10 |
| Angolo di rotazione Precisione - Asse Z | ° | ± 0,10 |
| Spostamento di precisione - Asse x | mm | ± 0,10 |
| Potenza motore servo di rotazione | KW | 1.5 |
| Alimentazione del servo motore | KW | 1.5 |
| Potenza motore del sistema | KW | 7.5 |
| Volume della pompa idraulica | L | 23 |
| Max. Pressione | MPA | 16 |
| L*w*h (dimensione del packaging) | mm | 4800*1200*1350 |
| Peso della macchina | T | Circa 3,5 |
Configurazione del sistema di controllo idraulico ed elettronico
| Nome | Produttore |
| Motore idraulico | Germania Siemens ( Beide ) o Runmali |
| Pompa idraulica | Wuxi Tuoli |
| Valvola idraulica | Giappone Yuken ( importato ) |
| Scheda Oil Way | Taiwan Shanghong ( importato ) |
| Cilindro | Shanghai Qifan |
| Touch screen | Taiwan Weinview ( importato) |
| Plc | Giappone Mitsubishi ( importato ) |
| Servo motore | Giappone Mitsubishi ( importato ) |
| Controller angolare | Giappone Nemicon ( importato ) |
| Contattore | Schneider tedesco |
| Trasformatore | Wuxi Xinyu |

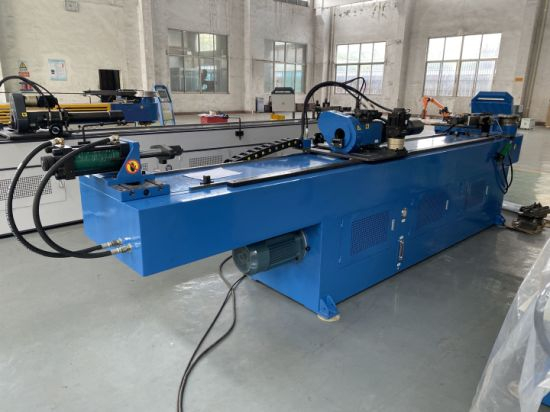

Modello: foto della macchina GM-SB-76CNC-2A-1S (solo per riferimento)
Piegare la pressione del morsetto per stampo per pressione del
mandrino tergicristallo (opzionale)
