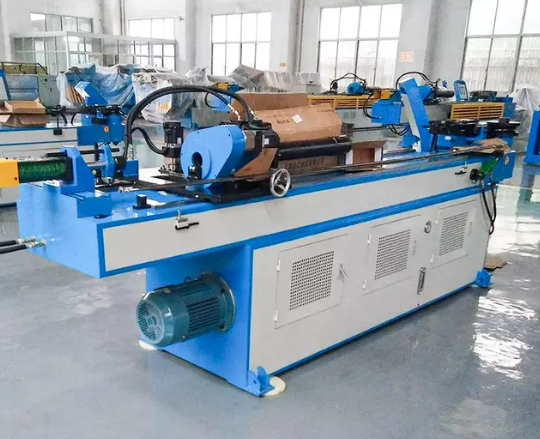

La piegatura dei tubi è essenziale in molti settori, dall'edilizia all'automotive. Una macchina curvatubi modella accuratamente i tubi per sistemi complessi. In questo articolo esploreremo i componenti chiave di una macchina curvatubi. Imparerai come queste parti lavorano insieme per garantire curve precise ed efficienti.
La matrice di piegatura è il cuore di qualsiasi macchina curvatubi. Questo componente modella il tubo formandolo attorno ad un raggio prestabilito. La scelta della matrice di piegatura è fondamentale poiché definisce la forma e l'angolo finali del tubo. Esistono diversi tipi di matrici di piegatura, tra cui:
● Matrici a V: comunemente utilizzate per attività di piegatura standard.
● Matrici a U: ideali per curve a raggio più stretto, offrono un migliore supporto per tubi più piccoli.
● Matrici con profilo personalizzato: progettate per esigenze di piegatura specializzate, queste matrici possono essere adattate a progetti specifici.
La scelta della matrice di piegatura giusta garantisce che il processo di piegatura rimanga regolare e che il tubo mantenga la sua integrità, senza causare crepe o deformità.
La matrice di serraggio svolge un ruolo cruciale nel fissare il tubo in posizione durante il processo di piegatura. Questa matrice mantiene il tubo contro la matrice di piegatura per impedire qualsiasi movimento che potrebbe provocare piegature imprecise. Il corretto allineamento e la pressione sono essenziali per mantenere la precisione della piegatura. Se la matrice della fascetta è disallineata o non fissata saldamente, il tubo può spostarsi, determinando risultati incoerenti e potenziali danni.
Una volta fissato il tubo in posizione, la matrice di pressione applica una forza costante per premere il tubo contro la matrice di piegatura. Ciò garantisce che il tubo rimanga in contatto con la matrice durante tutto il processo di piegatura. La matrice di pressione aiuta a creare curve lisce senza spazi vuoti o rughe sulla superficie del tubo. È particolarmente importante quando si lavora con tubi a pareti più spesse, poiché garantisce una flessione uniforme senza deformazioni eccessive.
La matrice del raschiatore è responsabile della prevenzione di rughe o collassi sul raggio interno della curva. Durante la piegatura, la superficie interna del tubo è sottoposta a sollecitazioni che possono portare alla deformazione. La matrice raschiante applica la forza all'interno della curva, sostenendo il tubo e garantendo un raggio interno uniforme. È particolarmente importante quando si piegano materiali come acciaio, alluminio e acciaio inossidabile, dove le deformazioni interne possono compromettere l'integrità del tubo.
Un mandrino è una struttura di supporto interna che viene posizionata all'interno del tubo durante la piegatura. Impedisce al tubo di collassare sotto pressione, soprattutto quando si piegano raggi stretti. I mandrini sono disponibili in varie tipologie, tra cui:
● Mandrini a stelo: utilizzati per operazioni di piegatura standard.
● Mandrini del corpo: forniscono ulteriore supporto per tubi a pareti sottili.
● Mandrini a sfera: utilizzati in situazioni in cui il tubo necessita di supporto interno aggiuntivo senza causare deformazioni.
I mandrini assicurano che il tubo mantenga la sua forma e resistenza durante tutto il processo di piegatura, rendendoli essenziali per ottenere risultati di alta qualità, in particolare per curve complesse.

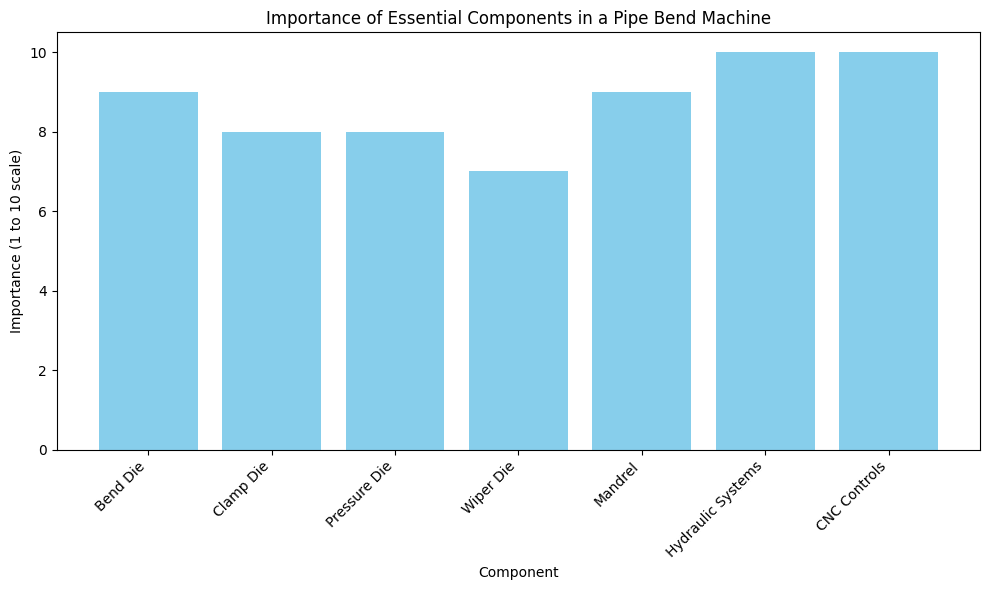

Componente | Funzione |
Piegare la matrice | Modella la tubazione attorno al raggio specificato. |
Morsetto | Fissa il tubo in posizione durante la piegatura. |
Stampo a pressione | Applica la forza per garantire che il tubo entri in contatto con la matrice di piegatura. |
Matrice del tergicristallo | Previene grinze o deformazioni nel raggio interno della curva. |
Mandrino | Previene il collasso del tubo durante la curvatura a raggio stretto. |
Sistemi idraulici | Fornire forza per piegarsi attraverso la pressione idraulica. |
Controlli CNC | Automatizza il processo di piegatura per precisione e coerenza. |
I sistemi idraulici sono parte integrante del funzionamento delle moderne macchine piegatubi, in particolare per applicazioni pesanti. Questi sistemi utilizzano la pressione idraulica per applicare la forza, consentendo alla macchina di piegare tubi spessi con il minimo sforzo. I componenti chiave di un sistema idraulico includono:
● Pompe: responsabili della generazione della pressione idraulica necessaria per la piegatura.
● Cilindri: convertono la pressione idraulica in forza meccanica, spingendo il tubo attraverso il processo di piegatura.
● Valvole: controllano il flusso del fluido idraulico, assicurando che venga applicata la giusta quantità di pressione al momento giusto.
I sistemi idraulici sono noti per la loro efficienza e capacità di gestire tubi di grandi dimensioni e a pareti spesse, rendendoli ideali per i settori che richiedono piegature pesanti, come l'edilizia e la produzione automobilistica.
I sistemi CNC (Computer Numerical Control) hanno rivoluzionato il processo di piegatura dei tubi. Automatizzando la sequenza di piegatura, i sistemi CNC offrono maggiore precisione e coerenza. Questi sistemi consentono agli operatori di impostare angoli di piegatura, raggi e altri parametri specifici, garantendo che ogni piega sia identica. Le piegatrici per tubi CNC sono particolarmente utili per piegature complesse, multiangolo e cicli di produzione di grandi volumi. L'automazione del processo riduce l'errore umano e aumenta l'efficienza produttiva complessiva, rendendo le macchine CNC una risorsa preziosa in qualsiasi operazione di piegatura dei tubi.
Nelle moderne macchine curvatubi, i servomotori vengono utilizzati per fornire un controllo preciso sugli angoli e sulle velocità di piegatura. Questi motori consentono alla macchina di eseguire regolazioni precise del processo di piegatura in tempo reale. I sensori lavorano in tandem con i servomotori per monitorare la posizione, la pressione e altri fattori critici del tubo, consentendo regolazioni immediate per garantire una curvatura perfetta. L'integrazione di servomotori e sensori migliora la flessibilità e la precisione del processo di piegatura dei tubi, soprattutto quando si affrontano compiti di alta precisione.
Il telaio di una macchina curvatubi fornisce il supporto strutturale necessario per una piegatura precisa e stabile. Un telaio robusto e rigido è essenziale per prevenire vibrazioni o disallineamenti indesiderati durante il processo di piegatura. I telai sono generalmente realizzati in acciaio di alta qualità o altri materiali durevoli per resistere alle sollecitazioni legate alla piegatura di tubi spessi. Un telaio ben costruito garantisce che la macchina possa gestire carichi elevati e mantenere la precisione durante tutto il suo funzionamento.
I rulli e i binari guida aiutano a guidare il tubo attraverso la macchina piegatubi, garantendo un movimento fluido durante il processo. Questi componenti riducono l'attrito, consentendo al tubo di muoversi liberamente senza resistenza che potrebbe causare deformazioni o danni. Rulli e binari correttamente allineati sono essenziali per mantenere l'integrità del tubo e garantire che la curvatura venga eseguita senza intoppi.
Esistono diversi tipi di matrici utilizzate nelle macchine curvatubi, ciascuna con uno scopo specifico:
● Matrici di piega: forma la forma della piega.
● Matrici di serraggio: mantengono il tubo in posizione durante la piegatura.
● Matrici a pressione: applicare forza al tubo per garantire una piegatura adeguata.
Anche il materiale della matrice è importante poiché può influenzare la qualità della piega. Ad esempio, le matrici in acciaio sono ideali per piegare tubi in acciaio, mentre materiali più morbidi come il bronzo possono essere utilizzati per l'alluminio.
Con il passare del tempo le matrici possono usurarsi a causa dell'uso costante, il che può compromettere la qualità delle pieghe. L'ispezione e la manutenzione regolari degli stampi sono fondamentali per garantire che continuino a funzionare in modo efficace. Le matrici usurate devono essere sostituite tempestivamente per evitare di compromettere la precisione delle pieghe. Una corretta manutenzione prolunga inoltre la durata della macchina curvatubi, riducendo la necessità di costose riparazioni.
Tipo di matrice | Scopo | Ideale per |
Piegare la matrice | Modella il tubo attorno al raggio di curvatura. | Piegatura generale di tubi |
Morsetto | Mantiene fermo il tubo durante la piegatura. | Mantenere la precisione |
Stampo a pressione | Preme il tubo nella matrice di curvatura. | Garantire una curvatura liscia |
Matrice del tergicristallo | Previene le rughe sul raggio interno. | Curve a raggio stretto |
Le moderne macchine piegatubi sono dotate di sistemi di controllo avanzati che consentono agli operatori di regolare con precisione parametri quali velocità di piegatura, angolo e pressione. Questi sistemi possono essere manuali o digitali, con sistemi digitali che offrono controllo e automazione più precisi. I sistemi di controllo digitale aiutano a ridurre gli errori e a migliorare l’efficienza complessiva del processo di piegatura, garantendo che la macchina funzioni in modo ottimale.
La sicurezza è una considerazione fondamentale quando si utilizza una macchina curvatubi. La maggior parte delle macchine moderne è dotata di pulsanti di arresto di emergenza, protezioni di sicurezza e sensori che garantiscono che la macchina funzioni entro limiti di sicurezza. Gli operatori devono essere addestrati a seguire protocolli di sicurezza adeguati, come indossare indumenti protettivi e garantire che l'area di lavoro sia priva di ostacoli. Queste caratteristiche di sicurezza aiutano a prevenire incidenti e lesioni durante il funzionamento.
Una macchina curvatubi è fondamentale per le industrie che richiedono una piegatura precisa di tubi e tubazioni. Comprendere i componenti essenziali come la matrice di piegatura, la matrice di bloccaggio e i sistemi CNC aiuta a ottimizzare i processi di piegatura. Scegliere la macchina giusta in base alle esigenze del tuo progetto garantisce precisione, efficienza e produttività migliori. Zhangjiagang King Macc Machinery Manufacturing Co., Ltd. offre macchine piegatubi di alta qualità, che offrono un valore eccellente con precisione, durata e prestazioni per diverse applicazioni industriali.
R: I componenti essenziali di una macchina curvatubi includono la matrice di piegatura, la matrice di bloccaggio, la matrice di pressione, la matrice del raschiatore, il mandrino, i sistemi idraulici e i controlli CNC. Ogni parte svolge un ruolo cruciale nel garantire una piegatura precisa ed efficiente del tubo.
R: La matrice di piegatura viene utilizzata per modellare il tubo attorno a un raggio specifico. È essenziale per creare l'angolo di piegatura desiderato e garantire che il tubo mantenga la sua integrità durante il processo.
R: La matrice di bloccaggio fissa il tubo in posizione durante la piegatura, impedendogli di spostarsi e garantendo che la piegatura sia precisa e uniforme durante tutto il processo.
R: I sistemi di controllo CNC automatizzano il processo di piegatura, migliorando precisione e coerenza. Consentono regolazioni accurate e risultati ripetibili in attività di piegatura complesse.
R: Un mandrino sostiene l'interno del tubo durante la piegatura, prevenendo il collasso e garantendo curve a raggio stretto senza danneggiare il tubo.
R: I problemi comuni con una macchina piegatubi includono piegature imprecise, rumore anomalo, malfunzionamenti idraulici e matrici usurate. La manutenzione e la calibrazione regolari possono aiutare a prevenire questi problemi.
