Come piegare un tubo utilizzando una macchina piegatubi

Per piegare il tubo con precisione, fissa il condotto metallico all"interno della matrice corretta. Successivamente, imposti il ​​raggio della linea centrale sulla piegatrice. Applica una pressione costante per modellare il pezzo. Infine, calcoli e compensi il ritorno elastico del materiale.

Realizzare curve pulite richiede un"attenta preparazione. È necessario abbinare la dimensione della matrice direttamente al diametro del condotto. Mantieni sempre il materiale completamente piatto all"interno del telaio della macchina piegatrice in modo che non si attorcigli.

La sicurezza è il tuo obiettivo principale mentre lavori. Indossare i dispositivi di protezione individuale prima di toccare i comandi. Rimuovere sempre tutti i pericoli presenti nell"area di lavoro attorno alla macchina. Avere abbastanza spazio aperto previene incidenti e protegge la tua attrezzatura.

Punti chiave

• Scegli una dimensione di stampo che si adatti perfettamente al diametro del tuo tubo per evitare crepe superficiali.

• Meno il numero di presa della macchina dall"altezza obiettivo per contrassegnare punti di piegatura precisi.

• Imposta la macchina su un angolo leggermente più ampio per compensare il ritorno elastico del metallo.

• Metti un mandrino pieghevole all"interno dei tubi sottili per evitare che le pareti cedano mentre li pieghi.

Selezione e configurazione della macchina

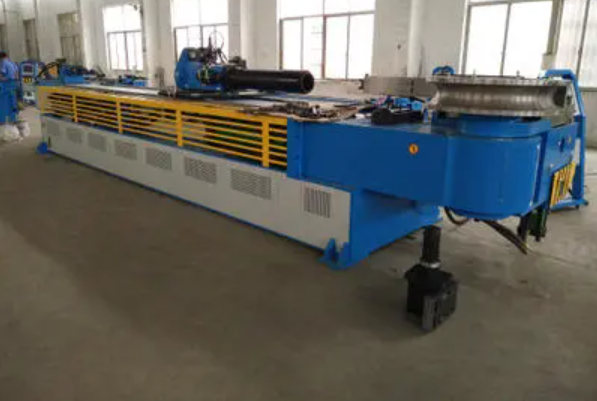

Selezione delle matrici per piegare il tubo

È necessario scegliere la matrice giusta per curvare il tubo in modo uniforme. Adattando la matrice al diametro esterno del condotto metallico si evitano crepe e rughe. I produttori di ingranaggi come GMACC Machinery costruiscono macchine moderne utilizzando la tecnologia europea proveniente dall'Italia MACC e STAR BEND. I loro modelli di piegatrici elettriche aiutano i lavoratori a impostare stampi esatti per lavori di piegatura di tubi personalizzati. Le piegatrici manuali sono adatte a compiti leggeri, mentre le piegatrici CNC gestiscono lavori di grande precisione. La flessione di pareti spesse richiede oltre 200-400 tonnellate di forza, ma le pareti medie richiedono 50-100 tonnellate.

Trovi il fattore muro dividendo il diametro esterno del condotto per lo spessore della sua parete. Un fattore di parete più alto indica che il materiale ha una parete più sottile. Le pareti sottili aumentano il rischio di schiacciamento durante la piegatura del tubo. L"abbinamento della scanalatura della matrice alle dimensioni della guaina mantiene il metallo al sicuro in ogni fase.

Preparazione dei materiali e dei quadranti

Successivamente, prepari il condotto pulendo il metallo. Polvere e sporco causano una presa debole all"interno del telaio della piegatrice. Quindi inserisci il condotto direttamente nella matrice di curvatura. L"utilizzo di una piegatrice idraulica o di una piegatrice CNC automatica consente di curvare il condotto senza rovinarne la forma. La tua piegatrice modellerà il metallo senza intoppi se impostata correttamente.

È necessario impostare i quadranti della macchina in base ai valori dei materiali. Le impostazioni corrette proteggono la resistenza delle pareti della guaina durante i lavori di piegatura dei tubi attivi. Le macchine moderne utilizzano servoazionamenti ed encoder per bloccare angoli esatti.

Una corretta impostazione del quadrante mantiene i limiti del raggio entro ±0,5%, l"ovalità ≤3% e l"assottigliamento delle pareti ≤10–15%.

Controlli ogni quadrante due volte prima di iniziare l"attività. Una configurazione attenta impedisce lo scivolamento del materiale e mantiene i tagli esatti. Questi semplici passaggi garantiscono forme pulite ogni volta.

Misurazioni e calcoli

Calcolo del raggio e dell"altezza del troncone

Trova le altezze dei tronconi prima di piegare il metallo per ottenere risultati accurati. Innanzitutto, calcola l"altezza totale necessaria per la gamba in piedi. Successivamente, togliere il valore di avvolgimento della piegatrice da quella lunghezza finale. Ad esempio, un condotto EMT di base da 1/2 pollice utilizza un offset stub di 5 pollici. Sottraendo 5 pollici da un"altezza totale di 10 pollici si lascia un segno di 5 pollici. Le giuste misurazioni delle tubazioni proteggono la precisione del lavoro in tutti i lavori.

Diversi materiali delle condutture e dimensioni dei tubi richiedono numeri di offset del troncone corrispondenti. È necessario verificare questi valori precisi sulla tabella segnata sulla piegatrice.

Linee di marcatura e tolleranza del ritorno elastico

Traccia delle linee sul condotto per allineare correttamente la tua attrezzatura. Per prima cosa, segna l"altezza finale del troncone target sul tubo. Quindi, misurare all"indietro fino all"estremità aperta del condotto utilizzando il numero di avvolgimento. Ad esempio, una matrice CLR da 4,5 pollici su una piegatrice M600 2015+ necessita di un valore di avvolgimento di 5 1/4 pollici. Metti un"altra linea proprio qui per segnare il punto di partenza del blocco di bloccaggio. Tenendo la matrice di piegatura su questa linea si creano vere e proprie curve di piegatura del tubo. Mantenere il condotto dritto protegge la resistenza complessiva del metallo.

Il metallo ritorna alla sua forma iniziale una volta interrotta la pressione di piegatura. Risolvi questa reazione aggiungendo una piccola tolleranza di ritorno elastico durante la piegatura attiva del tubo. L"acciaio a basso tenore di carbonio richiede una regolazione di 0,5°–1° con le impostazioni standard V=8T. L"acciaio inossidabile 304 ha un limite di snervamento più elevato, quindi necessita di una regolazione di 2°–3°. La pianificazione del rimbalzo del metallo rende la piegatura del condotto rapida e corretta. L"impostazione dei quadranti sulla piegatrice automatica garantisce forme precise per l"intero lavoro di piegatura dei tubi. La tua piegatrice curva ogni tubo in modo sicuro una volta installato. Ricontrolla la linea del condotto prima di accendere l"alimentazione.

Guida passo passo alla piegatura

Caricamento e livellamento del tubo

Innanzitutto, fai scorrere un mandrino flessibile nel tubo metallico. Funge da supporto interno per la curvatura di tubi fino a Ø159 mm. Posiziona le sfere flessibili proprio sul punto tangente della piega. Ciò impedisce alle pareti di appiattirsi quando la pressione schiaccia il metallo. Il mandrino mantiene il tubo rotondo mentre le matrici esterne curvano il pezzo.

Successivamente, posiziona il condotto direttamente nel telaio della piegatrice. Segnare l"esatto punto tangente della piega sulla sua superficie metallica. Misura all"indietro da quel segno utilizzando il numero di offset fisso della piegatrice. Traccia una linea chiara per impostare la posizione del blocco di bloccaggio. Allinea questo segno proprio contro la parte anteriore del blocco. In questo modo ti assicuri che la curva inizi esattamente dove desideri.

Mantieni il metallo completamente piatto all"interno del telaio della macchina. Quando si utilizza una piegatrice manuale, allineare il condotto con il segno di chiusura del tubo. Bloccarlo delicatamente prima di abbassare qualsiasi matrice del rullo. Su una piegatrice rotativa, la rotazione del mandrino imposta la direzione del materiale. Mantenere le cose dritte previene la torsione mentre si verifica la piegatura del tubo. Ricontrolla queste impostazioni per evitare costosi rifiuti metallici.

Esecuzione di curve senza distorsioni

Controlla la configurazione completa della macchina prima di iniziare la curva. Riscalda la tua piegatrice idraulica eseguendo alcuni cicli a vuoto. Lasciare la pompa al minimo per 3-5 minuti per riscaldare l"olio e pulire l"aria. Imposta la prima esecuzione di prova a una velocità lenta inferiore al 10%. Una velocità inferiore ti dà il controllo totale sull"attrezzatura.

Ora usa una leggera pressione per piegare il tubo senza creare brutte pieghe. Spingere i pedali o le leve idrauliche con movimenti costanti e attenti. Tieni le mani sui comandi a due mani per evitare che nulla venga pizzicato. Una forza fluida muove il braccio con un movimento costante. Ciò crea forme pulite senza esercitare una cattiva pressione sul metallo.

Osserva attentamente il tuo condotto mentre la piegatrice modella la curva. Un buon supporto impedisce al metallo di piegarsi o deformarsi all"interno. Il mandrino e la scanalatura della matrice lavorano insieme per proteggere lo spessore della parete esterna. Una volta raggiunta l"angolazione giusta, lascia andare le leve di controllo.

Spegnere tutta l"alimentazione prima di estrarre il pezzo curvo. Seguire rigide regole di blocco di sicurezza ogni volta che si cambiano gli strumenti. Spegnere l"alimentazione, bloccare l"impianto idraulico e ridurre la pressione a zero. Questi passaggi sicuri fanno sì che l"attrezzatura per la piegatura dei tubi funzioni bene per i lavori successivi. Un lavoro attento ti consente di piegare il condotto in modo pulito ogni volta. Abitudini sicure mantengono bassi i rottami metallici in ogni lavoro attivo di piegatura dei tubi. Un buon controllo previene l"usura della piegatrice durante il lavoro quotidiano. Questa semplice cura ti dà grandi risultati in ogni progetto.

Tecniche per piegare offset e tronchetti di tubi

Formare stub-up a 90 gradi

Realizzare curve strette a 90 gradi significa evitare errori basilari all"inizio. Ricontrolla le tue linee prima di esercitare forza sul metallo.

• Linee di avvistamento o segni di conduttura errati : saltare le guide della linea sposta il punto di partenza lungo il percorso.

• Mancanza di supporto di pressione : piegarsi all'aria aperta senza appoggio provoca lo scivolamento del metallo all'interno.

• Pressione fuori luogo : l'applicazione della forza lontano dalla testa della piegatrice schiaccia la parete in piano.

• Utilizzo dello strumento sbagliato : la scelta di una piegatrice inadeguata rovina completamente il tipo di guaina specifico.

• Calcolo errato dell'avvolgimento : dimenticare la lunghezza dell'avvolgimento modifica l'altezza totale degli stub.

• Disallineamento della freccia : far corrispondere la freccia di piegatura con segni errati rovina il posizionamento complessivo della curva.

• Piegarsi su una superficie non adatta : Lavorando su un terreno irregolare si creano curve contorte su percorsi rettilinei.

• Ignorare il ritorno elastico : saltare il margine extra della curva lascia l'angolo finale leggermente corto.

Realizzazione di offset precisi

Per eliminare gli ostacoli, modella il metallo utilizzando gli angoli pianificati e gli spazi vuoti precisi. Calcola la spaziatura dei segni utilizzando semplici regole geometriche. Il moltiplicatore utilizza il valore cosecante dell'angolo scelto: M = 1 / sin(θ) . Non utilizzare 1 / tan(θ) poiché misura la distanza piatta anziché la lunghezza effettiva del metallo. Moltiplica l'altezza libera necessaria per M per trovare le distanze delle linee. Un passo di 4 pollici a 30° utilizza un moltiplicatore 2.0, necessitando di 8 pollici tra i segni. Un gradino di 6 pollici a 30° necessita di segni distanziati di 12 pollici l'uno dall'altro. Misura i percorsi di layout utilizzando grafici di riferimento standard per accelerare l'impostazione della matematica.

Le diverse dimensioni degli angoli producono quantità di ritiro prevedibili durante le attività attive di piegatura dei tubi.

Per realizzare curve affiancate è necessaria la matematica di base per mantenere spazi uguali. Individua gli spostamenti di offset per mantenere il condotto completamente dritto attraverso gli spazi corrispondenti.

Quando modelli il metallo sopra gli ostacoli, usa le regole standard per formare una sella a 3 punti:

1. Misurare l"altezza dell"ostacolo H, moltiplicare per 2,5 e segnare entrambi i lati a partire dal centro.

2. Metti il ​​segno centrale sulla linea della tacca e curvala di 45°.

3. Spostarsi su una linea laterale, allineare la freccia, ruotare il metallo di 90° e curvare di 22,5°.

4. Capovolgi il metallo, abbina la seconda linea e curva altri 22,5°.

Buone abitudini di piegatura dei tubi evitano le linee storte lungo l"area di lavoro. L"utilizzo di configurazioni matematiche esatte facilita la piegatura dei tubi proteggendo al tempo stesso il telaio della guaina. Padroneggia questi passaggi di base per accelerare i lavori durante la piegatura del condotto.

Risoluzione dei problemi relativi ai difetti comuni

Prevenire rughe e pieghe

La prevenzione delle rughe nel raggio interno inizia con la scelta delle giuste configurazioni degli utensili per la tua macchina. Fai scorrere un mandrino a tappo all"interno del tubo metallico se lo spessore della parete misura il 10% o meno del diametro esterno. I mandrini supportano il metallo ogni volta che il raggio di curvatura è inferiore a tre volte il diametro esterno. Una matrice raschiante curva aiuta a livellare le superfici interne su curve strette che misurano 1,5–2 volte il diametro esterno. Queste parti di supporto extra ti consentono di piegare il tubo in modo pulito senza creare pieghe superficiali. L"uso di matrici inadeguate rovina il condotto sottile mentre lavori sulla piegatrice.

È necessario regolare le posizioni delle parti per mantenere un forte supporto all"interno del materiale. Spingere sempre il mandrino abbastanza in avanti prima di iniziare a piegare. Lasciare questa asta tirata troppo indietro fa sì che il metallo non supportato collassi all"interno. Abbassa lo spazio tra l"asta e il muro per evitare che il metallo si pieghi. Successivamente, aumenta lentamente la forza della pressione finché tutte le rughe non scompaiono completamente. Applicare il materiale di serraggio a pressione adeguato contro la matrice della piegatrice durante il funzionamento. I moderni trucchi di piegatura dei tubi si basano sull"allineamento della matrice raschiante per impedire il sollevamento del materiale lungo i condotti.

Correzione dell"appiattimento e del disallineamento

Un appiattimento eccessivo si verifica quando le pareti metalliche collassano a causa di intense forze di trazione. L"impostazione corretta del mandrino riduce l"assottigliamento delle pareti dal 25% a meno del 15%. Le configurazioni a circuito chiuso sulle piegatrici elettriche offrono un"elevata precisione, raggiungendo una ripetibilità angolare da ±0,05° a ±0,15°. Speciali strumenti laser tracciano il ritorno elastico subito dopo la fine di ogni giro. La correzione automatizzata dinamica regola gli angoli futuri durante l"intero progetto di piegatura. Controlla le forme finite con goniometri digitali o strumenti Go/No-Go per individuare errori sulla guaina.

Gli errori di allineamento fisico derivano dai tuoi strumenti, dal tuo metallo o da errori di configurazione di base. Gli studi di casi di fabbrica che utilizzano l"analisi Gemba dimostrano che la formazione dei lavoratori e il materiale di qualità aumentano le percentuali di superamento dei test del 35%. Pulisci le parti sporche per evitare che il condotto metallico scivoli all"interno dei morsetti. Testare regolarmente la forza del morsetto in modo che l"allineamento rimanga preciso. Bloccare sempre il condotto direttamente all"interno del telaio della piegatrice prima di accendere l"alimentazione. Il controllo del metallo grezzo impedisce lo schiacciamento inaspettato prima che inizi. Un controllo accurato mantiene ogni condotto accurato durante i lavori di piegatura di tubi di grandi dimensioni. Allineare correttamente il condotto garantisce risultati affidabili in tutti i tuoi progetti.

Ispezioni attentamente il tuo tubo finito per verificarne la qualità. Utilizzare un goniometro digitale per controllare l"angolo di piegatura entro una tolleranza di ±0,5°. Posizionare i calibri digitali lungo l"apice della curva per testare l"ovalità. Uno spessimetro ad ultrasuoni controlla l"assottigliamento delle pareti, mantenendo le perdite al di sotto del limite di scarto del 10%. Infine, completare un controllo visivo per confermare che non vi siano crepe superficiali o rughe all"intradosso lungo il condotto.

Registra ogni angolo di piega, lunghezza di riavvolgimento e valore di ritorno elastico nel tuo registro. Il monitoraggio dei record del processo ti aiuta a calibrare la piegatrice per le lavorazioni future. L"identità del condotto e la cronologia della calibrazione vengono registrati per soddisfare standard come ASME B31.3. I registri dettagliati ti consentono di ripetere forme precise su ogni nuovo condotto utilizzando la piegatrice.

FAQ

Come si evita l"appiattimento interno durante la piegatura di tubi a parete sottile?

Inserisci un mandrino flessibile all"interno del tubo prima di piegarlo. Posiziona le sfere flessibili proprio nel punto tangente della piega. Il mandrino sostiene le pareti interne durante l"applicazione della forza. Questo supporto interno mantiene la pipa rotonda e mantiene l"ovalità entro il 3%.

Quanta tolleranza di ritorno elastico dovresti aggiungere per l"acciaio inossidabile?

L"acciaio inossidabile 304 ha un limite di snervamento elevato. È necessario regolare l"angolo di piegatura di 2°-3° per compensare il rimbalzo del materiale. Verifica sempre l"angolo di piega con un goniometro digitale per mantenere la precisione entro una tolleranza di ±0,5°.

Quale dimensione della matrice dovresti selezionare per le curvatubi elettriche automatiche?

Seleziona una matrice che corrisponda esattamente al diametro esterno del tubo. Le apparecchiature avanzate di produttori come GMACC Machinery utilizzano scanalature dei labbri prigioniere più profonde. L"adattamento della scanalatura della matrice protegge la superficie esterna del tubo e mantiene l"assottigliamento delle pareti al di sotto del 10% - 15%.

Come si calcola il segno di partenza per uno stub-up di 90 gradi?

Sottrai il valore di presa della piegatrice dall"altezza totale del troncone target. Per un tubo EMT da 1/2 pollice con un"altezza desiderata di 10 pollici, sottrarre l"offset standard del troncone da 5 pollici. Posiziona il segno di partenza esattamente 5 pollici indietro dall"estremità del condotto.
