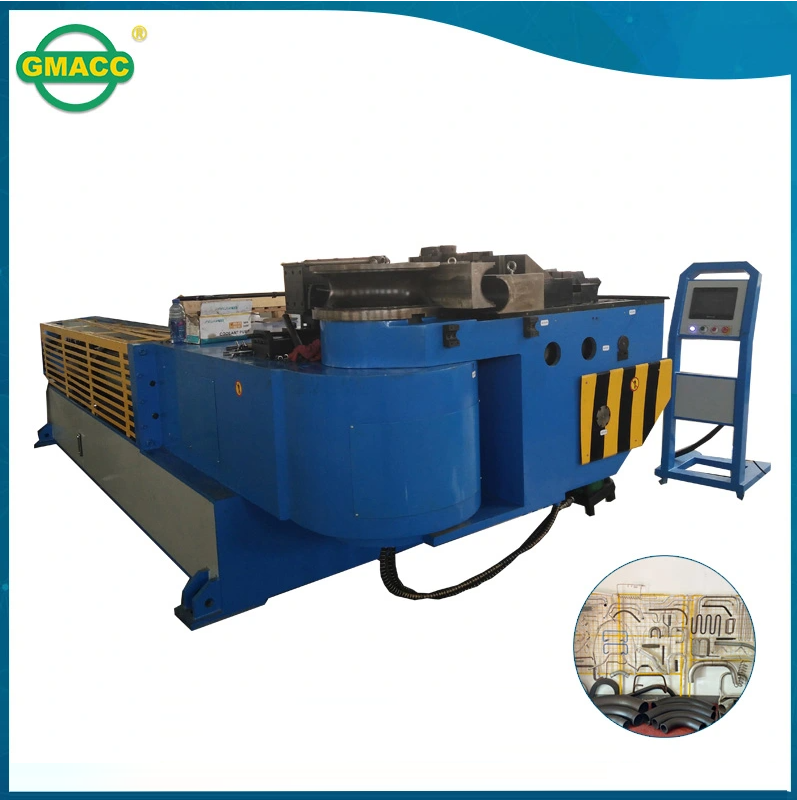

GMACC produce macchine piegatubi idrauliche per tubi in alluminio per impieghi gravosi per la lavorazione industriale dei metalli. Adottando il controllo PLC e l'azionamento idraulico, questa macchina piega tubi in acciaio dolce fino a Ø114 × 10 mm, tubi in acciaio inossidabile fino a Ø114 × 6 mm e tubi in lega leggera ricotti fino a Ø114 × 12 mm. Dotata di mandrino e dispositivi antigrinza per il controllo della deformazione del tubo durante la piegatura, è adatta alla lavorazione di tubi metallici per apparecchiature industriali e componenti automobilistici. Contatta GMACC con le specifiche e i disegni dei tubi per confermare la compatibilità della macchina e i requisiti degli utensili.
| Quantità: | |
|---|---|
168NCB
GMACC
8462219000
Descrizione del prodotto
| Nome | Unità | Parametro |
| Tubo rotondo in acciaio dolce | mm | 114*10 |
| Acciaio inossidabile | mm | 114*6 |
| Tubo rotondo ricotto in lega leggera | mm | 114*12 |
| Tubo quadrato in acciaio dolce | mm | 90*90*8 |
| Tubo rettangolare in acciaio dolce | mm | 100* 50*3 |
| Barra solida rotonda in acciaio dolce | mm | 60 |
| Barra solida quadrata in acciaio dolce | mm | 55*55 |
| Min. raggio di piegatura | mm | 40 |
| Max. RADIO PILED (standard) | mm | 450 |
| STANGE DEL TESTA (sul centro di flessione) | mm | 500 |
| Altezza della testa (sul centro di flessione) | mm | 720 |
| Altezza centrale di piegatura (dal pavimento) | mm | 1235 |
| Max. Angolo di piegatura | ° | 190 ° |
| La distanza efficace | mm | 4200 |
| Velocità di flessione (max.) | °/sec | 20 |
| Precisione dell'angolo di flessione | ° | ± 0,10 |
| Potenza motore del sistema | KW | 15 |
| Volume della pompa idraulica | L | 45 |
| Max. Pressione | MPA | 16 |
| L*w*h (dimensione del packaging) | mm | 5200*1350*1250 |
| Peso della macchina | T | 5.2 |
Configurazione principale
| Nome | Produttore |
| Motore idraulico | Germania Siemens ( Beide)/Suzhou Jialifan |
| Pompa idraulica | Yuci Yuken /Wuxi Tuoli |
| Valvola idraulica | Giappone Yuken ( importato ) |
| Scheda Oil Way | Taiwan Shanghong ( importato ) |
| Cilindro | Shanghai Qifan |
| Tubo d'olio | Suzhou Kejia |
| Touch screen | Taiwan W einview (importato ) |
| Plc | Giappone Mitsubishi ( importato ) |
| Controller angolare | Giappone Nemicon ( importato ) |
| Switch Power | Taiwan Mingwei |
| Contattore | Schneider tedesco ( importato ) |
| Altre parti elettriche | Schneider tedesco, Omron , Taiwan Shilin ( importato ) |
La macchina lavora tubi tondi in lega leggera ricotti fino a Ø114×12 mm. Supporta anche tubi specifici in acciaio dolce e acciaio inossidabile. Questa capacità lo rende adatto alla produzione di componenti di tubi metallici di grandi dimensioni.
Il sistema idraulico fornisce la forza necessaria per la piegatura del tubo. Il PLC controlla le operazioni della macchina attraverso un'interfaccia operatore. Questa disposizione aiuta gli operatori a gestire le impostazioni di piegatura e a mantenere la coerenza durante la produzione ripetuta.
La macchina supporta angoli di piegatura fino a 190°. La precisione dell'angolo di piegatura specificata dal produttore è di ±0,10°. Il codificatore angolare aiuta a monitorare le posizioni di piegatura, supportando risultati coerenti tra i lotti di produzione.
La macchina comprende mandrino, matrice guida e dispositivi antirughe. Questi componenti supportano il tubo durante la piegatura e aiutano a ridurre la deformazione indesiderata. La corretta selezione degli utensili può migliorare la qualità della piegatura per i materiali adatti.
La macchina lavora tubi metallici rotondi, quadrati e rettangolari. Supporta anche barre solide selezionate. Questa versatilità aiuta le aziende di lavorazione dei metalli a gestire diverse forme di pezzi con utensili adeguati.
Sistema di azionamento idraulico: fornisce la forza necessaria per la piegatura del tubo e le relative operazioni idrauliche.
Controller PLC: gestisce il controllo della macchina ed elabora i segnali operativi.
Touch screen o display di testo: fornisce un'interfaccia per la regolazione delle impostazioni di piegatura.
Dispositivo di bloccaggio: mantiene il tubo in posizione durante la piegatura.
Matrice di piegatura: forma il tubo in base al raggio di curvatura selezionato.
Matrice guida: supporta e guida il tubo durante l'operazione di piegatura.
Dispositivo mandrino: supporta l'interno del tubo per aiutare a controllare la deformazione.
Dispositivo antirughe: aiuta a ridurre le rughe lungo l'area di piegatura interna.
Dispositivo di spinta assistita: supporta il movimento del materiale durante la piegatura del tubo.
Encoder angolare: monitora gli angoli di piegatura per un posizionamento controllato.
La macchina supporta la curvatura di tubi in lega di alluminio ricotto per componenti industriali e strutture metalliche.
Può essere utilizzato per produrre supporti tubolari, parti di collegamento e telai di apparecchiature. La qualità del materiale e i requisiti di piegatura devono essere controllati prima della produzione.
I produttori automobilistici utilizzano tubi metallici piegati nei collegamenti di scarico, nei supporti strutturali e in altri componenti.
La macchina può lavorare parti di tubi metallici adatte entro la sua capacità pubblicata. La scelta dell'attrezzatura dipende dalla geometria del tubo richiesta.
Le officine di lavorazione dei metalli lavorano tubi tondi, quadrati e rettangolari per diversi prodotti industriali.
La macchina supporta la produzione di telai metallici, supporti tubolari e strutture di collegamento. Il suo sistema idraulico è compatibile con profili di tubi metallici specifici.
Le macchine edili e agricole utilizzano spesso strutture tubolari, protezioni e componenti di supporto.
La macchina può piegare tubi metallici adatti utilizzati in questi assemblaggi. Le dimensioni del pezzo e le proprietà del materiale devono corrispondere alle capacità della macchina.
I produttori di apparecchiature industriali richiedono tubi piegati per telai di macchine, supporti, protezioni e parti di collegamento.
La macchina supporta queste applicazioni quando le dimensioni del tubo, il materiale e il raggio di curvatura sono compatibili.
La selezione di attrezzature adatte per la piegatura dei tubi aiuta a mantenere la qualità del pezzo e l'uniformità della produzione.
Il materiale del tubo, il diametro esterno, lo spessore della parete e il raggio di curvatura influiscono sulle prestazioni di piegatura. Profili diversi possono richiedere matrici e componenti di supporto diversi.
Materiale o profilo | Capacità di flessione pubblicata |
|---|---|
Tubo tondo in acciaio dolce | Ø114×10mm |
Tubo tondo in acciaio inossidabile | Ø114×6 mm |
Tubo Tondo In Lega Leggera Ricotta | Ø114×12mm |
Tubo quadrato in acciaio dolce | 90×90×8mm |
Tubo rettangolare in acciaio dolce | 100×50×3 mm |
Barra solida rotonda in acciaio dolce | Ø60 mm |
Barra solida quadrata in acciaio dolce | 55×55mm |
Le capacità pubblicate e i limiti del raggio di curvatura sono specifiche separate. La compatibilità effettiva dipende dal materiale, dallo spessore della parete, dal raggio di curvatura e dall'attrezzatura selezionata.
I clienti devono fornire le seguenti informazioni quando richiedono consigli su macchine e attrezzature:
Materiale e qualità del tubo
Diametro esterno del tubo
Spessore della parete
Raggio di curvatura richiesto
Angolo massimo di piegatura
Disegni o campioni dei pezzi
Quantità di produzione prevista
GMACC può esaminare questi requisiti per aiutare a confermare le configurazioni adatte di macchine e attrezzature.
L'operatore seleziona l'attrezzatura adatta in base al materiale del tubo, al diametro, allo spessore della parete e al raggio di curvatura.
La matrice di piegatura e i componenti di supporto vengono preparati in base ai requisiti del pezzo.
Il tubo viene posizionato nella zona di piegatura.
Il dispositivo di bloccaggio trattiene il pezzo durante la piegatura per aiutarlo a mantenerne la posizione.
Il sistema idraulico aziona il meccanismo di piegatura.
Il PLC gestisce le operazioni della macchina in base alle impostazioni selezionate.
Il mandrino sostiene l'interno del tubo durante la piegatura.
La matrice di guida e il dispositivo antipiega aiutano a controllare la deformazione mentre il tubo si forma attorno alla matrice di piegatura.
Il codificatore angolare monitora l'angolo di piegatura durante il funzionamento.
Al termine della piegatura, l'operatore rimuove il tubo finito e ne controlla dimensioni e forma.
La macchina supporta tubi in acciaio dolce, acciaio inossidabile e leghe leggere ricotte. Gestisce anche profili quadrati e rettangolari specificati. La compatibilità effettiva dipende dalla resistenza del materiale, dalle dimensioni del tubo, dal raggio di curvatura e dall'attrezzatura.
La capacità pubblicata per i tubi tondi in lega leggera ricotta è Ø114×12 mm. Altri tipi di leghe di alluminio e condizioni dei materiali richiedono una conferma separata.
La macchina supporta angoli di piegatura fino a 190°. La precisione dell'angolo di piegatura specificata dal produttore è di ±0,10°. I risultati effettivi dipendono dalle proprietà del materiale e dalle condizioni di piegatura.
SÌ. La descrizione del prodotto elenca i dispositivi mandrino, matrice guida, antirughe, di bloccaggio e di spinta assistita. I clienti devono confermare gli strumenti e la configurazione forniti prima di ordinare.
I clienti devono fornire il materiale del tubo, il diametro esterno, lo spessore della parete, il raggio di curvatura e i disegni del pezzo. GMACC può rivedere queste specifiche per confermare la compatibilità della macchina e i requisiti degli utensili.
