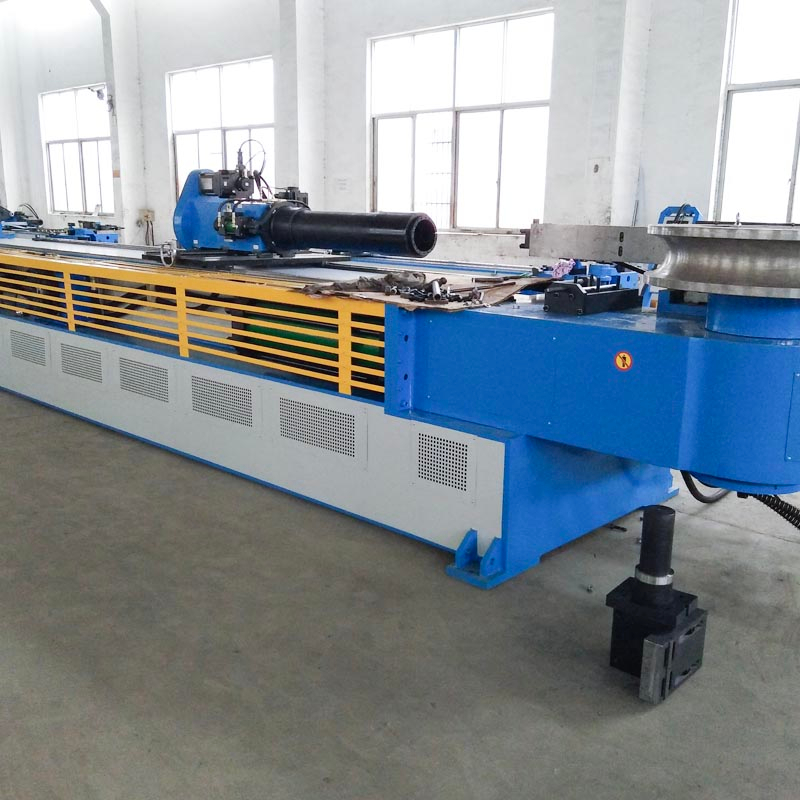

Macchina piegatubi del tubo di alluminio idraulico elettrico del condotto

Stato di disponibilità:
Quantità:
  • GM-140CNC

  • GMACC

  • 8462219000

Caratteristica della macchina

Piegatrice per tubi di scarico da 4 pollici GM-SB-140CNC

La serie è stata adattata in particolare alle esigenze del mercato mondiale professionale. Tutte le parti, la struttura e le caratteristiche sono simili allo standard dell'ingegneria meccanica dall'Europa.La nostra esperienza professionale ei nostri progetti di disegni per elettrici, elettronici, idraulici e meccanici di aziende note portano all'aggiornamento dei sistemi delle macchine per prestazioni accurate e attraenti.

La curvatubi monotesta a controllo numerico serie GM-SB-CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Y, B, C tre coordinate di movimento sotto controllo di precisione da computer industriale possono realizzare piegature rapide completamente automatiche, macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di auto diagnosi degli errori, memoria di archiviazione dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza. Tecnologia avanzata, elevata affidabilità dell'automazione, design integrato rendono la macchina piegatubi CNC la macchina per la lavorazione di tubi di prima classe al mondo.

Parametro tecnico principale

Nome

Unità

Parametro

Tubo tondo in acciaio dolce

mm

140*12

Acciaio inossidabile

mm

140*6

Tubo tondo ricotto in lega leggera

mm

140*14

Tubo quadrato in acciaio dolce

mm

110 *110 *3

Tubo rettangolare in acciaio dolce

mm

115 *105*3

Barra piena tonda in acciaio dolce

mm

75

Barra piena quadrata in acciaio dolce

mm

65*65

Min. raggio di curvatura

mm

50

Max. Raggio di curvatura (standard)

mm

600

Sporgenza della testa (sul centro di piegatura)

mm

730

Altezza della testa (al centro di flessione)

mm

780

Altezza centro di piegatura (da pavimento)

mm

1245

Max. passaggio bar all'interno del P.O.B. posizionatore

mm

90

Corsa regolabile di bloccaggio

mm

0-165

Corsa regolabile in spalla

mm

500

Corsa regolabile di ritrazione del mandrino

mm

0-260

Max. Angolo di piegatura

°

190 °

Through distanza effettiva

mm

5200

Velocità di piegatura (max.)

° / sec

12

Max. velocità di rotazione (asse Z)

° / sec

120

Max.alimentazionevelocità (asse X.)

mm / sec

400

Angolo di piegatura Precisione

°

± 0.10

Precisione angolo di rotazione - asse Z

°

± 0.10

Precisione spostamento - asse X

mm

± 0.10

Potenza del servomotore di rotazione

KW

3

Alimentazione del servomotore

KW

3

Motore di sistemaEnergia

KW

18.5

IdraulicoPompa Volume

L

45

Max. Pressione

Mpa

16

L * W * H (dimensione dell'imballaggio)

mm

6500 *2000 * 1350

Peso macchina

T

CIRCA 9

ØConfigurazione del sistema di controllo idraulico ed elettronico

Nome

Produttore

Motore idraulico

Germania SiemensBeideo Runmali

Pompa idraulica

YuciYuken/ Wuxi Tuoli

Valvola idraulica

Japan YukenImportato

Bordo della via dell'olio

Taiwan ShanghongImportato

Cilindro

ShanghaiQifan

Touch screen

TaiwanWeinviewImportato)

PLC

Giappone MitsubishiImportato

Controller d'angolo

Giappone NemiconImportato

Interruttore di alimentazione

Taiwan Mingwei

Servomotore rotante / avanzante

Giappone MitsubishiImportato

Trasformatore

Wuxi Xinyu

Contattore

Schneider

macchina piegatubi per tubi in alluminio

Parametro tecnico principale

Nome

Unità

Parametro

Tubo tondo in acciaio dolce

mm

¢ 140 * 12

Acciaio inossidabile

mm

¢ 140 * 6

Tubo tondo ricotto in lega leggera

mm

¢ 140 * 14

Tubo quadrato in acciaio dolce

mm

110 * 110 * 3

Tubo rettangolare in acciaio dolce

mm

115 * 105 * 3

Barra piena tonda in acciaio dolce

mm

¢ 75

Barra piena quadrata in acciaio dolce

mm

65 * 65

Min. raggio di curvatura

mm

50

Max. Raggio di curvatura (standard)

mm

600

Sporgenza della testa (sul centro di piegatura)

mm

730

Altezza della testa (al centro di flessione)

mm

780

Altezza centro di piegatura (da pavimento)

mm

1245

Max. passaggio bar all'interno del P.O.B. posizionatore

mm

90

Corsa regolabile di bloccaggio

mm

0-165

Corsa regolabile in spalla

mm

500

Corsa regolabile di ritrazione del mandrino

mm

0-260

Max. Angolo di piegatura

°

190 °

Attraverso la distanza effettiva

mm

5200

Velocità di piegatura (max.)

° / sec

12

Max. velocità di rotazione (asse Z)

° / sec

120

Max. velocità di avanzamento (asse X.)

mm / sec

400

Angolo di piegatura Precisione

°

± 0.10

Precisione angolo di rotazione - asse Z

°

± 0.10

Precisione spostamento - asse X

mm

± 0.10

Potenza del servomotore di rotazione

KW

3

Alimentazione del servomotore

KW

3

Potenza motore del sistema

KW

18.5

Volume della pompa idraulica

L

45

Max. Pressione

Mpa

16

L * W * H (dimensione dell'imballaggio)

mm

6500 * 2000 * 1350

Peso macchina

T

CIRCA 9


Configurazione del sistema di controllo idraulico ed elettronico

Nome

Produttore

Motore idraulico

Germania Siemens (Beide) o Runmali

Pompa idraulica

Yuci Yuken / Wuxi Tuoli

Valvola idraulica

Japan Yuken (Importato)

Bordo della via dell'olio

Taiwan Shanghong (Importato)

Cilindro

Shanghai Qifan

Touch screen

Taiwan Weinview (Importato)

PLC

Giappone Mitsubishi (Importato)

Controller d'angolo

Giappone Nemicon (Importato)

Interruttore di alimentazione

Taiwan Mingwei

Servomotore rotante / alimentatore

Giappone Mitsubishi (Importato)

Trasformatore

Wuxi Xinyu

Contattore

Schneider


Campioni di piegatura

图片 2

Esempi di utensili

图片 2
