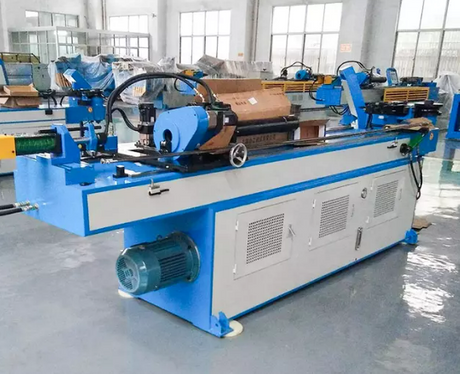

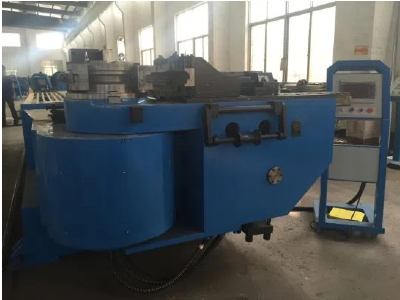

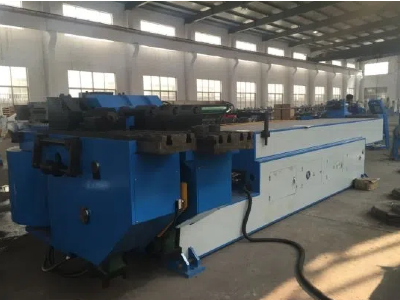

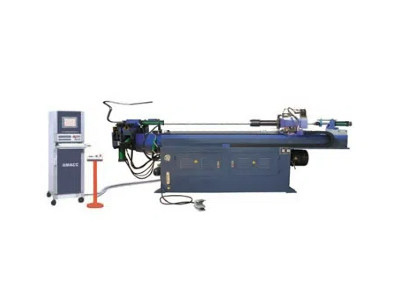

Panoramica della curvatubi con mandrino da 76 mm

La GM-SB-76NCB è una curvatubi ad azionamento completamente idraulico controllata da un PLC con interfaccia touch screen (un display di testo è disponibile come configurazione alternativa). La macchina è dotata di bloccaggio del tubo, una matrice di guida, un mandrino, una matrice raschiante (utensile antipiega), un sistema di spinta boost/assistita e utensili di piegatura. Con funzionamento idraulico, la macchina piega tubi metallici di varie dimensioni sia in forme standard che personalizzate. Gli angoli di piegatura sono controllati da un codificatore importato ad alta precisione, garantendo una precisione costante durante i cicli di produzione. La macchina è progettata con la tecnologia europea di piegatura dei tubi e prodotta in Cina, offrendo una configurazione economicamente vantaggiosa per la lavorazione dell"acciaio a pareti spesse.

Caratteristiche principali della curvatubi con mandrino da 76 mm

Sistema a mandrino per piegature di qualità a parete spessa

Il sistema a mandrino integrato supporta la parete interna del tubo durante la piegatura, prevenendone il collasso, le grinze e l"ovulazione eccessiva, aspetto particolarmente importante per tubi in acciaio a pareti spesse con raggi di curvatura stretti. Il mandrino funziona con la matrice raschiante per controllare il flusso del materiale sul raggio interno della piega.

Azionamento completamente idraulico per una forza costante

Il motore del sistema da 7,5 kW aziona una pompa idraulica da 25 litri che eroga una pressione massima di 16 MPa. La configurazione completamente idraulica fornisce una forza di serraggio e piegatura costante su tutta la gamma di capacità, supportando la specifica in acciaio con parete spessa 76×5 mm.

Controllo PLC con encoder di precisione

Il sistema PLC gestisce il ciclo di piegatura e un encoder importato ad alta precisione monitora l"angolo di piegatura a ±0,10°. L"interfaccia touch screen consente agli operatori di impostare e memorizzare i parametri di piegatura, supportando la configurazione ripetibile per i cicli di produzione.

Specifiche tecniche per la curvatubi con mandrino da 76 mm

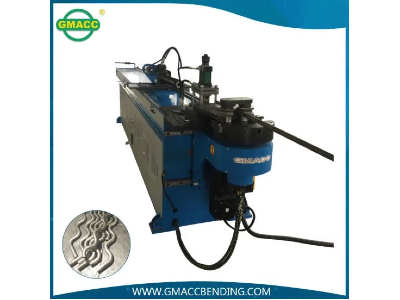

Sistema a mandrino della piegatubi con mandrino da 76 mm

Il mandrino è un componente fondamentale per la piegatura di tubi a pareti spesse. Viene inserito nel diametro interno del tubo e posizionato nel punto tangente della curvatura, fornendo supporto interno mentre il tubo viene trascinato sulla matrice di piegatura. Ciò riduce la tendenza della parete interna a raggrinzirsi e quella esterna ad assottigliarsi eccessivamente. La matrice raschiante, montata dietro la matrice di piegatura, pulisce il raggio interno del tubo per evitare accumuli di materiale. Insieme, il mandrino e la matrice raschiante consentono a questa macchina di produrre curve a raggio stretto (minimo 30 mm) in tubi di acciaio da 76×5 mm con ovalità controllata. Il sistema di spinta/spinta assistita fornisce ulteriore forza in avanti durante la piegatura, riducendo l"assottigliamento delle pareti all"esterno della piega per i materiali con pareti più spesse.

Applicazioni per la curvatubi con mandrino da 76 mm

Questa macchina serve gli utenti commerciali nella lavorazione di tubi in acciaio a pareti spesse, compresa la fabbricazione di componenti di recipienti a pressione, la produzione di raccordi per tubi per petrolio e gas, tubi strutturali per macchinari pesanti e produzione di mobili in acciaio. La capacità di 76×5 mm e il sistema a mandrino lo rendono adatto per applicazioni in cui è richiesta l"integrità della sezione trasversale di piegatura per il mantenimento della pressione o il carico strutturale. La distanza effettiva di 3.000 mm gestisce lunghezze di tubo standard per la produzione di raccordi e componenti. L"angolo di piega massimo di 190° copre i gomiti standard e le geometrie di piega personalizzate.

Garanzia di qualità per la piegatubi con mandrino da 76 mm

Il GM-SB-76NCB è certificato ISO 9001, CE e UL, con una garanzia di 2 anni che copre i difetti di fabbricazione. La struttura ha una capacità produttiva di 5.000 unità all"anno, garantendo tempi di consegna costanti per gli acquirenti aziendali. La macchina viene spedita dal porto di Shanghai, imballata per il trasporto marittimo. I termini di pagamento includono L/C e T/T. I principali componenti idraulici ed elettrici sono selezionati per la durabilità industriale e ogni macchina viene sottoposta a test funzionali prima della spedizione. I clienti aziendali possono richiedere un test di accettazione in fabbrica e prove di piegatura di campioni utilizzando il proprio materiale del tubo.

Domande frequenti sulla piegatubi con mandrino da 76 mm

Qual è la capacità massima di piegatura di questa macchina?

Il GM-SB-76NCB ha una capacità di piegatura massima di 76×5 mm, che lo rende adatto alla lavorazione di tubi in acciaio a pareti spesse.

In che modo il sistema a mandrino migliora la qualità della piega?

Il mandrino sostiene la parete interna del tubo durante la piegatura, prevenendone il collasso, le grinze e l"eccessiva ovalizzazione. Funzionando con la matrice raschiante e il sistema di spinta boost/assistita, consente piegature a raggio stretto (minimo 30 mm) in acciaio a pareti spesse con deformazione trasversale controllata.

Qual è la precisione di piegatura?

La precisione di piegatura è di ±0,10°, monitorata da un encoder importato ad alta precisione e gestita dal sistema di controllo PLC.

Qual è il raggio minimo di curvatura?

L"intervallo del raggio di curvatura è 30-350 mm, con un raggio di curvatura minimo di 30 mm.

Quali certificazioni e garanzie sono incluse?

La macchina è certificata ISO 9001, CE e UL e viene fornita con una garanzia di 2 anni contro i difetti di fabbricazione. L"impianto di produzione ha una capacità annua di 5.000 unità.
