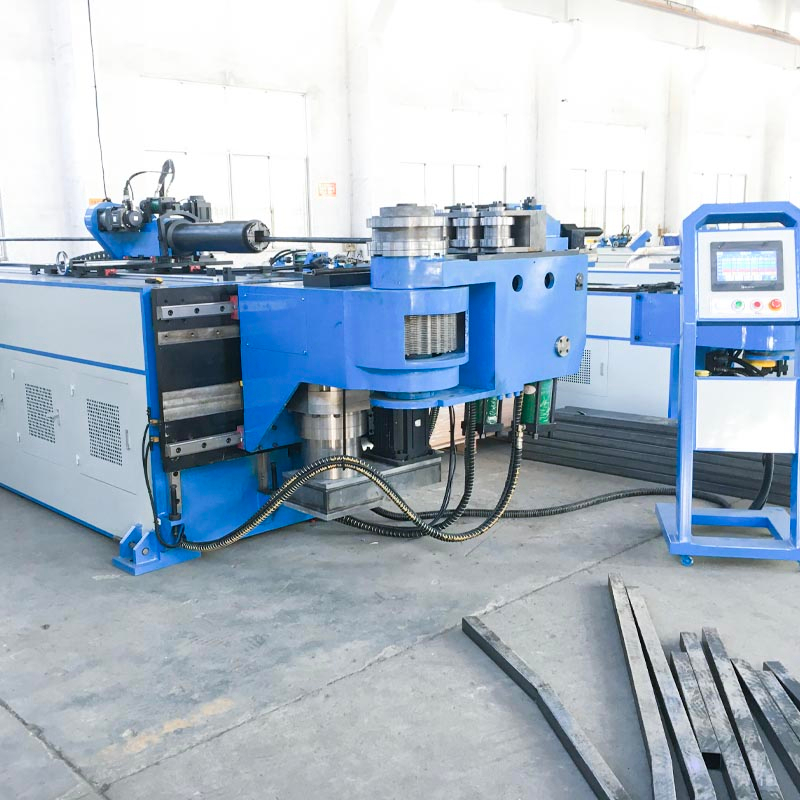

Macchina piegatubi monotesta a controllo numerico completamente automatico GM-SB-76CNC

Stato di disponibilità:
Quantità:

Caratteristica della macchina

La curvatubi monotesta a controllo numerico serie GM-SB-76CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura, Y, B, C tre coordinate di movimenti sotto controllo di precisione da computer industriale possono realizzare mandrino completamente automatico o mandrino fuori piegatura rapida , Macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di autodiagnosi degli errori, memoria dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza. La macchina adotta la piegatura del servomotore, l'alimentazione, la rotazione e lo spostamento dello stampo, può piegare i tubi di due diversi raggi in modo preciso e veloce e con la funzione di piegatura a spinta, che può piegare il tubo con un ampio raggio, è professionale 、 ad alta velocità 、 macchina piegatubi completamente automatica.


Parametro tecnico principale

Nome

Unità

Parametro

Max. Capacità di piegatura

mm

76 * 3

Capacità di piegatura max

mm

50 * 2

Raggio di curvatura max. Di piegatura

mm

30-350

Raggio di curvatura max. Di piegatura a spinta

mm

6D ~ ∞

Tolleranza R tra due stampi

mm

80

Lunghezza effettiva sul mandrino

mm

3800

Lunghezza massima di serraggio

mm

50

Max. Angolo di piegatura

°

190

Velocità di piegatura

° / sec

110

Velocità di svolta

° / sec

160

Velocità di alimentazione

mm / sec

800

Precisione di piegatura

°

± 0.10

Tornitura di precisione

°

± 0.10

Precisione di alimentazione

mm

± 0.10

Potenza del servomotore di rotazione

kW

1.5

Potenza servomotore Benging

kW

7.5

Alimentazione servomotore

kW

3

Potenza servomotore stampo in movimento

kW

1.5

Potenza motore del sistema

kW

5.5

Max. Pressione

Mpa

16

L * W * H (dimensione dell'imballaggio)

mm

5000 * 1200 * 1350

Peso

T

Circa 3.8


Configurazione del sistema di controllo idraulico ed elettronico

Nome

Produttore

Motore idraulico

Germania Siemens (Beide) o Runmali

Pompa idraulica

Wuxi Tuoli

Valvola idraulica

Japan Yuken

Bordo della via dell'olio

Taiwan Shanghong

Cilindro

Shanghai Qifan

Touch screen

Taiwan Weinview (Importato)

PLC

Giappone Mitsubishi (Importato)

Servomotore

Giappone Mitsubishi (Importato)

Controller d'angolo

Giappone Nemicon (Importato)

Interruttore di alimentazione

Taiwan Mingwei

Riduttore di flessione

HENGTE /

Riduttore rotante


Riduttore di alimentazione


Contattore

SCHNEIDER

Altre parti elettriche

Tedesco SCHNEIDER, Omron, Taiwan SHILIN (Importato)


Esempi di utensili

图片 2
