Caratteristiche della macchina

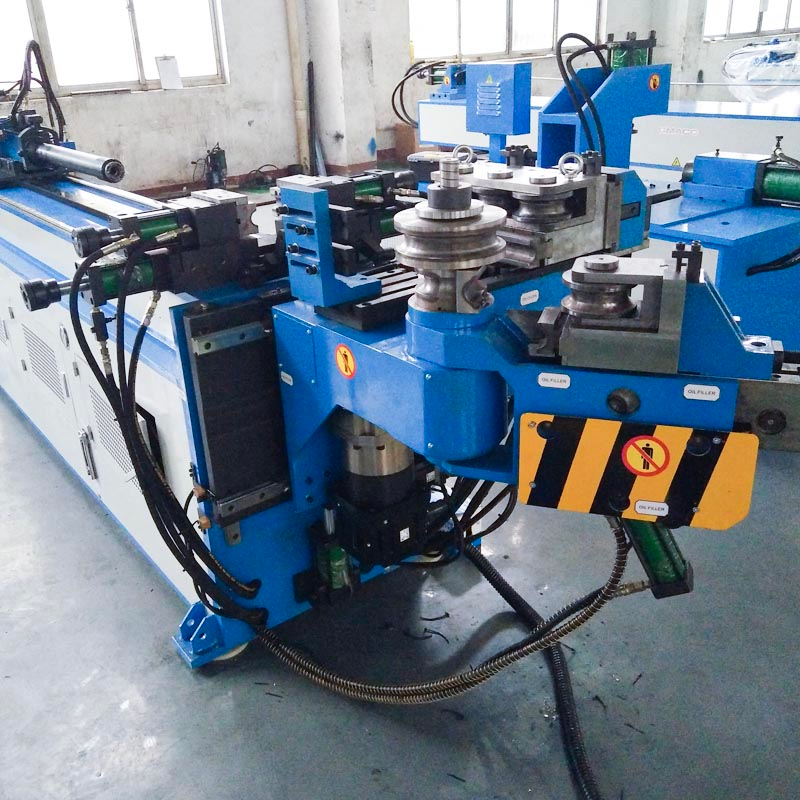

La curvatubi monotesta a controllo numerico serie GM-SB-38CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettrica. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura, Y, B, C tre coordinate di movimenti sotto controllo di precisione da computer industriale possono realizzare mandrino completamente automatico o mandrino fuori piegatura rapida , Macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di autodiagnosi degli errori, memoria dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza. La macchina adotta la piegatura del servomotore, l'alimentazione, la rotazione e lo spostamento dello stampo, può piegare i tubi di due diversi raggi in modo preciso e veloce, che può piegare il tubo con un ampio raggio, è una macchina piegatubi completamente automatica professionale, ad alta velocità.
Nome | Unità | Parametro |
Max. Capacità di piegatura | mm | 38 * 2 |
Capacità di piegatura max | mm | 28 * 2 |
Raggio di curvatura max. Di piegatura | mm | 20-200 |
Raggio di curvatura max. Di piegatura a spinta | mm | 6D ~ ∞ |
Tolleranza R tra due stampi | mm | 50 |
Lunghezza effettiva sul mandrino | mm | 3200 |
Max. Angolo di piegatura | ° | 190 |
Velocità di piegatura | ° / sec | 120 |
Velocità di svolta | ° / sec | 200 |
Velocità di alimentazione | mm / sec | 800 |
Precisione di piegatura | ° | ± 0.10 |
Tornitura di precisione | ° | ± 0.10 |
Precisione di alimentazione | mm | ± 0.10 |
Potenza del servomotore di rotazione | kW | 0.4 |
Potenza servomotore Benging | kW | 3.5 |
Alimentazione servomotore | kW | 1.5 |
Potenza servomotore stampo in movimento | kW | 0.75 |
Max. Pressione | Mpa | 16 |
L * W * H (dimensione dell'imballaggio) | mm | 4200 * 700 * 1300 |
Peso | T | Circa 2.2 |
Configurazione del sistema di controllo idraulico ed elettronico
Nome | Produttore |
Motore idraulico | Germania Siemens （Beide） / Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Japan Yuken （Importato） |
Consiglio della via dell'olio | Taiwan Shanghong （Importato） |
Cilindro | Shanghai Qifan |
Touch screen | Taiwan Weinview （Importato) |
PLC | Giappone Mitsubishi （Importato） |
Servomotore | Giappone Mitsubishi （Importato） |
Controller d'angolo | Giappone Nemicon （Importato） |
Interruttore di alimentazione | Taiwan Mingwei |
Trasformatore | Wuxi Xinyu |
Esempi di utensili
