Caratteristica della macchina

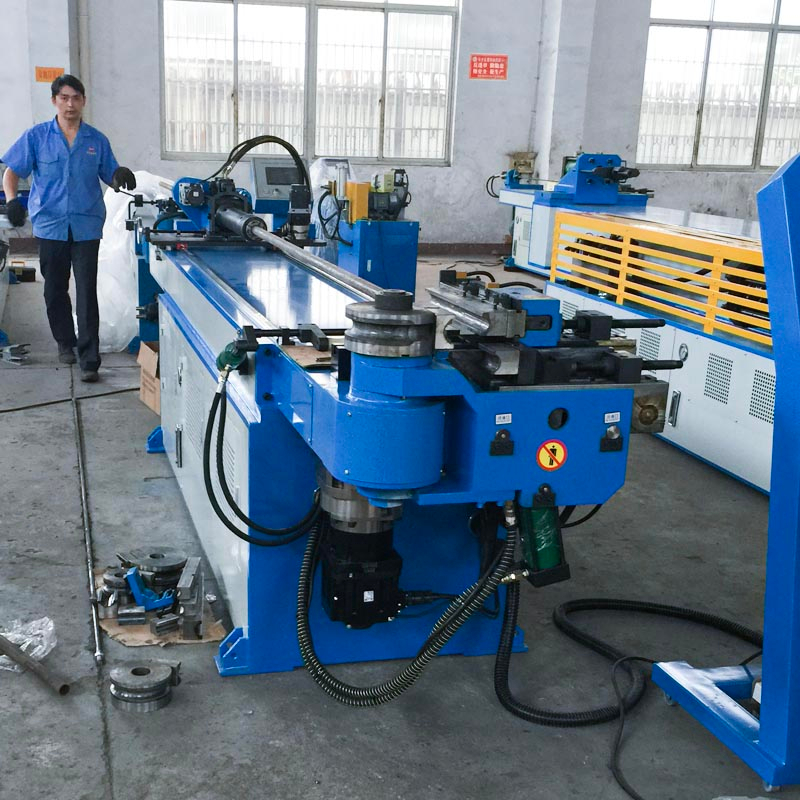

La curvatubi monotesta a controllo numerico serie GM-SB-63CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura, Y, B, C tre coordinate di movimenti sotto controllo di precisione da computer industriale possono realizzare una piegatura rapida del mandrino completamente automatica o disattivata , Macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di flessione dei componenti, allarmi di autodiagnosi degli errori, memoria dopo lo spegnimento e protezione di sicurezza. La piegatura del tubo (asse C), la rotazione del tubo (asse B) e l'alimentazione del tubo (asse Y) sono tutti azionati dal servomotore. Tecnologia avanzata, elevata affidabilità dell'automazione, design integrato rendono la macchina piegatubi CNC la macchina per la lavorazione di tubi di prima classe al mondo.
Nome | Unità | Parametro |
Tubo tondo in acciaio dolce | mm | ￠ 63 * 3 |
Acciaio inossidabile | mm | ￠ 63 * 2 |
Tubo quadrato in acciaio dolce | mm | 50 * 50 * 2.5 |
Tubo rettangolare in acciaio dolce | mm | 50 * 45 * 2,5 |
Barra piena tonda in acciaio dolce | mm | ￠ 25 |
Barra piena quadrata in acciaio dolce | mm | 20 * 20 |
Min. raggio di curvatura | mm | 25 |
Max. Raggio di curvatura (standard) | mm | 300 |
Corsa regolabile di bloccaggio | mm | 0-136 |
Corsa regolabile in spalla | mm | 300 |
Corsa regolabile di ritorno del mandrino | mm | 0-136 |
Max. Angolo di piegatura | ° | 190 ° |
Attraverso la distanza effettiva | mm | 3600 |
Velocità di piegatura (max.) | ° / sec | 110 |
Velocità di rotazione (asse Z) | ° / sec | 160 |
Velocità di avanzamento (asse X.) | mm / sec | 800 |
Angolo di piegatura Precisione | ° | ± 0.10 |
Precisione angolo di rotazione - asse Z | ° | ± 0.10 |
Precisione spostamento - asse X | mm | ± 0.10 |
Potenza del servomotore di piegatura | KW | 7 |
Potenza del servomotore di rotazione | KW | 1 |
Alimentazione del servomotore | KW | 1 |
Potenza motore del sistema | KW | 5.5 |
Max. Pressione | Mpa | 16 |
L * W * H (dimensione dell'imballaggio) | mm | 4900 * 1200 * 1350 |
Peso macchina | T | CIRCA 3.2 |
Parametro tecnico principale
Nome | Produttore |
Motore idraulico | Germania Siemens （Beide） o Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Japan Yuken （Importato） |
Consiglio della via dell'olio | Taiwan Shanghong （Importato） |
Cilindro | Shanghai Qifan |
Touch screen | Taiwan Weinview （Importato) |
PLC | Giappone Mitsubishi （Importato） |
Controller d'angolo | Giappone Nemicon （Importato） |
Interruttore di alimentazione | Taiwan Mingwei |
Servomotore rotazione / alimentazione / piegatura | Giappone Mitsubishi （Importato） |
Contattore | Schneider |
