Caratteristica della macchina

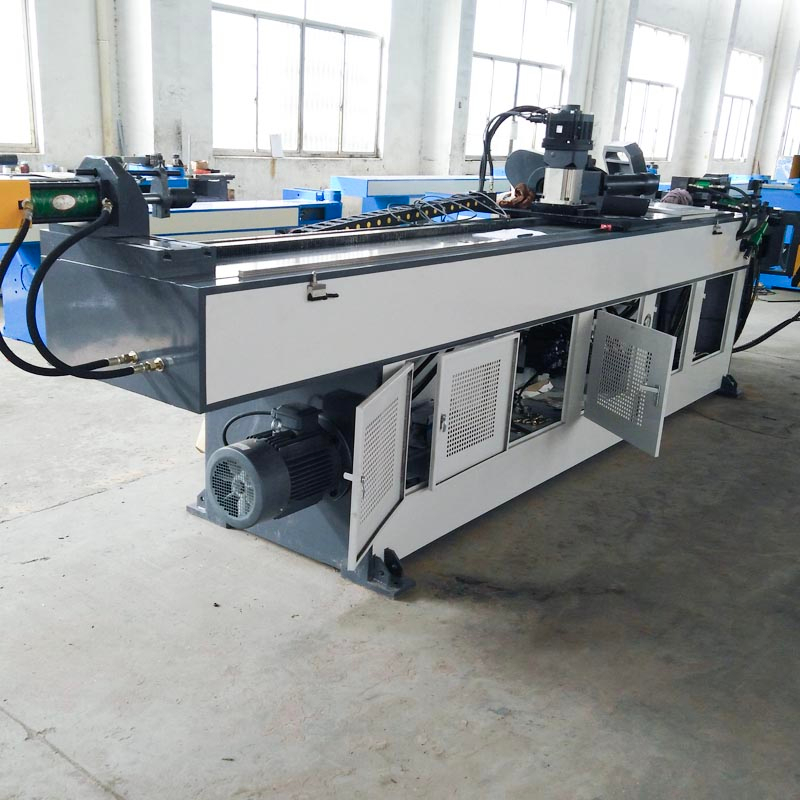

La piegatrice per tubi monotesta CNC serie GM-SB-63CNC è una combinazione della tecnologia della nostra azienda e della tecnologia avanzata italiana, che integra prodotti macchina, idraulici ed elettrici. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e sequenze di piegatura. Sotto il controllo preciso del computer industriale, le tre coordinate di movimento di Y, B e C possono realizzare il mandrino automatico su e giù. Per una piegatura rapida, la macchina utensile CNC dispone anche di funzioni avanzate come compensazione del ritorno elastico di piegatura dei componenti, allarme di autodiagnosi degli errori, archiviazione della memoria dopo un'interruzione di corrente, lubrificazione automatica e protezione di sicurezza. Questa macchina adotta il servomotore per piegare, alimentare, ruotare e spostare gli stampi. Può piegare due tipi di tubi con raggi diversi in modo accurato e rapido e ha una funzione di piegatura a spinta, che può piegare tubi di grande raggio. È una piegatrice professionale e ad alta velocità, completamente automatica.
Nome | Unità | Parametro |
Max. Capacità di piegatura | mm | 63 * 3 |
Raggio di curvatura max. Di piegatura | mm | 25-300 |
Raggio di curvatura max. Di piegatura a spinta | mm | 6D ~ ∞ |
Tolleranza R tra due stampi | mm | 60 |
Lunghezza effettiva sul mandrino | mm | 3600 |
Max. Angolo di piegatura | ° | 190 |
Velocità di piegatura | ° / sec | 110 |
Velocità di svolta | ° / sec | 160 |
Velocità di alimentazione | mm / sec | 800 |
Precisione di piegatura | ° | ± 0.10 |
Tornitura di precisione | ° | ± 0.10 |
Precisione di alimentazione | mm | ± 0.10 |
Potenza del servomotore di rotazione | kW | 1 |
Potenza servomotore Benging | kW | 7 |
Alimentazione servomotore | kW | 3 |
Potenza servomotore stampo in movimento | kW | 1 |
Potenza della pompa dell'olio | kW | 5.5 |
Max. Pressione | Mpa | 16 |
L * W * H (dimensione dell'imballaggio) | mm | 5000 * 1200 * 1350 |
Peso | T | Circa 3.5 |
Configurazione del sistema di controllo idraulico ed elettronico
Nome | Produttore |
Motore idraulico | Germania Siemens （Beide） o Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Japan Yuken （Importato） |
Bordo della via dell'olio | Taiwan Shanghong （Importato） |
Cilindro | Shanghai Qifan |
Touch screen | Taiwan Weinview （Importato) |
PLC | Giappone Mitsubishi （Importato） |
Servomotore | Giappone Mitsubishi （Importato） |
Controller d'angolo | Giappone Nemicon （Importato） |
Interruttore di alimentazione | Taiwan Mingwei |
Riduttore di flessione | HENGTE / |
Riduttore rotante | |
Riduttore di alimentazione | |
Contattore | SCHNEIDER |
Altre parti elettriche | Tedesco SCHNEIDER, Omron, Taiwan SHILIN （Importato） |
Esempi di utensili
