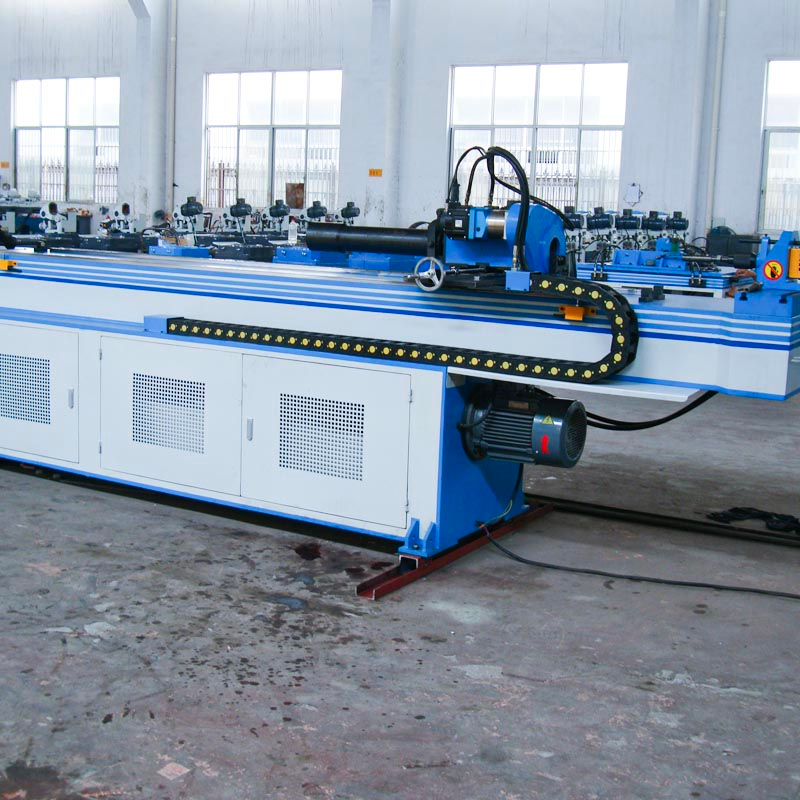

GM-SB-76CNC Controllo numerico completamente automatico

Stato di disponibilità:
Quantità:

Caratteristica della macchina

La curvatubi monotesta a controllo numerico serie GM-SB-76CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura, Y, B, C tre coordinate di movimenti sotto controllo di precisione da computer industriale possono realizzare una piegatura rapida del mandrino completamente automatica o disattivata con avanzamento 、 rotante e piegante il tutto comandato da servomotore. Macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di autodiagnostica degli errori, memoria dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza,


Parametro tecnico principale

Nome

Unità

Parametro

Tubo tondo in acciaio dolce

mm

¢ 76 * 3

Min. raggio di curvatura

mm

30

Max. Raggio di curvatura (standard)

mm

350

Sporgenza della testa (sul centro di piegatura)

mm

600

Altezza della testa (al centro di flessione)

mm

580

Altezza centro di piegatura (da pavimento)

mm

1060

Max. passaggio bar all'interno del P.O.B. posizionatore

mm

50

Corsa regolabile di bloccaggio

mm

0-136

Corsa regolabile in spalla

mm

300

Corsa regolabile di ritrazione del mandrino

mm

0-136

Max. Angolo di piegatura

°

190 °

Attraverso la distanza effettiva

mm

3800

Velocità di piegatura (max.)

° / sec

110

Max. velocità di rotazione (asse Z)

° / sec

160

Max. velocità di avanzamento (asse X.)

mm / sec

800

Angolo di piegatura Precisione

°

± 0.10

Precisione angolo di rotazione - asse Z

°

± 0.10

Precisione spostamento - asse X

mm

± 0.10

Potenza del servomotore di piegatura

KW

7

Potenza del servomotore di rotazione

KW

1

Alimentazione del servomotore

KW

3

Potenza motore del sistema

KW

5.5

Volume della pompa idraulica

L

19

Max. Pressione

Mpa

16

L * W * H (dimensione dell'imballaggio)

mm

5000 * 1200 * 1350

Peso macchina

T

CIRCA 3.8


Configurazione del sistema di controllo idraulico ed elettronico

Nome

Produttore

Motore idraulico

Germania Siemens (Beide) o Runmali

Pompa idraulica

Wuxi Tuoli

Valvola idraulica

Japan Yuken (Importato)

Bordo della via dell'olio

Taiwan Shanghong (Importato)

Cilindro

Shanghai Qifan

Tubo dell'olio

Zhejiang

Touch screen

Taiwan Weinview (Importato)

PLC

Giappone Mitsubishi (Importato)

Servomotore

Giappone Mitsubishi (Importato)

Controller d'angolo

Giappone Nemicon (Importato)

Interruttore di alimentazione

Taiwan MINGWEI

Contattore

Schneider


Esempi di utensili

图片 2
