Caratteristica della macchina
La serie è stata adattata in particolare alle esigenze del mercato mondiale professionale. Tutte le parti, la struttura e le caratteristiche sono simili allo standard dell'ingegneria meccanica europea. La nostra esperienza professionale e i progetti di disegni per impianti elettrici, elettronici, idraulici e meccanici di aziende note portano all'aggiornamento dei sistemi delle macchine con prestazioni accurate e interessanti.

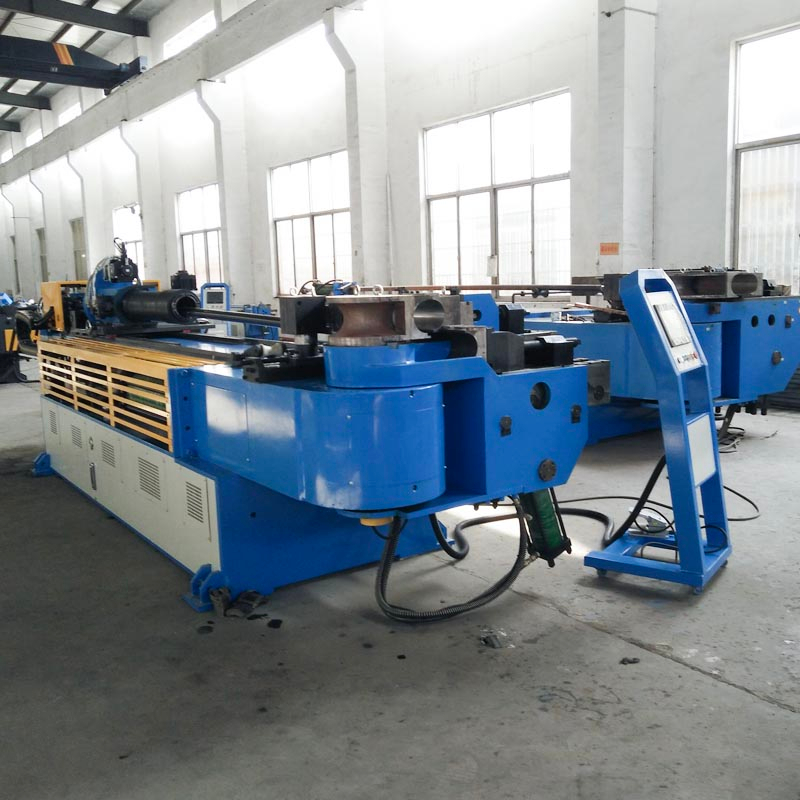

La curvatubi monotesta a controllo numerico della serie GM-SB-CNC è il prodotto della combinazione con la nostra tecnologia e la tecnologia italiana avanzata, integrata con macchina, idraulica ed elettricità. Questa serie adotta un pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Le tre coordinate di movimento Y, B, C sotto il controllo di precisione del computer industriale possono realizzare piegature rapide completamente automatiche con mandrino acceso o spento, macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di flessione dei componenti, allarme di autodiagnosi degli errori, memorizzazione dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza. La tecnologia avanzata, l'elevata affidabilità dell'automazione e il design integrato rendono la macchina piegatubi CNC la macchina per la lavorazione dei tubi di prima classe al mondo.
Parametro tecnico principale
Nome | Unità | Parametro |
Tubo tondo in acciaio dolce | mm | ￠129*10 |
Acciaio inossidabile | mm | ￠129*6 |
Tubo tondo ricotto in lega leggera | mm | ￠129*14 |
Tubo quadrato in acciaio dolce | mm | 100*100*6 |
Tubo rettangolare in acciaio Mile | mm | 105*95*6 |
Barra solida rotonda in acciaio dolce | mm | ￠65 |
Barra solida quadrata in acciaio dolce | mm | 55*55 |
minimo raggio di curvatura | mm | 50 |
Massimo. Raggio di curvatura (standard) | mm | 550 |
Sporgenza testa (su centro di piega) | mm | 500 |
Altezza testa (sul centro di piegatura) | mm | 720 |
Altezza centro di piegatura (da pavimento) | mm | 1235 |
Massimo. passaggio della barra all'interno del posizionatore POB | mm | 80 |
Corsa regolabile di serraggio | mm | 0-150 |
Corsa regolabile in spalla | mm | 500 |
Corsa regolabile in rientro mandrino | mm | 0-220 |
Massimo. Angolo di piegatura | ° | 190° |
Attraverso la distanza effettiva | mm | 4500 |
Velocità di piegatura (massima) | °/sec | 15 |
Massimo. velocità di rotazione (asse Z) | °/sec | 120 |
Massimo. velocità di avanzamento (asse X.) | mm/sec | 400 |
Precisione dell'angolo di piega | ° | ±0,10 |
Precisione dell'angolo di rotazione - asse Z | ° | ±0,10 |
Precisione di spostamento - asse X | mm | ±0,10 |
Potenza del servomotore di rotazione | chilowatt | 3 |
Alimentazione del servomotore | chilowatt | 3 |
Motore del sistema Energia | chilowatt | 15 |
Pompa idraulica Volume | L | 41 |
Massimo. Pressione | MPa | 16 |
L*W*H (dimensione imballo) | mm | 6000*1800*1300 |
Peso della macchina | T | CIRCA 7,5 |
Configurazione del sistema di controllo idraulico ed elettronico
Nome | Produttore |
Motore idraulico | Siemens（BEIDE）o Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Yuken giapponese (importato) |
Consiglio della via petrolifera | Taiwan Shanghong (importato) |
Cilindro | Shangai Qifan |
Schermo tattile | Taiwan Weinview (importato) |
PLC | Giappone Mitsubishi（Importato） |
Controllore dell'angolo | Nemicon giapponese (importato) |
Cambiare alimentazione | Taiwan Mingwei |
Servomotore di rotazione/alimentazione | Giappone Mitsubishi（Importato） |
Contattore | SCHNEIDER tedesco (importato) |
Campioni di piegatura
Campioni di utensili
