38CNC
GMACC
846219000
Descrizione del prodotto

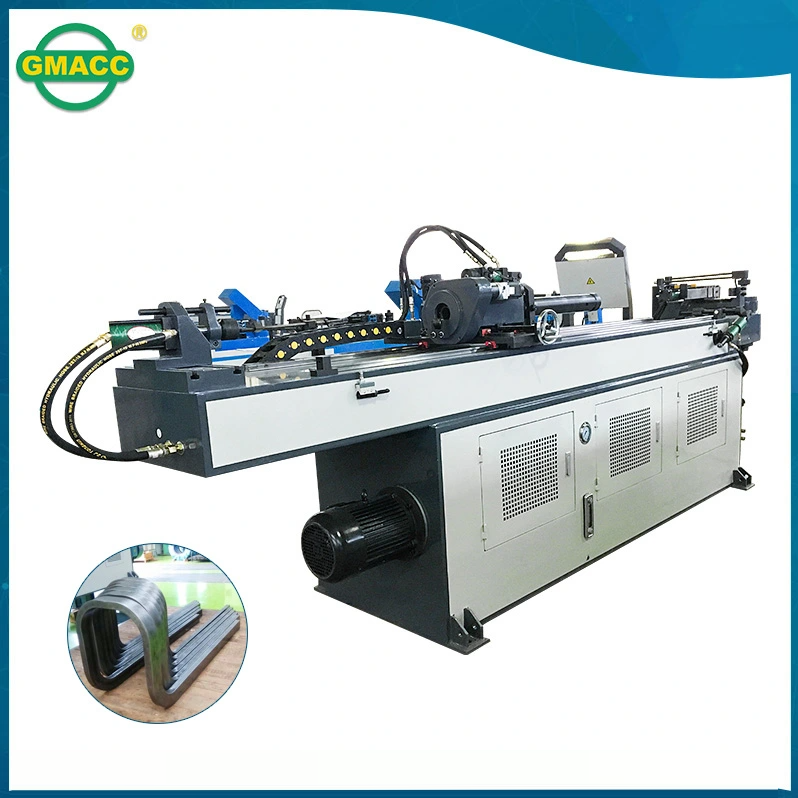

La curvatubi monotesta a controllo numerico serie GM-SB-50CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Y, B, C tre coordinate di movimenti sotto controllo di precisione da computer industriale possono realizzare una piegatura rapida del mandrino completamente automatica, macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di auto diagnosi degli errori, memoria di archiviazione dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza. La rotazione del tubo (asse B) e l'alimentazione del tubo (asse Y) sono entrambi azionati dal servomotore. La curvatura del tubo (asse C) è idraulica tramite cilindro.
| Nome | Unità | Parametro |
| Tubo tondo in acciaio dolce | mm | 50 * 2 |
| Gamma del raggio di curvatura | mm | 20-250 |
| Max. Angolo di piegatura | ° | 190 ° |
| Velocità di piegatura | ° / sec | 45 |
| Velocità di svolta | ° / sec | 200 |
| Velocità di alimentazione | mm / sec | 1000 |
| Precisione di piegatura | ° | ± 0.10 |
| Tornitura di precisione | ° | ± 0.10 |
| Precisione di alimentazione | ° | ± 0.10 |
| Potenza del servomotore di rotazione | kW | 0.75 |
| Alimentazione servomotore | kW | 0.75 |
| Sebbene distanza effettiva | mm | 3500 |
| Potenza motore del sistema | kW | 5.5 |
| Max. Pressione | Mpa | 16 |
| Volume di mandata della pompa dell'olio | L | 17 |
| L * W * H (dimensione dell'imballaggio) | mm | 4500 * 1100 * 1600 |
| Peso | T | 2.5 |
| Nome | Produttore |
| Motore idraulico | Suzhou Runmali |
| Pompa idraulica | Wuxi Tuoli |
| Valvola idraulica | Japan Yuken (importato) |
| Consiglio della via dell'olio | Suzhou Boguan |
| Cilindro | Shanghai Qifan |
| Tubo dell'olio | Suzhou Kejia |
| Touch screen | Taiwan Weinview (importato) |
| PLC | Giappone Mitsubishi (importato) |
| Servomotore | Giappone Mitsubishi (importato) |
| Controller d'angolo | Japan Nemicon (importato) |
| Interruttore di alimentazione | Wenzhou Changxing |
| Contattore | SCHNEIDER tedesco (importato) |
