Piegatubi in acciaio automatico semplice a forma di U a 3 rulli

La serie è stata adattata in particolare alle esigenze del mercato mondiale professionale. Tutte le parti, la struttura e le caratteristiche sono simili allo standard dell'ingegneria meccanica europea. La nostra esperienza professionale e i progetti di disegni per impianti elettrici, elettronici, idraulici e meccanici di aziende note portano all'aggiornamento dei sistemi delle macchine con prestazioni accurate e interessanti.

SKU:
Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
GM-100CNC
marchio prodotto:
GMACC
Codice Prodotto:
8462219000

Caratteristica della macchina

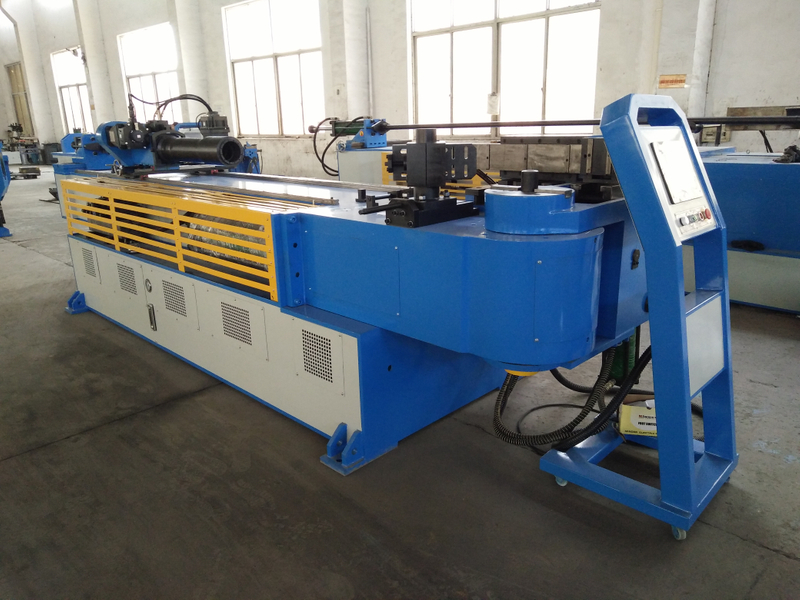

Piegatubi in acciaio a 3 rulli GM-SB-100CNC

Serie GM-SB-CNC La curvatubi monotesta a controllo numerico è il prodotto della combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta un pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Le tre coordinate di movimento Y, B, C sotto il controllo di precisione del computer industriale possono realizzare piegature rapide completamente automatiche con mandrino acceso o spento, macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di flessione dei componenti, allarme di autodiagnosi degli errori, memorizzazione dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza. La tecnologia avanzata, l'elevata affidabilità dell'automazione e il design integrato rendono la macchina piegatubi CNC la macchina per la lavorazione dei tubi di prima classe al mondo.

Parametro tecnico principale

Nome	Unità	Parametro
Tubo tondo in acciaio dolce	mm	￠100*8
Acciaio inossidabile	mm	￠100*5
Tubo tondo ricotto in lega leggera	mm	￠100*10
Tubo quadrato in acciaio dolce	mm	70706
Tubo rettangolare in acciaio dolce	mm	75656
Barra solida rotonda in acciaio dolce	mm	￠40
Barra solida quadrata in acciaio dolce	mm	35*35
minimo raggio di curvatura	mm	40
Massimo. Raggio di curvatura (standard)	mm	400
Sporgenza testa (su centro di piega)	mm	460
Altezza testa (sul centro di piegatura)	mm	610
Altezza centro di piegatura (da pavimento)	mm	1140
Massimo. passaggio della barra all'interno del posizionatore POB	mm	70
Corsa regolabile di serraggio	mm	0-140
Corsa regolabile in spalla	mm	350
Corsa regolabile in rientro mandrino	mm	0-150
Massimo. Angolo di piegatura	°	190°
Girdistanza effettiva sufficiente	mm	4000
Velocità di piegatura (massima)	°/sec	25
Massimo. velocità di rotazione (asse Z)	°/sec	160
Massimo. foraggiovelocità di rotazione (asse X.)	mm/sec	500
Precisione dell'angolo di piega	°	±0,10
Precisione dell'angolo di rotazione - asse Z	°	±0,10
Precisione di spostamento - asse X	mm	±0,10
Potenza del servomotore di rotazione	chilowatt	1.5
Alimentazione del servomotore	chilowatt	1.5
Motore del sistema Energia	chilowatt	11
Idraulico Pompa Volume	L	30
Massimo. Pressione	MPa	16
LWH (dimensione imballo)	mm	530013501200
Peso della macchina	T	CIRCA 4.8

Ø Configurazione del sistema di controllo idraulico ed elettronico

Nome	Produttore
Motore idraulico	Germania Siemens（Beide）o Runmali
Pompa idraulica	Wuxi Tuoli
Valvola idraulica	Yuken giapponese (importato)
Consiglio della via petrolifera	Taiwan Shanghong （Importato）
Cilindro	ShangaiQifan
Schermo tattile	Taiwan Weinview（Importato)
PLC	Giappone Mitsubishi（Importato）
Controllore dell'angolo	Nemicon giapponese (importato)
Cambiare alimentazione	Taiwan Mingwei
Servomotore di rotazione/alimentazione	Giappone Mitsubishi（Importato）
Contattore	Schneider

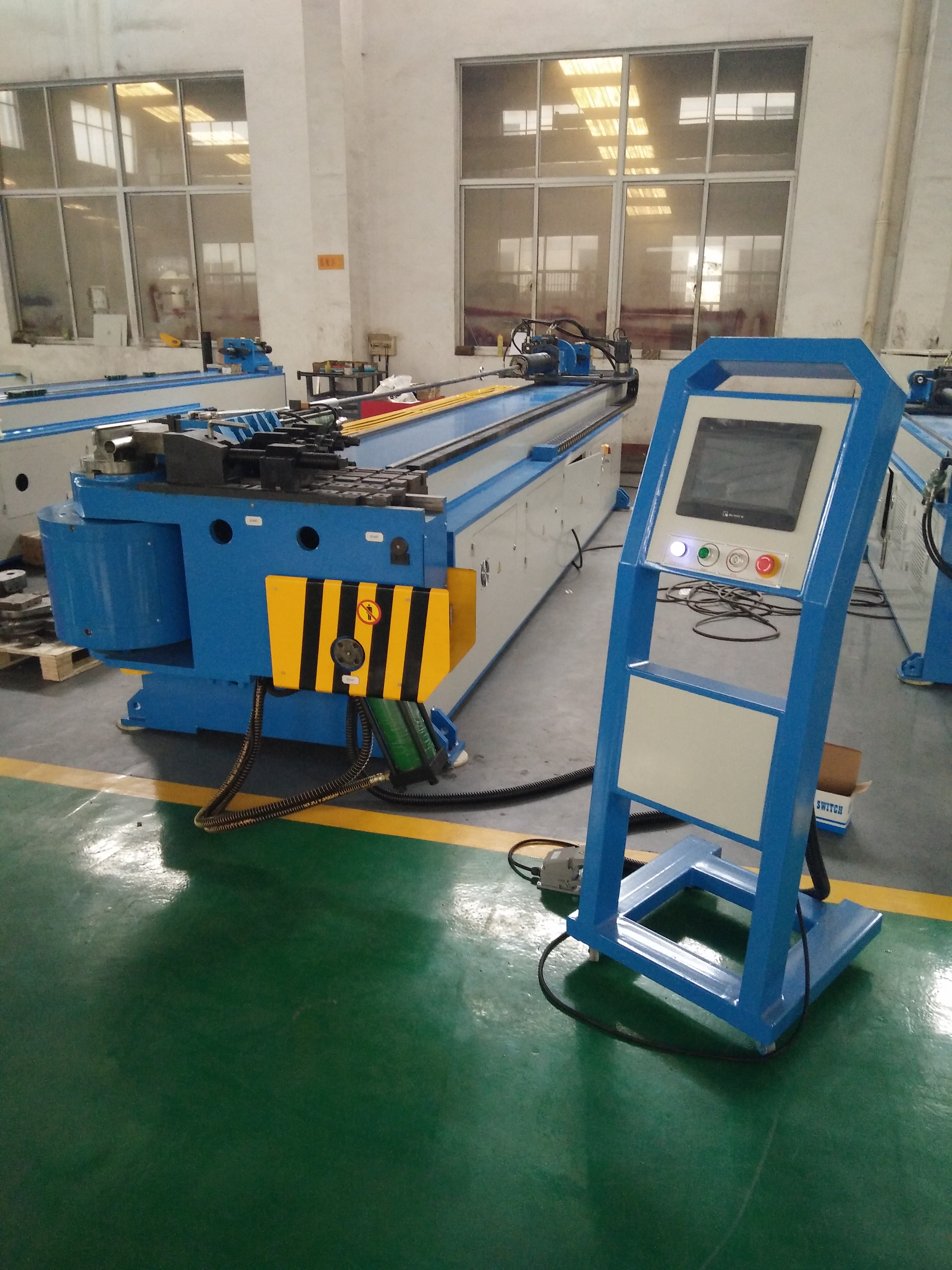

Macchina piegatubi portatile

Parametro tecnico principale

Nome	Unità	Parametro
Tubo tondo in acciaio dolce	mm	￠100*8
Acciaio inossidabile	mm	￠100*5
Tubo tondo ricotto in lega leggera	mm	￠100*10
Tubo quadrato in acciaio dolce	mm	70706
Tubo rettangolare in acciaio dolce	mm	75656
Barra solida rotonda in acciaio dolce	mm	￠40
Barra solida quadrata in acciaio dolce	mm	35*35
minimo raggio di curvatura	mm	40
Massimo. Raggio di curvatura (standard)	mm	400
Sporgenza testa (su centro di piega)	mm	460
Altezza testa (sul centro di piegatura)	mm	610
Altezza centro di piegatura (da pavimento)	mm	1140
Massimo. passaggio della barra all'interno del posizionatore POB	mm	70
Corsa regolabile di serraggio	mm	0-140
Corsa regolabile in spalla	mm	350
Corsa regolabile in rientro mandrino	mm	0-150
Massimo. Angolo di piegatura	°	190°
Attraverso la distanza effettiva	mm	4000
Velocità di piegatura (massima)	°/sec	25
Massimo. velocità di rotazione (asse Z)	°/sec	160
Massimo. velocità di avanzamento (asse X.)	mm/sec	500
Precisione dell'angolo di piega	°	±0,10
Precisione dell'angolo di rotazione - asse Z	°	±0,10
Precisione di spostamento - asse X	mm	±0,10
Potenza del servomotore di rotazione	chilowatt	1.5
Alimentazione del servomotore	chilowatt	1.5
Motore del sistema Energia	chilowatt	11
Pompa idraulica Volume	L	30
Massimo. Pressione	MPa	16
LWH (dimensione imballo)	mm	530013501200
Peso della macchina	T	CIRCA 4.8

Configurazione del sistema di controllo idraulico ed elettronico

Nome	Produttore
Motore idraulico	Germania Siemens（Beide）o Runmali
Pompa idraulica	Wuxi Tuoli
Valvola idraulica	Yuken giapponese (importato)
Consiglio della via petrolifera	Taiwan Shanghong (importato)
Cilindro	Shangai Qifan
Schermo tattile	Taiwan Weinview (importato)
PLC	Giappone Mitsubishi（Importato）
Controllore dell'angolo	Nemicon giapponese (importato)
Cambiare alimentazione	Taiwan Mingwei
Servomotore di rotazione/alimentazione	Giappone Mitsubishi（Importato）
Contattore	Schneider
