Caratteristica della macchina
La serie è stata adattata in particolare alle esigenze del mercato mondiale professionale. Tutte le parti, la struttura e le caratteristiche sono simili allo standard dell'ingegneria meccanica dall'Europa.La nostra esperienza professionale ei nostri progetti di disegni per elettrici, elettronici, idraulici e meccanici di aziende note portano all'aggiornamento dei sistemi delle macchine per prestazioni accurate e attraenti.

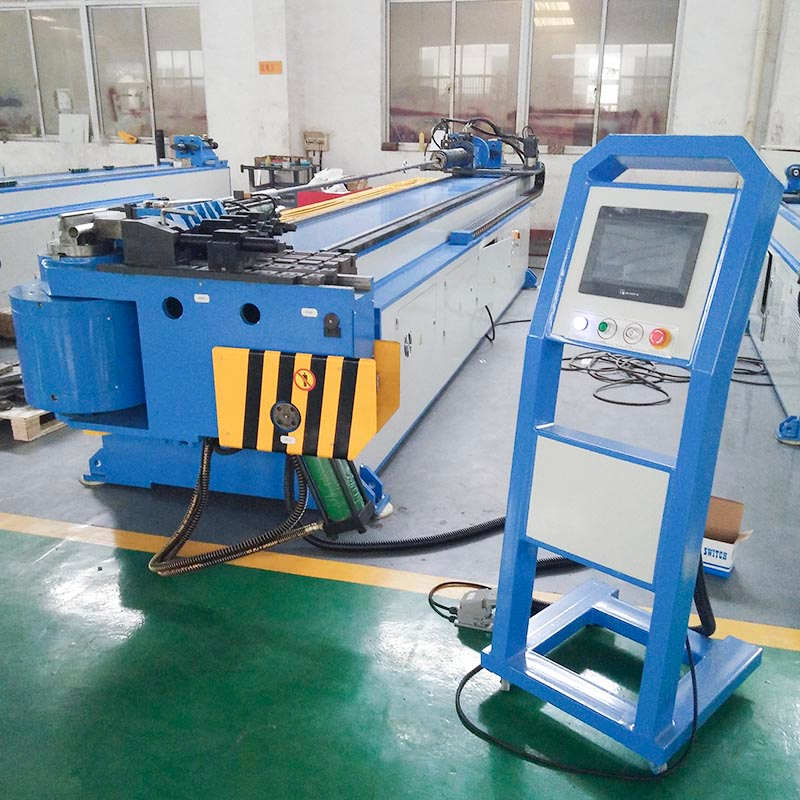

La curvatubi monotesta a controllo numerico serie GM-SB-CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Y, B, C tre coordinate di movimento sotto controllo di precisione da computer industriale possono realizzare piegature rapide completamente automatiche, macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di auto diagnosi degli errori, memoria di archiviazione dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza. Tecnologia avanzata, elevata affidabilità dell'automazione, design integrato rendono la macchina piegatubi CNC la macchina per la lavorazione di tubi di prima classe al mondo.
Parametro tecnico principale
Nome | Unità | Parametro |
Tubo tondo in acciaio dolce | mm | ￠ 100 * 8 |
Acciaio inossidabile | mm | ￠ 100 * 5 |
Tubo tondo ricotto in lega leggera | mm | ￠ 100 * 10 |
Tubo quadrato in acciaio dolce | mm | 70 * 70 * 6 |
Tubo rettangolare in acciaio dolce | mm | 75 * 65 * 6 |
Barra piena tonda in acciaio dolce | mm | ￠ 40 |
Barra piena quadrata in acciaio dolce | mm | 35 * 35 |
Min. raggio di curvatura | mm | 40 |
Max. Raggio di curvatura (standard) | mm | 400 |
Sporgenza della testa (sul centro di piegatura) | mm | 460 |
Altezza della testa (al centro di flessione) | mm | 610 |
Altezza centro di piegatura (da pavimento) | mm | 1140 |
Max. passaggio bar all'interno del P.O.B. posizionatore | mm | 70 |
Corsa regolabile di bloccaggio | mm | 0-140 |
Corsa regolabile in spalla | mm | 350 |
Corsa regolabile di ritrazione del mandrino | mm | 0-150 |
Max. Angolo di piegatura | ° | 190 ° |
Attraverso la distanza effettiva | mm | 4000 |
Velocità di piegatura (max.) | ° / sec | 25 |
Max. velocità di rotazione (asse Z) | ° / sec | 160 |
Max. velocità di avanzamento (asse X.) | mm / sec | 500 |
Angolo di piegatura Precisione | ° | ± 0.10 |
Precisione angolo di rotazione - asse Z | ° | ± 0.10 |
Precisione spostamento - asse X | mm | ± 0.10 |
Potenza del servomotore di rotazione | KW | 1.5 |
Alimentazione del servomotore | KW | 1.5 |
Potenza motore del sistema | KW | 11 |
Volume della pompa idraulica | L | 30 |
Max. Pressione | Mpa | 16 |
L * W * H (dimensione dell'imballaggio) | mm | 5300 * 1350 * 1200 |
Peso macchina | T | CIRCA 4.8 |
Configurazione del sistema di controllo idraulico ed elettronico
Nome | Produttore |
Motore idraulico | Germania Siemens （Beide） o Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Japan Yuken （Importato） |
Bordo della via dell'olio | Taiwan Shanghong （Importato） |
Cilindro | Shanghai Qifan |
Touch screen | Taiwan Weinview （Importato) |
PLC | Giappone Mitsubishi （Importato） |
Controller d'angolo | Giappone Nemicon （Importato） |
Interruttore di alimentazione | Taiwan Mingwei |
Servomotore rotante / alimentatore | Giappone Mitsubishi （Importato） |
Contattore | Schneider |
Campioni di piegatura
Esempi di utensili
