GM-76CNC-2A-1S
GMACC
8462219000
Descrizione del prodotto

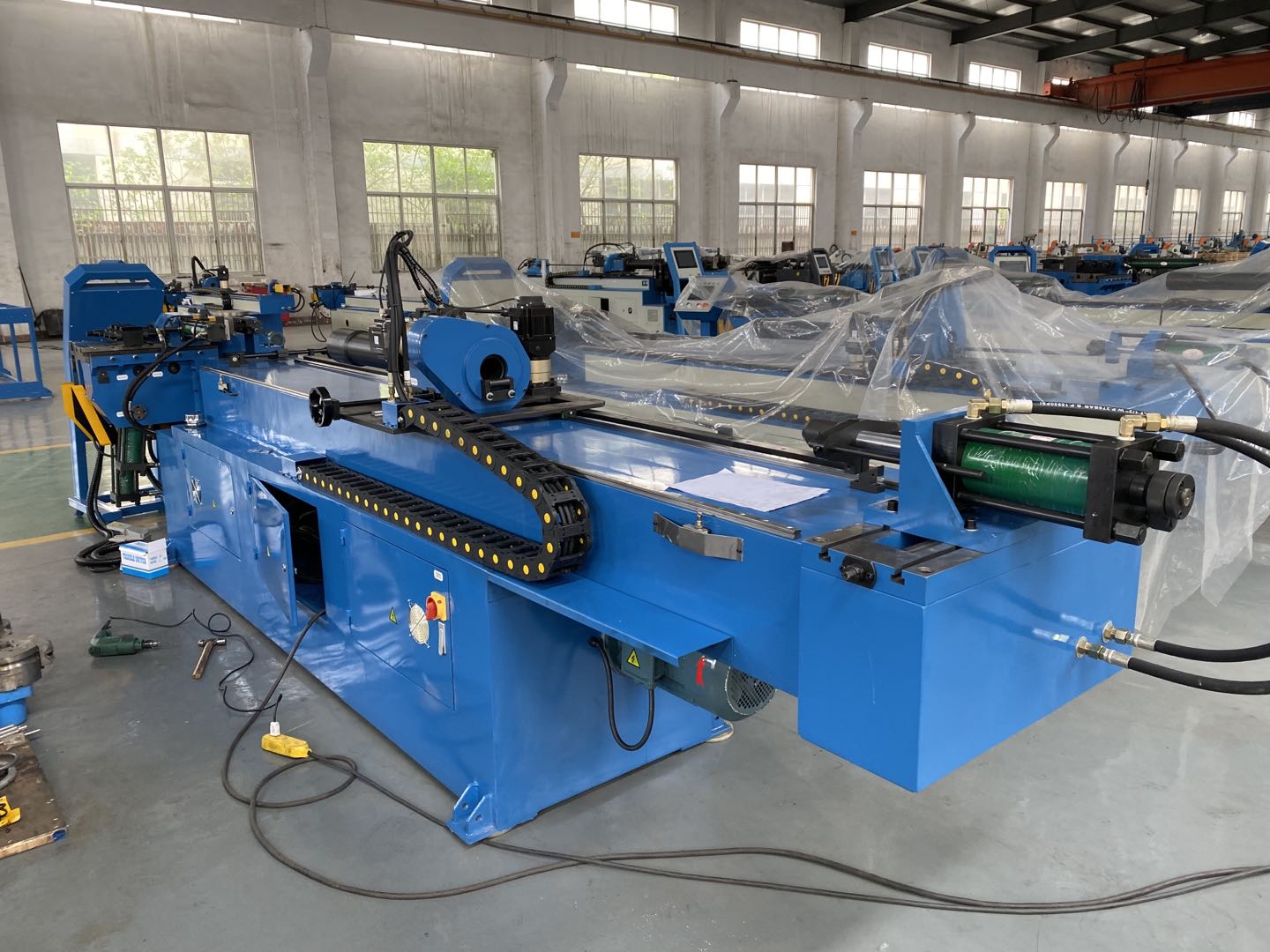

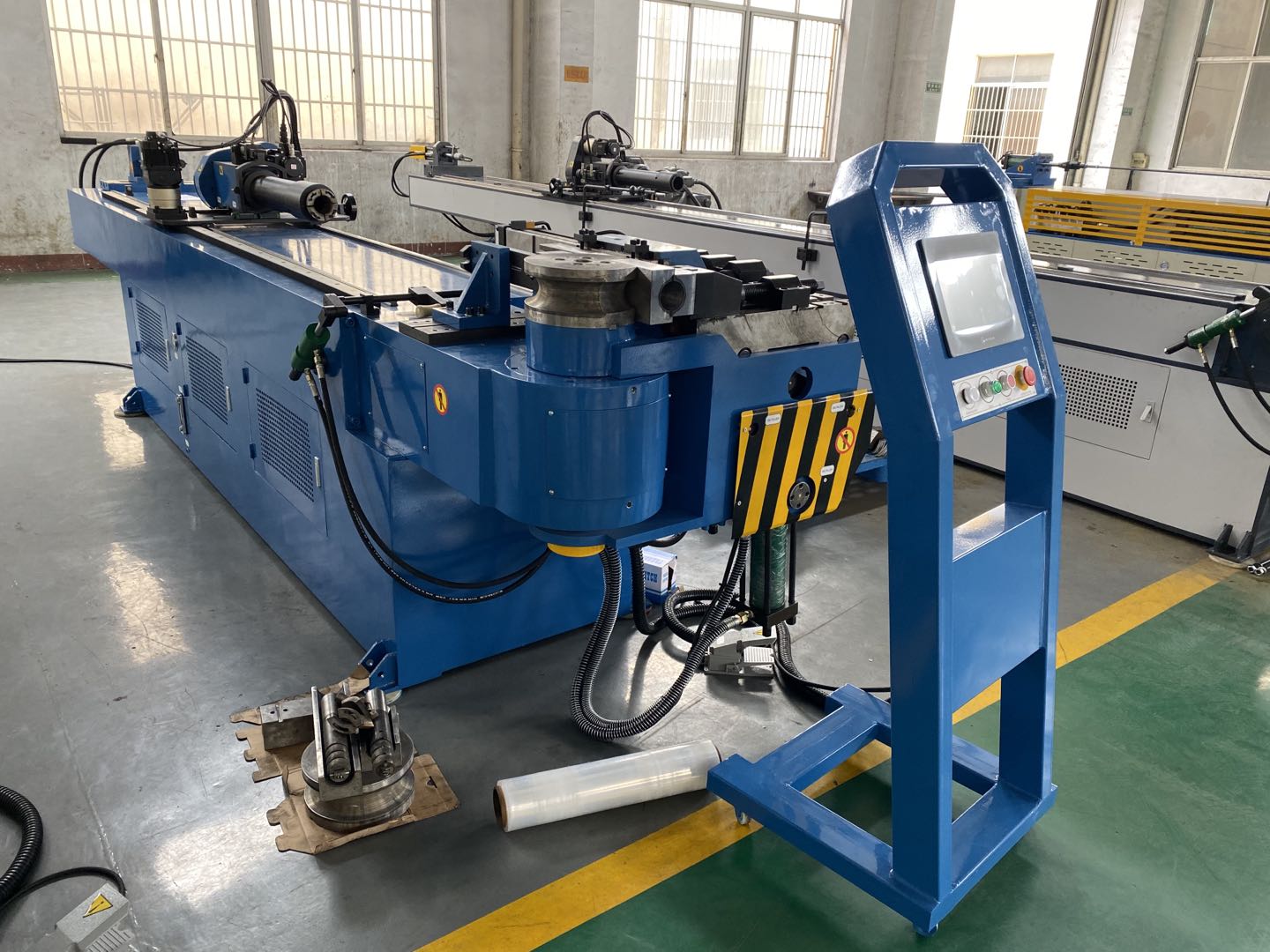

GM-SB-76La macchina piegatubi a testa singola a controllo numerico della serie CNC è il prodotto della combinazione con la nostra tecnologia e la tecnologia italiana avanzata, integrata con macchina, idraulica ed elettricità. Questa serie adotta un pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura, tre coordinate Y, B, C Di i movimenti sotto controllo di precisione da parte di un computer industriale possono realizzare piegature rapide con inserimento o disinserimento completamente automatico del mandrino, macchina CNC anche con funzioni avanzate, come la molla di piegatura dei componenti compensazione posteriore, allarme di autodiagnosi degli errori, memorizzazione dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza.
Nome | Unità | Parametro |
Tubo tondo in acciaio dolce | mm | ￠76*4 |
Acciaio inossidabile | mm | ￠76*3 |
Tubo tondo ricotto in lega leggera | mm | ￠76*6 |
Tubo quadrato in acciaio dolce | mm | 60*60*3 |
Tubo rettangolare in acciaio dolce | mm | 65*55*3 |
Barra solida rotonda in acciaio dolce | mm | ￠35 |
Barra solida quadrata in acciaio dolce | mm | 30*30 |
minimo raggio di curvatura | mm | 30 |
Massimo. Raggio di curvatura (standard) | mm | 350 |
Sporgenza testa (su centro di piega) | mm | 600 |
Altezza testa (sul centro di piegatura) | mm | 580 |
Altezza centro di piegatura (da pavimento) | mm | 1060 |
Massimo. passaggio della barra all'interno del posizionatore POB | mm | 50 |
Corsa regolabile di serraggio | mm | 0-136 |
Corsa regolabile in spalla | mm | 300 |
Corsa regolabile in rientro mandrino | mm | 0-136 |
Massimo. Angolo di piegatura | ° | 190° |
Girdistanza effettiva sufficiente | mm | 4000 |
Velocità di piegatura (massima) | °/sec | 30 |
Massimo. velocità di rotazione (asse Z) | °/sec | 160 |
Massimo. foraggiovelocità di rotazione (asse X.) | mm/sec | 800 |
Precisione dell'angolo di piega | ° | ±0,10 |
Precisione dell'angolo di rotazione - asse Z | ° | ±0,10 |
Precisione di spostamento - asse X | mm | ±0,10 |
Potenza del servomotore di rotazione | chilowatt | 1.5 |
Alimentazione del servomotore | chilowatt | 1.5 |
Motore del sistema Energia | chilowatt | 7.5 |
Idraulico Pompa Volume | L | 23 |
Massimo. Pressione | MPa | 16 |
L*W*H (dimensione imballo) | mm | 4800*1200*1350 |
Peso della macchina | T | CIRCA 3.5 |
Nome | Produttore |
Motore idraulico | Germania Siemens（Beide）o Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Yuken giapponese (importato) |
Consiglio della via petrolifera | Taiwan Shanghai （Importato） |
Cilindro | Shangai Qifan |
Schermo tattile | Taiwan Weinview（Importato) |
PLC | Giappone Mitsubishi（Importato） |
Servomotore | Giappone Mitsubishi（Importato） |
Controllore dell'angolo | Nemicon giapponese (importato) |
Contattore | SCHNEIDER tedesco |
Trasformatore | Wuxi Xinyu |
