GM-100CNC-2A-1S
GMACC
8462219000
Descrizione del prodotto
La serie è stata adattata in particolare alle esigenze del mercato mondiale professionale. Tutte le parti, la struttura e le caratteristiche sono simili allo standard dell'ingegneria meccanica dall'Europa.La nostra esperienza professionale ei nostri progetti di disegni per elettrici, elettronici, idraulici e meccanici di aziende note portano all'aggiornamento dei sistemi delle macchine per prestazioni accurate e attraenti.

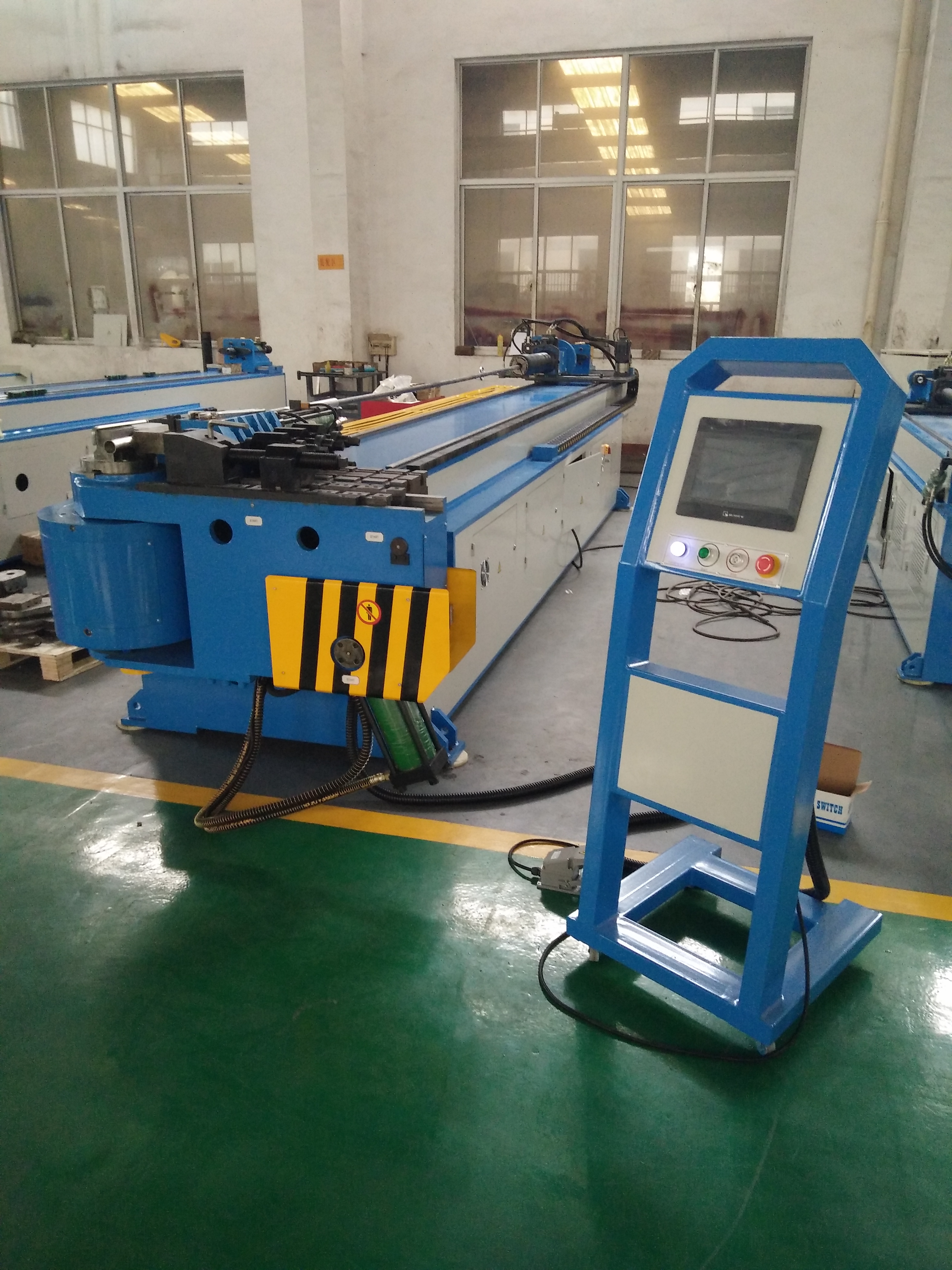

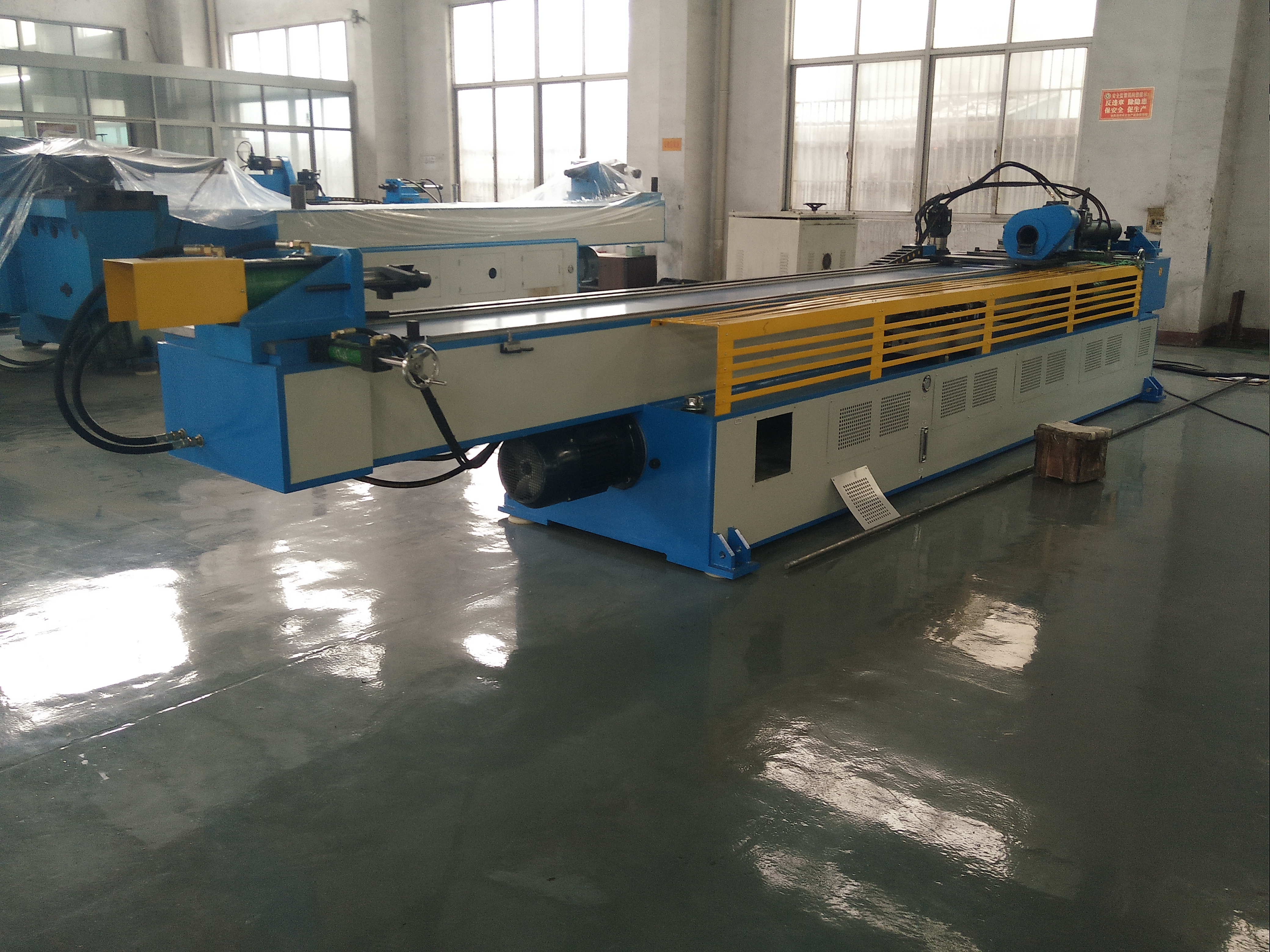

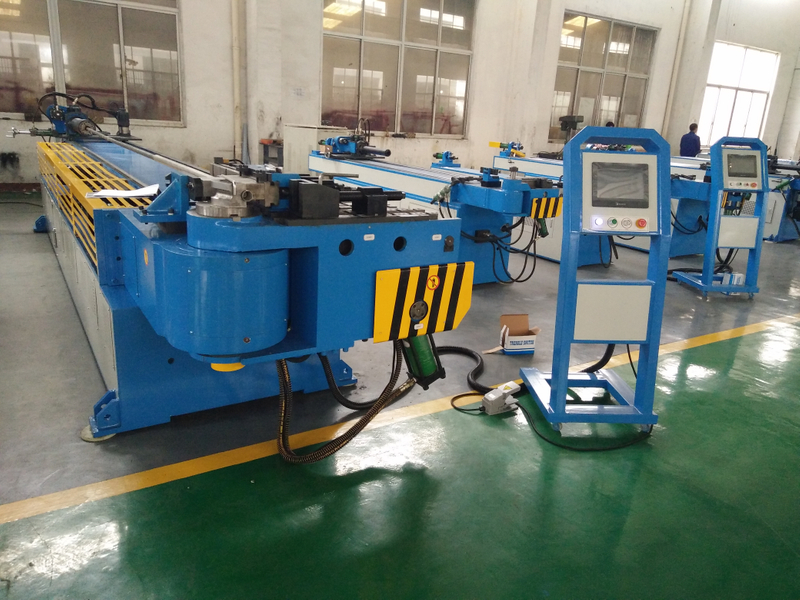

GM-SB-La curvatubi monotesta a controllo numerico serie CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettrica. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Y, B, C tre coordinate di movimento sotto controllo di precisione da computer industriale possono realizzare piegature rapide completamente automatiche, macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di auto diagnosi degli errori, memoria di archiviazione dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza. Tecnologia avanzata, elevata affidabilità dell'automazione, design integrato rendono la macchina piegatubi CNC la macchina per la lavorazione di tubi di prima classe al mondo.
Nome | Unità | Parametro |
Tubo tondo in acciaio dolce | mm | ￠100*8 |
Acciaio inossidabile | mm | ￠100*5 |
Tubo tondo ricotto in lega leggera | mm | ￠100*10 |
Tubo quadrato in acciaio dolce | mm | 70 *70 *6 |
Tubo rettangolare in acciaio dolce | mm | 75 *65*6 |
Barra piena tonda in acciaio dolce | mm | ￠40 |
Barra piena quadrata in acciaio dolce | mm | 35*35 |
Min. raggio di curvatura | mm | 40 |
Max. Raggio di curvatura (standard) | mm | 400 |
Sporgenza della testa (sul centro di piegatura) | mm | 460 |
Altezza della testa (al centro di flessione) | mm | 610 |
Altezza centro di piegatura (da pavimento) | mm | 1140 |
Max. passaggio bar all'interno del P.O.B. posizionatore | mm | 70 |
Corsa regolabile di bloccaggio | mm | 0-140 |
Corsa regolabile in spalla | mm | 350 |
Corsa regolabile di ritrazione del mandrino | mm | 0-150 |
Max. Angolo di piegatura | ° | 190 ° |
Through distanza effettiva | mm | 4000 |
Velocità di piegatura (max.) | ° / sec | 25 |
Max. velocità di rotazione (asse Z) | ° / sec | 160 |
Max.alimentazionevelocità (asse X.) | mm / sec | 500 |
Angolo di piegatura Precisione | ° | ± 0.10 |
Precisione angolo di rotazione - asse Z | ° | ± 0.10 |
Precisione spostamento - asse X | mm | ± 0.10 |
Potenza del servomotore di rotazione | KW | 1.5 |
Alimentazione del servomotore | KW | 1.5 |
Motore di sistemaEnergia | KW | 11 |
IdraulicoPompa Volume | L | 30 |
Max. Pressione | Mpa | 16 |
L * W * H (dimensione dell'imballaggio) | mm | 5300 *1350 * 1200 |
Peso macchina | T | CIRCA 4.8 |
Nome | Produttore |
Motore idraulico | Germania Siemens （Beide） o Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Japan Yuken （Importato） |
Bordo della via dell'olio | Taiwan Shanghong（Importato） |
Cilindro | ShanghaiQifan |
Touch screen | TaiwanWeinview（Importato) |
PLC | Giappone Mitsubishi （Importato） |
Controller d'angolo | Giappone Nemicon （Importato） |
Interruttore di alimentazione | Taiwan Mingwei |
Servomotore rotante / alimentatore | Giappone Mitsubishi （Importato） |
Contattore | Schneider |
