Piegatubi automatica a 3 assi GM-SB-168CNC

La serie è stata adattata in particolare alle esigenze del mercato mondiale professionale. Tutte le parti, la struttura e le caratteristiche sono simili allo standard dell'ingegneria meccanica dall'Europa.La nostra esperienza professionale ei nostri progetti di disegni per elettrici, elettronici, idraulici e meccanici di aziende note portano all'aggiornamento dei sistemi delle macchine per prestazioni accurate e attraenti.
Stato di disponibilità:
Quantità:
  • GM-168CNC-2A-1S

  • GMACC

  • 8462219000

Caratteristica della macchina

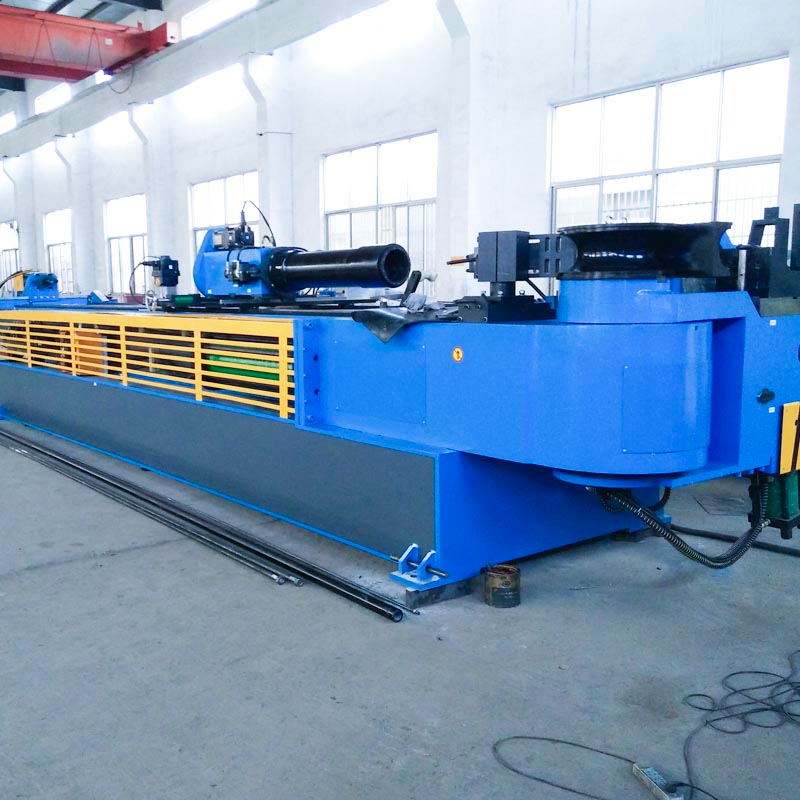

Macchina piegatubi automatica a 3 assi GM-SB-168CNC

La serie è stata adattata in particolare alle esigenze del mercato mondiale professionale. Tutte le parti, la struttura e le caratteristiche sono simili allo standard dell'ingegneria meccanica dall'Europa.La nostra esperienza professionale ei nostri progetti di disegni per elettrici, elettronici, idraulici e meccanici di aziende note portano all'aggiornamento dei sistemi delle macchine per prestazioni accurate e attraenti.

La curvatubi monotesta a controllo numerico serie GM-SB-CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Y, B, C tre coordinate di movimento sotto controllo di precisione da computer industriale possono realizzare piegature rapide completamente automatiche, macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di auto diagnosi degli errori, memoria di archiviazione dopo lo spegnimento e la protezione di sicurezza. La piegatura del tubo (asse C), la rotazione del tubo (asse B) e l'alimentazione del tubo (asse Y) sono tutti azionati dal servomotore. Tecnologia avanzata, elevata affidabilità dell'automazione, design integrato rendono la macchina piegatubi CNC la macchina per la lavorazione di tubi di prima classe al mondo.

Parametro tecnico principale

Nome

Unità

Parametro

Tubo tondo in acciaio dolce

mm

φ168* 16

Acciaio inossidabile

mm

φ168*10

Tubo tondo ricotto in lega leggera

mm

φ168*22

Tubo quadrato in acciaio dolce

mm

150 * 150 * 10

Tubo rettangolare in acciaio dolce

mm

155 * 150* 10

Barra piena tonda in acciaio dolce

mm

Φ90

Barra piena quadrata in acciaio dolce

mm

85 *85

Min. raggio di curvatura

mm

60

Max. Raggio di curvatura (standard)

mm

700

Sporgenza della testa (sul centro di piegatura)

mm

720

Altezza della testa (al centro di flessione)

mm

996

Altezza centro di piegatura (da pavimento)

mm

1200

Max. passaggio bar all'interno del P.O.B. posizionatore

mm

100

Corsa regolabile di bloccaggio

mm

0-198

Corsa regolabile in spalla

mm

600

Corsa regolabile di ritrazione del mandrino

mm

0-260

Max. Angolo di piegatura

°

190 °

Through distanza effettiva

mm

5600

Velocità di piegatura (max.)

° / sec

8

Max. velocità di rotazione (asse Z)

° / sec

80

Max. velocità di spostamento (asse X.)

mm / sec

300

Angolo di piegatura Precisione

°

± 0.10

Precisione angolo di rotazione - asse Z

°

± 0.10

Precisione spostamento - asse X

mm

± 0.10

Potenza del servomotore di rotazione

KW

3.5

Alimentazione del servomotore

KW

1,5 (2)

Motore di sistemaEnergia

KW

22

IdraulicoPompa Volume

L

76

Max. Pressione

Mpa

16

L * W * H (dimensione dell'imballaggio)

mm

7200 *2200 * 1450

Peso macchina

T

CIRCA 14

ØConfigurazione del sistema di controllo idraulico ed elettronico

Nome

Produttore

Motore idraulico

Germania Siemens (BEIDE) / Runmali

Pompa idraulica

Wuxi Tuoli

Valvola idraulica

Japan Yuken (Importato)

Bordo della via dell'olio

Taiwan ShanghongImportato

Cilindro

ShanghaiQifan

Touch screen

TaiwanWeinviewImportato)

PLC

Giappone Mitsubishi (Importato)

Controller d'angolo

Giappone Nemicon (Importato)

Interruttore di alimentazione

Taiwan Mingwei

Contattore

SCHNEIDER

Altre parti elettriche

Tedesco SCHNEIDER, Omron,TaiwanSHILIN (Importato)

Curvatubi in metallo

Parametro tecnico principale

Nome

Unità

Parametro

Tubo tondo in acciaio dolce

mm

φ168 * 16

Acciaio inossidabile

mm

φ168 * 10

Tubo tondo ricotto in lega leggera

mm

φ168 * 22

Tubo quadrato in acciaio dolce

mm

150 * 150 * 10

Tubo rettangolare in acciaio dolce

mm

155 * 150 * 10

Barra piena tonda in acciaio dolce

mm

Φ90

Barra piena quadrata in acciaio dolce

mm

85 * 85

Min. raggio di curvatura

mm

60

Max. Raggio di curvatura (standard)

mm

700

Sporgenza della testa (sul centro di piegatura)

mm

720

Altezza della testa (al centro di flessione)

mm

996

Altezza centro di piegatura (da pavimento)

mm

1200

Max. passaggio bar all'interno del P.O.B. posizionatore

mm

100

Corsa regolabile di bloccaggio

mm

0-198

Corsa regolabile in spalla

mm

600

Corsa regolabile di ritrazione del mandrino

mm

0-260

Max. Angolo di piegatura

°

190 °

Attraverso la distanza effettiva

mm

5600

Velocità di piegatura (max.)

° / sec

8

Max. velocità di rotazione (asse Z)

° / sec

80

Max. velocità di spostamento (asse X.)

mm / sec

300

Angolo di piegatura Precisione

°

± 0.10

Precisione angolo di rotazione - asse Z

°

± 0.10

Precisione spostamento - asse X

mm

± 0.10

Potenza del servomotore di rotazione

KW

3.5

Alimentazione del servomotore

KW

1,5 (2)

Potenza motore del sistema

KW

22

Volume della pompa idraulica

L

76

Max. Pressione

Mpa

16

L * W * H (dimensione dell'imballaggio)

mm

7200 * 2200 * 1450

Peso macchina

T

CIRCA 14


Configurazione del sistema di controllo idraulico ed elettronico

Nome

Produttore

Motore idraulico

Germania Siemens (BEIDE) / Runmali

Pompa idraulica

Wuxi Tuoli

Valvola idraulica

Japan Yuken (Importato)

Consiglio della via dell'olio

Taiwan Shanghong (Importato)

Cilindro

Shanghai Qifan

Touch screen

Taiwan Weinview (Importato)

PLC

Giappone Mitsubishi (Importato)

Controller d'angolo

Giappone Nemicon (Importato)

Interruttore di alimentazione

Taiwan Mingwei

Contattore

SCHNEIDER

Altre parti elettriche

Tedesco SCHNEIDER, Omron, Taiwan SHILIN (Importato)


Campioni di piegatura

图片 2

Esempi di utensili

图片 2
