GM-168CNC-2A-1S
GMACC
8462219000

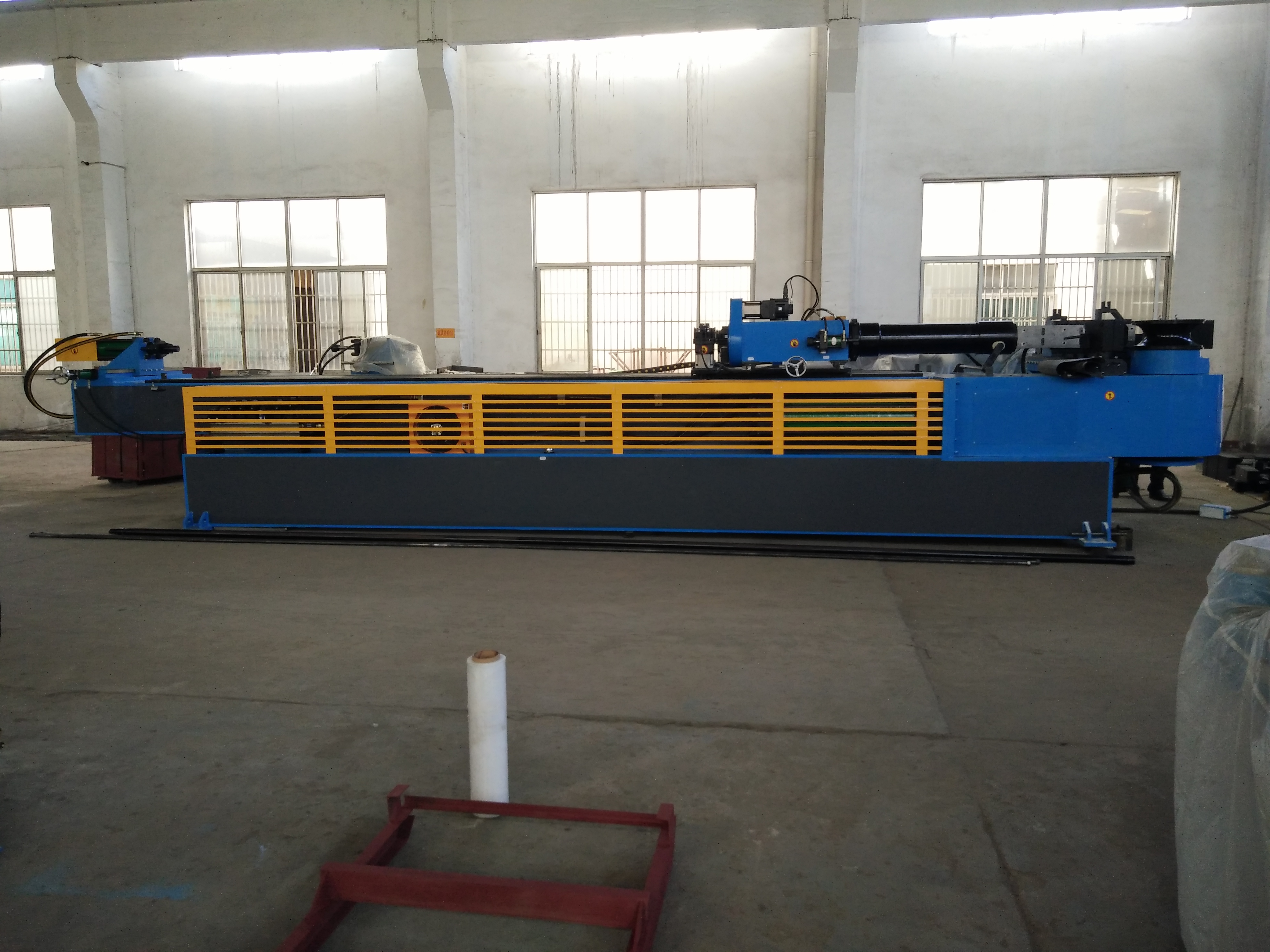

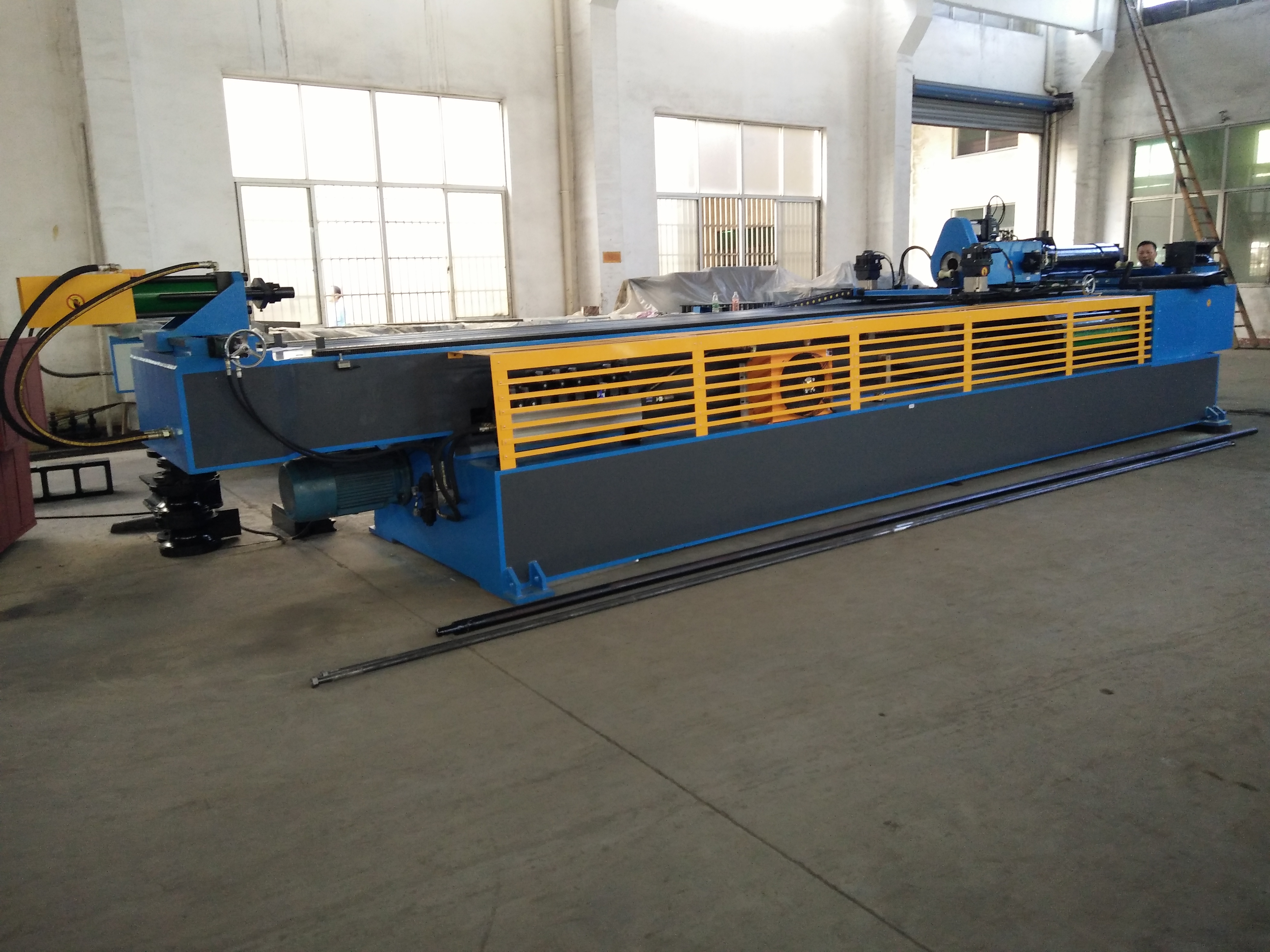

Caratteristica della macchina
Siamo una joint venture sino-italiana, fondata da oltre 20 anni, operiamo sia in patria che all'estero, abbiamo agenti in molti paesi, come Messico, Polonia, Vietnam, ecc.
Nome | Unità | Parametro |
Tubo tondo in acciaio dolce | mm | φ168*16 |
Acciaio inossidabile | mm | φ168*10 |
Tubo tondo ricotto in lega leggera | mm | φ168*22 |
Tubo quadrato in acciaio dolce | mm | 150*150*10 |
Tubo rettangolare in acciaio dolce | mm | 155*150*10 |
Barra solida rotonda in acciaio dolce | mm | Φ90 |
Barra solida quadrata in acciaio dolce | mm | 85*85 |
minimo raggio di curvatura | mm | 60 |
Massimo. Raggio di curvatura (standard) | mm | 700 |
Sporgenza testa (su centro di piega) | mm | 720 |
Altezza testa (sul centro di piegatura) | mm | 996 |
Altezza centro di piegatura (da pavimento) | mm | 1200 |
Massimo. passaggio della barra all'interno del posizionatore POB | mm | 100 |
Corsa regolabile di serraggio | mm | 0-198 |
Corsa regolabile in spalla | mm | 600 |
Corsa regolabile in rientro mandrino | mm | 0-260 |
Massimo. Angolo di piegatura | ° | 190° |
Girdistanza effettiva sufficiente | mm | 5600 |
Velocità di piegatura (massima) | °/sec | 8 |
Massimo. velocità di rotazione (asse Z) | °/sec | 80 |
Massimo. velocità di spostamento (asse X.) | mm/sec | 300 |
Precisione dell'angolo di piega | ° | ±0,10 |
Precisione dell'angolo di rotazione - asse Z | ° | ±0,10 |
Precisione di spostamento - asse X | mm | ±0,10 |
Potenza del servomotore di rotazione | chilowatt | 3.5 |
Alimentazione del servomotore | chilowatt | 1,5(2) |
Motore del sistema Energia | chilowatt | 22 |
Idraulico Pompa Volume | L | 76 |
Massimo. Pressione | MPa | 16 |
L*W*H (dimensione imballo) | mm | 7200*2200*1450 |
Peso della macchina | T | CIRCA 14 |
Nome | Produttore |
Motore idraulico | Germania Siemens (BEIDE)/Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Yuken giapponese (importato) |
Consiglio della via petrolifera | Taiwan Shanghong （Importato） |
Cilindro | Shangai Qifan |
Schermo tattile | Taiwan Weinview（Importato) |
PLC | Giappone Mitsubishi（Importato） |
Controllore dell'angolo | Nemicon giapponese (importato) |
Cambiare alimentazione | Taiwan Mingwei |
Contattore | SCHNEIDER |
Altre parti elettriche | SCHNEIDER tedesco, Omron, Taiwan SHILIN (importato) |
D: Che ne dici del tuo servizio?
UN: Prima del servizio di vendita:

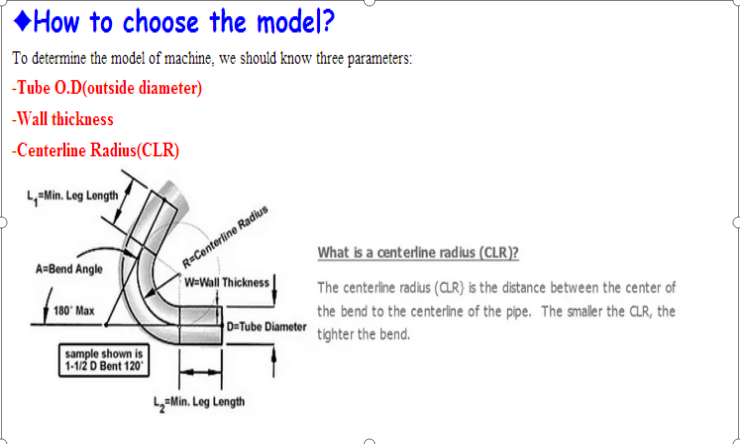

1. Aiuteremo il nostro cliente a confermare il diritto macchina modello in base alle informazioni sul tubo offerte.
2. Benvenuto per visitare la nostra fabbrica per vedere la nostra macchina e il nostro laboratorio prima di effettuare un ordine.
B: Servizio post-vendita:
1. Forniamo il manuale, l'installazione dettagliata della macchina, il video di messa in servizio A aiutarti correttamente utilizzare la macchina. Se necessario Nostro ingegnere a vai a tuo fabbrica per l'installazione di macchine, biglietti aerei, cibo, hotel, trasporti localid essere al tuo
account.
2. In caso di problemi sulla macchina, il nostro ingegnere risolverà prima tramite il computer, la maggior parte dei problemi può essere risolta sostituendo le parti, in caso contrario, il nostro ingegnere può recarsi presso la vostra fabbrica per risolvere per voi, abbiamo ingegneri esperti particolarmente per il mercato estero.
Per le parti meccaniche, che sono state realizzate da noi stessi, ne abbiamo molte nel nostro magazzino, se ne hai bisogno, possiamo spedirtele immediatamente tramite corriere.
Per le parti elettroniche, utilizziamo tutti marchi famosi, che puoi acquistare facilmente al tuo fianco.
Parametro tecnico principale
Nome | Unità | Parametro |
Tubo tondo in acciaio dolce | mm | ￠76*3 |
minimo raggio di curvatura | mm | 30 |
Massimo. Raggio di curvatura (standard) | mm | 350 |
Sporgenza testa (su centro di piega) | mm | 600 |
Altezza testa (sul centro di piegatura) | mm | 580 |
Altezza centro di piegatura (da pavimento) | mm | 1060 |
Massimo. passaggio della barra all'interno del posizionatore POB | mm | 50 |
Corsa regolabile di serraggio | mm | 0-136 |
Corsa regolabile in spalla | mm | 300 |
Corsa regolabile in rientro mandrino | mm | 0-136 |
Massimo. Angolo di piegatura | ° | 190° |
Attraverso la distanza effettiva | mm | 3800 |
Velocità di piegatura (massima) | °/sec | 110 |
Massimo. velocità di rotazione (asse Z) | °/sec | 160 |
Massimo. velocità di avanzamento (asse X.) | mm/sec | 800 |
Precisione dell'angolo di piega | ° | ±0,10 |
Precisione dell'angolo di rotazione - asse Z | ° | ±0,10 |
Precisione di spostamento - asse X | mm | ±0,10 |
Potenza del servomotore di flessione | chilowatt | 7 |
Potenza del servomotore di rotazione | chilowatt | 1 |
Alimentazione del servomotore | chilowatt | 3 |
Motore del sistema Energia | chilowatt | 5.5 |
Pompa idraulica Volume | L | 19 |
Massimo. Pressione | MPa | 16 |
L*W*H (dimensione imballo) | mm | 5000*1200*1350 |
Peso della macchina | T | CIRCA 3.8 |
Configurazione del sistema di controllo idraulico ed elettronico
Nome | Produttore |
Motore idraulico | Germania Siemens（Beide）o Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Yuken giapponese (importato) |
Consiglio della via petrolifera | Taiwan Shanghong (importato) |
Cilindro | Shangai Qifan |
Tubo dell'olio | Zhejiang |
Schermo tattile | Taiwan Weinview (importato) |
PLC | Giappone Mitsubishi（Importato） |
Servomotore | Giappone Mitsubishi（Importato） |
Controllore dell'angolo | Nemicon giapponese (importato) |
Cambiare alimentazione | Taiwan MINGWEI |
Contattore | Schneider |
Campioni di utensili
