| Quantità: | |
|---|---|
Shangai, Cina
50000 pezzi/anno
L/C, T/T
28CNC-3A-1S

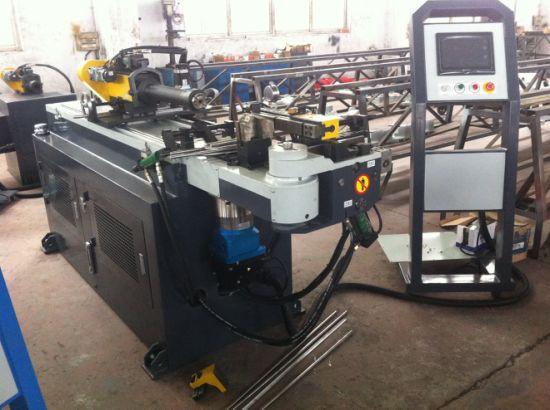

Macchina piegatubi per tubi e tubi
GMACC
Telaio in ferro
CE
Cina
8462219000
IPX-8
2 anni
Nuovo
ISO 9001:2000, CE, UL
Automatico
Rame, alluminio, leghe, acciaio al carbonio, acciaio inossidabile
Descrizione Del Prodotto
| Nome | Unità | Parametro |
| Tubo tondo in acciaio dolce | mm | ¢28*2 |
| Acciaio inossidabile | mm | ¢28*1,5 |
| Tubo tondo ricotto in lega leggera | mm | ¢30*3 |
| Tubo quadrato in acciaio dolce | mm | 20*20*1,5 |
| Tubo rettangolare in acciaio dolce | mm | 25*15*1,5 |
| Barra solida rotonda in acciaio dolce | mm | ¢12 |
| Barra solida quadrata in acciaio dolce | mm | 12*12 |
| minimo raggio di curvatura | mm | 20 |
| Massimo. Raggio di curvatura (standard) | mm | 180 |
| Sporgenza testa (su centro di piega) | mm | 600 |
| Altezza testa (sul centro di piegatura) | mm | 300 |
| Altezza centro di piegatura (da pavimento) | mm | 950 |
| Massimo. passaggio della barra all'interno del posizionatore POB | mm | 50 |
| Corsa regolabile di serraggio | mm | 0-66 |
| Corsa regolabile in spalla | mm | 256 |
| Corsa regolabile in rientro mandrino | mm | 0-45 |
| Massimo. Angolo di piegatura | ° | 190° |
| Attraverso la distanza effettiva | mm | 3200 |
| Velocità di piegatura (massima) | °/sec | 180 |
| Massimo. velocità di rotazione (asse Z) | °/sec | 280 |
| Massimo. velocità di avanzamento (asse X.) | mm/sec | 1000 |
| Precisione dell'angolo di piega | ° | ±0,10 |
| Precisione dell'angolo di rotazione - asse Z | ° | ±0,10 |
| Precisione di spostamento - asse X | mm | ±0,10 |
| Potenza del servomotore di flessione | chilowatt | 2 |
| Potenza del servomotore di rotazione | chilowatt | 0.4 |
| Alimentazione del servomotore | chilowatt | 0.4 |
| Potenza del motore del sistema | chilowatt | 2.2 |
| Massimo. Pressione | MPa | 16 |
| L*W*H (dimensione imballo) | mm | 4200*650*1300 |
| Peso della macchina | T | CIRCA 1.5 |
| Nome | Produttore |
| Motore idraulico | Germania Siemens(Oltre)o Runmali |
| Pompa idraulica | Wuxi Tuoli |
| Valvola idraulica | Giappone Yuken(Importato) |
| Consiglio della via petrolifera | Taiwan Shanghai (Importato) |
| Cilindro | Shangai Qifan |
| Tubo dell'olio | Zhejiang |
| Schermo tattile | Taiwan Weinview(importato) |
| PLC | Mitsubishi giapponese(Importato) |
| Controllore dell'angolo | Nemicon giapponese(Importato) |
| Cambiare alimentazione | Taiwan Mingwei |
| Servomotore di rotazione/alimentazione | Mitsubishi giapponese(Importato) |
| Trasformatore | Wuxi Xinyu |
