50NCB
GMACC
8462219000
Descrizione del prodotto

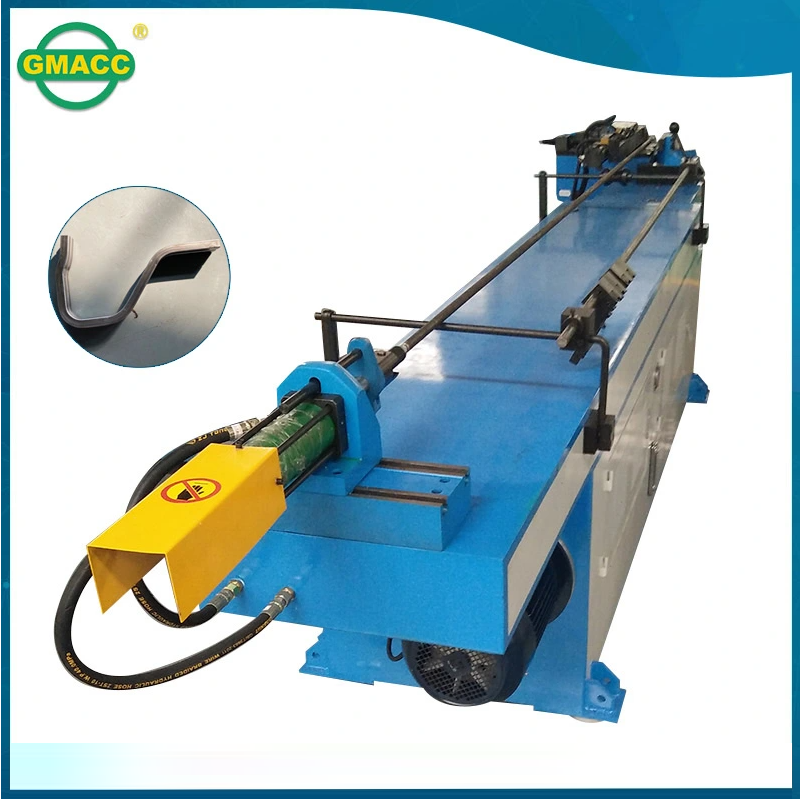

Azionamento completamente idraulico, controllato da PLC con touch screen o piegatrice di testo, dotato di fascette per tubi, matrici di guida, mandrini, antirughe, spinta ausiliaria, piegatura e altri dispositivi. Con il funzionamento idraulico, questa curvatubi europea professionale, ad alta velocità ed economica può piegare tubi metallici normali e di forma anomala di varie dimensioni, con angoli di curvatura controllati da encoder importati ad alta precisione, garantendo così l'elevata precisione della macchina.
| Nome | Unità | Parametro |
| Tubo tondo in acciaio dolce | mm | 114*10 |
| Acciaio inossidabile | mm | 114*6 |
| Tubo tondo ricotto in lega leggera | mm | 114*12 |
| Tubo quadrato in acciaio dolce | mm | 90*90*8 |
| Tubo rettangolare in acciaio dolce | mm | 100*50*3 |
| Barra solida rotonda in acciaio dolce | mm | 60 |
| Barra solida quadrata in acciaio dolce | mm | 55*55 |
| minimo raggio di curvatura | mm | 40 |
| Massimo. Raggio di curvatura (standard) | mm | 450 |
| Sporgenza testa (su centro di piega) | mm | 500 |
| Altezza testa (sul centro di piegatura) | mm | 720 |
| Altezza centro di piegatura (da pavimento) | mm | 1235 |
| Massimo. Angolo di piegatura | ° | 190° |
| Girdistanza effettiva sufficiente | mm | 4200 |
| Velocità di piegatura (massima) | °/sec | 20 |
| Precisione dell'angolo di piega | ° | ±0,10 |
| Motore del sistema Energia | chilowatt | 15 |
| Idraulico Pompa Volume | L | 45 |
| Massimo. Pressione | MPa | 16 |
| L*W*H (dimensione imballo) | mm | 5200*1350*1250 |
| Peso della macchina | T | 5.2 |
| Nome | Produttore |
| Motore idraulico | Germania Siemens(Beide)/Suzhou Jialifan |
| Pompa idraulica | YUCI Yuken/Wuxi Tuoli |
| Valvola idraulica | Giappone Yuken(Importato) |
| Consiglio della via petrolifera | Taiwan Shanghai (Importato) |
| Cilindro | Shangai Qifan |
| Tubo dell'olio | Suzhou Kejia |
| Schermo tattile | Taiwan Weinview(Importato) |
| PLC | Mitsubishi giapponese(Importato) |
| Controllore dell'angolo | Nemicon giapponese(Importato) |
| Cambiare alimentazione | Taiwan Mingwei |
| Contattore | SCHNEIDER tedesco(Importato) |
| Altre parti elettriche | SCHNEIDER tedesco, Omron, Taiwan SHILIN(Importato) |
