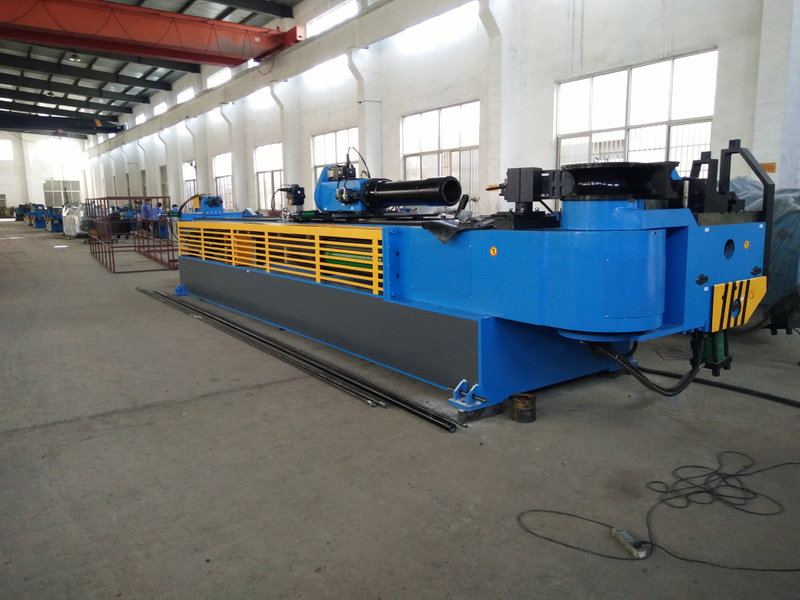

Macchina piegatubi completamente automatica per impieghi gravosi GM-SB-168CNC

GM-SB-La curvatubi monotesta a controllo numerico serie CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettrica. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Y, B, C tre coordinate di movimento sotto controllo di precisione da computer industriale possono realizzare piegature rapide completamente automatiche, macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di auto diagnosi degli errori, memoria di archiviazione dopo lo spegnimento e la protezione di sicurezza. La piegatura del tubo (asse C), la rotazione del tubo (asse B) e l'alimentazione del tubo (asse Y) sono tutti azionati dal servomotore. Tecnologia avanzata, elevata affidabilità dell'automazione, design integrato rendono la macchina piegatubi CNC la macchina per la lavorazione di tubi di prima classe al mondo.

Parametro tecnico principale

Nome	Unità	Parametro
Tubo tondo in acciaio dolce	mm	φ168* 16
Acciaio inossidabile	mm	φ168*10
Tubo tondo ricotto in lega leggera	mm	φ168*22
Tubo quadrato in acciaio dolce	mm	150 * 150 * 10
Tubo rettangolare in acciaio dolce	mm	155 * 150* 10
Barra piena tonda in acciaio dolce	mm	Φ90
Barra piena quadrata in acciaio dolce	mm	85 *85
Min. raggio di curvatura	mm	60
Max. Raggio di curvatura (standard)	mm	700
Sporgenza della testa (sul centro di piegatura)	mm	720
Altezza della testa (al centro di flessione)	mm	996
Altezza centro di piegatura (da pavimento)	mm	1200
Max. passaggio bar all'interno del P.O.B. posizionatore	mm	100
Corsa regolabile di bloccaggio	mm	0-198
Corsa regolabile in spalla	mm	600
Corsa regolabile di ritrazione del mandrino	mm	0-260
Max. Angolo di piegatura	°	190 °
Through distanza effettiva	mm	5600
Velocità di piegatura (max.)	° / sec	8
Max. velocità di rotazione (asse Z)	° / sec	80
Max. velocità di spostamento (asse X.)	mm / sec	300
Angolo di piegatura Precisione	°	± 0.10
Precisione angolo di rotazione - asse Z	°	± 0.10
Precisione spostamento - asse X	mm	± 0.10
Potenza del servomotore di rotazione	KW	3.5
Alimentazione del servomotore	KW	1,5 (2)
Motore di sistemaEnergia	KW	22
IdraulicoPompa Volume	L	76
Max. Pressione	Mpa	16
L * W * H (dimensione dell'imballaggio)	mm	7200 *2200 * 1450
Peso macchina	T	CIRCA 14

ØConfigurazione del sistema di controllo idraulico ed elettronico

Nome	Produttore
Motore idraulico	Germania Siemens （BEIDE） / Runmali
Pompa idraulica	Wuxi Tuoli
Valvola idraulica	Japan Yuken （Importato）
Bordo della via dell'olio	Taiwan Shanghong（Importato）
Cilindro	ShanghaiQifan
Touch screen	TaiwanWeinview（Importato)
PLC	Giappone Mitsubishi （Importato）
Controller d'angolo	Giappone Nemicon （Importato）
Interruttore di alimentazione	Taiwan Mingwei
Contattore	SCHNEIDER
Altre parti elettriche	Tedesco SCHNEIDER, Omron, Taiwan SHILIN （Importato）

D: Che ne dici del tuoservizio?
UN:Prima del servizio di vendita:
1. Aiuteremo il nostro cliente a confermare il dirittomacchinamodello in base alle informazioni sul tubo offerte.
2. Benvenuto per visitare la nostra fabbrica per vedere la nostra macchina e il nostro laboratorio prima di effettuare un ordine.

B: Assistenza post-vendita:
1. Forniamo manuale, installazione dettagliata della macchina, video di messa in servizioperaiutarti correttamente azionare la macchina Se necessario nostro ingegnere a vai a la tua fabbrica per l'installazione di macchine, biglietti aerei, cibo, hotel, trasporto localedessere al tuo
account.
2. In caso di problemi sulla macchina, il nostro ingegnere risolverà per te prima tramite il computer, la maggior parte dei problemi può essere risolta cambiando le parti, se non è possibile, il nostro ingegnere può andare alla tua fabbrica per risolvere per te, abbiamo ingegneri espertiparticolarmenteper mercato estero.
Per le parti meccaniche, che sono state fatte da noi stessi, ne abbiamo in abbondanza nel nostro magazzino, se necessario, possiamo inviarti subito tramite corriere.
Per le parti elettroniche, utilizziamo tutti marchi famosi, che puoi acquistare facilmente al tuo fianco.

Nome	Unità	Parametro
Tubo tondo in acciaio dolce	mm	￠ 76 * 3
Min. raggio di curvatura	mm	30
Max. Raggio di curvatura (standard)	mm	350
Sporgenza della testa (sul centro di piegatura)	mm	600
Altezza della testa (al centro di flessione)	mm	580
Altezza centro di piegatura (da pavimento)	mm	1060
Max. passaggio bar all'interno del P.O.B. posizionatore	mm	50
Corsa regolabile di bloccaggio	mm	0-136
Corsa regolabile in spalla	mm	300
Corsa regolabile di ritrazione del mandrino	mm	0-136
Max. Angolo di piegatura	°	190 °
Attraverso la distanza effettiva	mm	3800
Velocità di piegatura (max.)	° / sec	110
Max. velocità di rotazione (asse Z)	° / sec	160
Max. velocità di avanzamento (asse X.)	mm / sec	800
Angolo di piegatura Precisione	°	± 0.10
Precisione angolo di rotazione - asse Z	°	± 0.10
Precisione spostamento - asse X	mm	± 0.10
Potenza del servomotore di piegatura	KW	7
Potenza del servomotore di rotazione	KW	1
Alimentazione del servomotore	KW	3
Potenza motore del sistema	KW	5.5
Volume della pompa idraulica	L	19
Max. Pressione	Mpa	16
L * W * H (dimensione dell'imballaggio)	mm	5000 * 1200 * 1350
Peso macchina	T	CIRCA 3.8

Nome	Produttore
Motore idraulico	Germania Siemens （Beide） o Runmali
Pompa idraulica	Wuxi Tuoli
Valvola idraulica	Japan Yuken （Importato）
Consiglio della via dell'olio	Taiwan Shanghong （Importato）
Cilindro	Shanghai Qifan
Tubo dell'olio	Zhejiang
Touch screen	Taiwan Weinview （Importato)
PLC	Giappone Mitsubishi （Importato）
Servomotore	Giappone Mitsubishi （Importato）
Controller d'angolo	Giappone Nemicon （Importato）
Interruttore di alimentazione	Taiwan MINGWEI
Contattore	Schneider
