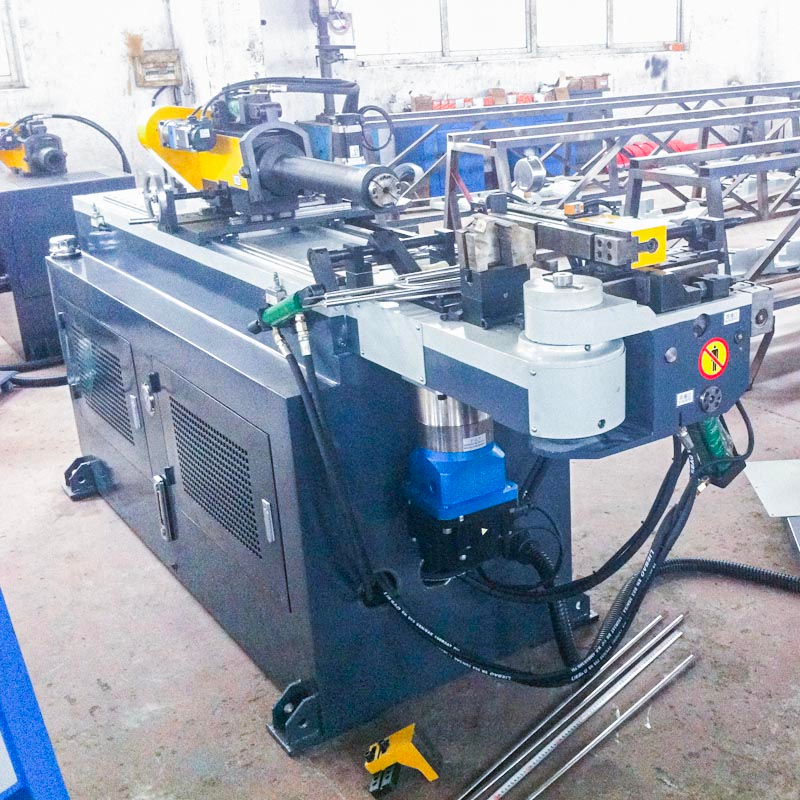

Macchina piegatubi automatica GM-SB-28CNC

Stato di disponibilità:
Quantità:

Caratteristica della macchina

La serie è stata adattata in particolare alle esigenze del mercato mondiale professionale. Tutte le parti, la struttura e le caratteristiche sono simili allo standard dell'ingegneria meccanica dall'Europa.La nostra esperienza professionale ei nostri progetti di disegni per elettrici, elettronici, idraulici e meccanici di aziende note portano all'aggiornamento dei sistemi delle macchine per prestazioni accurate e attraenti.

La curvatubi monotesta a controllo numerico serie GM-SB-CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Y, B, C tre coordinate di movimento sotto controllo di precisione da computer industriale possono realizzare piegature rapide completamente automatiche, macchina CNC anche con funzioni avanzate, come la compensazione del ritorno elastico di piegatura dei componenti, errori di autodiagnostica allarme, memoria memoria dopo lo spegnimento,. Tecnologia avanzata, elevata affidabilità dell'automazione, design integrato rendono la macchina piegatubi CNC la macchina per la lavorazione di tubi di prima classe al mondo.


Parametro tecnico principale

Nome

Unità

Parametro

Tubo tondo in acciaio dolce

mm

¢ 28 * 2

Acciaio inossidabile

mm

¢ 28 * 1.5

Tubo tondo ricotto in lega leggera

mm

¢ 30 * 3

Tubo quadrato in acciaio dolce

mm

20 * 20 * 1.5

Tubo rettangolare in acciaio dolce

mm

25 * 15 * 1.5

Barra piena tonda in acciaio dolce

mm

¢ 12

Barra piena quadrata in acciaio dolce

mm

12 * 12

Min. raggio di curvatura

mm

20

Max. Raggio di curvatura (standard)

mm

180

Sporgenza della testa (sul centro di piegatura)

mm

600

Altezza della testa (al centro di flessione)

mm

300

Altezza centro di piegatura (da pavimento)

mm

950

Max. passaggio bar all'interno del P.O.B. posizionatore

mm

50

Corsa regolabile di bloccaggio

mm

0-66

Corsa regolabile in spalla

mm

256

Corsa regolabile di ritrazione del mandrino

mm

0-45

Max. Angolo di piegatura

°

190 °

Attraverso la distanza effettiva

mm

3200

Velocità di piegatura (max.)

° / sec

180

Max. velocità di rotazione (asse Z)

° / sec

280

Max. velocità di avanzamento (asse X.)

mm / sec

1000

Angolo di piegatura Precisione

°

± 0.10

Precisione angolo di rotazione - asse Z

°

± 0.10

Precisione spostamento - asse X

mm

± 0.10

Potenza del servomotore di piegatura

KW

2

Potenza del servomotore di rotazione

KW

0.4

Alimentazione del servomotore

KW

0.4

Potenza motore del sistema

KW

2.2

Max. Pressione

Mpa

16

L * W * H (dimensione dell'imballaggio)

mm

4200 * 650 * 1300

Peso macchina

T

CIRCA 1.5


Configurazione del sistema di controllo idraulico ed elettronico

Nome

Produttore

Motore idraulico

Germania Siemens (Beide) o Runmali

Pompa idraulica

Wuxi Tuoli

Valvola idraulica

Japan Yuken (Importato)

Consiglio della via dell'olio

Taiwan Shanghong (Importato)

Cilindro

Shanghai Qifan

Tubo dell'olio

Zhejiang

Touch screen

Taiwan Weinview (Importato)

PLC

Giappone Mitsubishi (Importato)

Controller d'angolo

Giappone Nemicon (Importato)

Interruttore di alimentazione

Taiwan Mingwei

Servomotore rotante / alimentatore

Giappone Mitsubishi (Importato)

Trasformatore

Wuxi Xinyu


Campioni di piegatura


Esempi di utensili

图片 2
