Caratteristica della macchina

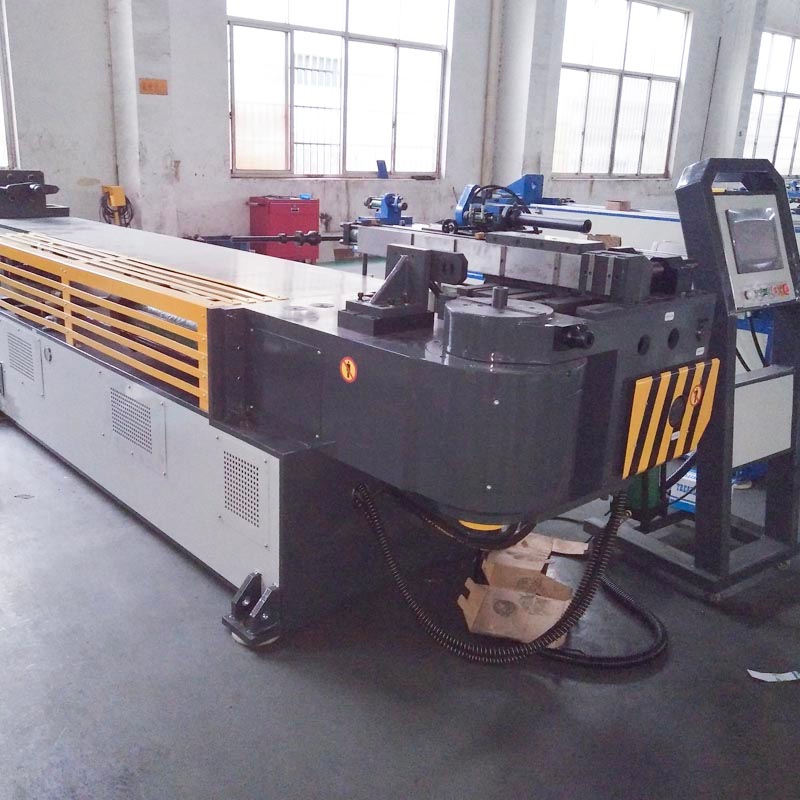

Azionamento idraulico completo, controllato da PLC con touch screen o macchina piegatubi del testo, dotata di dispositivi di bloccaggio del tubo, stampo guida, mandrino, antipiega, spinta assistita, piegatura tubi e così via. Sotto il funzionamento idraulico, questa macchina piegatubi europea professionale, ad alta velocità ed economica può piegare tubi metallici di varie dimensioni sia normali che anormali e gli angoli di piegatura sono controllati da un encoder importato di alta precisione che garantisce un'elevata precisione di questa macchina.
Parametro tecnico principale
Nome | Unità | Parametro |
Tubo tondo in acciaio dolce | mm | ￠ 100 * 8 |
Tubo quadrato in acciaio dolce | mm | 70 * 70 * 6 |
Tubo rettangolare in acciaio dolce | mm | 75 * 65 * 6 |
Barra piena tonda in acciaio dolce | mm | ￠ 45 |
Barra piena quadrata in acciaio dolce | mm | 40 * 40 |
Min. raggio di curvatura | mm | 40 |
Max. Raggio di curvatura (standard) | mm | 400 |
Sporgenza della testa (sul centro di piegatura) | mm | 460 |
Altezza della testa (al centro di flessione) | mm | 610 |
Altezza centro di piegatura (da pavimento) | mm | 1140 |
Max. Angolo di piegatura | ° | 190 ° |
Attraverso la distanza effettiva | mm | 4000 |
Velocità di piegatura (max.) | ° / sec | 25 |
Angolo di piegatura Precisione | ° | ± 0.10 |
Potenza motore del sistema | KW | 11 |
Max. Pressione | Mpa | 16 |
L * W * H (dimensione dell'imballaggio) | mm | 5300 * 1350 * 1200 |
Peso macchina | T | CIRCA 4.5 |
Configurazione del sistema di controllo idraulico ed elettronico
Nome | Produttore |
Motore idraulico | Germania Siemens （Beide） / Runmali |
Pompa idraulica | Wuxi Tuoli |
Valvola idraulica | Japan Yuken （Importato） |
Bordo della via dell'olio | Taiwan Shanghong （Importato） |
Cilindro | Shanghai Qifan |
Touch screen | Taiwan Weinview （Importato) |
PLC | Giappone Mitsubishi （Importato） |
Controller d'angolo | Giappone Nemicon （Importato） |
Interruttore di alimentazione | Taiwan Mingwei |
Trasformatore | Wuxi Xinyu |
Contattore | SCHNEIDER |
Campioni di piegatura
Esempi di utensili
