Descrizione del prodotto
| Nome | Unità | GM-50 |
| Massimo. Capacità di riduzione | Mm | 50*2 |
| Massimo. Lunghezza di riduzione | Mm | 120 |
| Tempo di riduzione | S | 10-14 |
| Pompa dell'olio | L | 16 |
| Capacità del serbatoio dell'olio | L | 90 |
| Potenza del motore | Kw | 4.0 |
| La lunghezza della macchina | mm | 2000 |
| La larghezza della macchina | mm | 600 |
| L'altezza della macchina | mm | 1500 |
| Il peso della macchina | kg | 1300 |

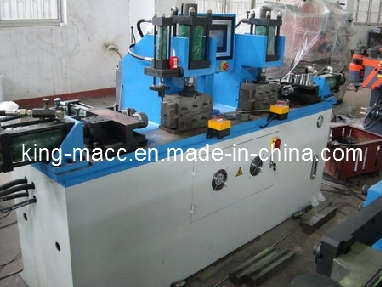

Formatura idraulica completamente automatica
La GM-50B combina l'azionamento idraulico con il controllo automatico per la formatura delle estremità dei tubi metallici. Supporta operazioni di formatura ripetute e aiuta a ridurre l'intervento manuale durante la lavorazione.
Design multi-posizione di lavoro
La macchina presenta un design con posizioni di lavoro multiple per applicazioni di formatura delle estremità dei tubi. Combinato con gli utensili adeguati, supporta diverse esigenze di lavorazione per componenti di tubi metallici.
Funzionamento controllato da PLC
Il PLC controlla il processo di formatura idraulica. Ciò consente agli operatori di gestire le operazioni della macchina e supporta sequenze di lavorazione coerenti per attività ripetute di formatura delle estremità dei tubi.
Tecnologia dello stampaggio a freddo
La macchina utilizza la forgiatura a freddo per ridurre o espandere le estremità dei tubi metallici in forme cilindriche o affusolate. Questo processo forma le estremità del tubo senza riscaldare il pezzo.
Stampi di formatura intercambiabili
Gli operatori possono sostituire gli stampi di formatura per lavorare diverse forme e dimensioni delle estremità dei tubi. Ciò consente alla macchina di gestire diverse esigenze di formatura con attrezzature adeguate.
Telaio della macchina saldato
La macchina è dotata di una struttura del basamento saldata che supporta i gruppi idraulici e di formatura. Fornisce una base stabile per la lavorazione delle estremità dei tubi.
Il GM-50B può essere preso in considerazione per formare connessioni di tubi metallici utilizzati nei componenti automobilistici.
La riduzione e l'espansione dell'estremità del tubo possono preparare il tubo adatto per l'assemblaggio con le parti di collegamento.
I produttori dovrebbero confermare le specifiche del materiale e le dimensioni del giunto prima di selezionare gli stampi di formatura.
I tubi in rame e alluminio vengono utilizzati negli impianti di condizionamento e refrigerazione.
La formatura delle estremità dei tubi può preparare tubi compatibili per connessioni di espansione, riduzione o rastremate.
La geometria di connessione richiesta determina la configurazione dell'utensileria.
Le officine di fabbricazione dei metalli lavorano tubi con diversi diametri, spessori di parete e materiali.
La GM-50B supporta le operazioni di formatura a freddo utilizzando stampi idonei.
Può essere valutato per la produzione ripetuta di estremità di tubi sagomati.
Le apparecchiature industriali spesso richiedono tubi metallici con estremità di connessione sagomate.
La formatura idraulica delle estremità offre un'opzione per preparare questi componenti prima dell'assemblaggio.
La compatibilità della macchina dipende dal materiale del pezzo e dai requisiti di formatura.
La GM-50B utilizza la forza idraulica per rimodellare le estremità dei tubi metallici con matrici di formatura.
Una tipica sequenza di elaborazione comprende le seguenti operazioni:
Posizionamento della provetta: posizionare la provetta preparata nella posizione di tenuta appropriata.
Bloccaggio del pezzo: Fissare il tubo con il sistema di bloccaggio della macchina.
Formatura idraulica: l'attuatore idraulico guida la matrice selezionata contro l'estremità del tubo.
Sagomatura dell'estremità del tubo: la matrice forma il profilo di riduzione, espansione o rastremazione richiesto.
Rimozione del pezzo: dopo la corsa di formatura, il pezzo finito può essere rimosso.
Questo descrive un tipico flusso di lavoro per la formatura delle estremità di un tubo idraulico. GMACC dovrebbe verificare la sequenza di bloccaggio, movimento degli utensili e scarico del GM-50B.
Telaio della macchina saldato: supporta il sistema idraulico, gli strumenti di formatura e i gruppi meccanici.
Pompa idraulica: fornisce olio idraulico per azionare il meccanismo di formatura.
Cilindro idraulico: converte la pressione idraulica in movimento di formatura.
Valvole di controllo idrauliche: Dirigono l'olio idraulico attraverso i circuiti operativi richiesti.
Controller PLC: controlla la sequenza operativa della macchina.
Matrici per formatura: modellare l'estremità del tubo in base al profilo richiesto.
Componenti di controllo elettrico: supportano il funzionamento della macchina e i segnali di controllo.
Serbatoio dell'olio idraulico: immagazzina l'olio idraulico per il sistema di formatura.
Motore idraulico: Fu'an, Taiwan
Pompa idraulica: HYDROMAX, Taiwan
Valvola idraulica: Yuken, Giappone
Collettore del circuito dell'olio: Shanghong, Taiwan
Cilindro idraulico: Jingsheng, Shanghai
Pulsante e interruttore: Shilin, Taiwan
Interruttori fotoelettrici e componenti elettrici: Shilin, Taiwan
PLC: Mitsubishi, Giappone
La pagina del prodotto elenca rame, alluminio, leghe, acciaio al carbonio e acciaio inossidabile.
La compatibilità effettiva dipende dal diametro del tubo, dallo spessore della parete, dalla qualità del materiale e dai requisiti di formatura.
La tabella GM-50 pubblicata elenca una capacità di riduzione massima di 50 × 2 mm.
GMACC dovrebbe confermare come viene definito questo valore e se si applica a GM-50B.
SÌ. La descrizione del prodotto identifica la riduzione e l'espansione come processi di formatura a freddo supportati.
L'attrezzatura richiesta dipende dalle dimensioni del pezzo e dalla forma finale.
SÌ. La descrizione del prodotto afferma che la macchina supporta il cambio dello stampo.
I clienti devono fornire disegni o campioni per determinare gli strumenti richiesti.
