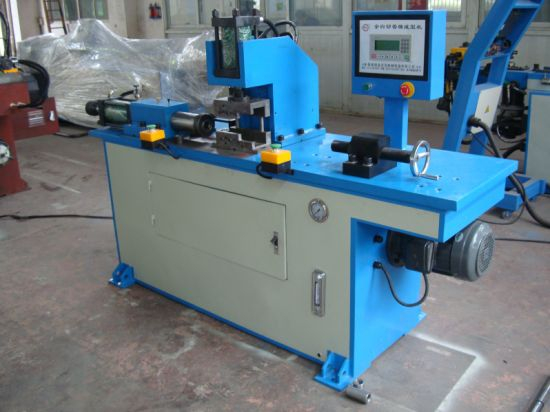

La macchina per la formatura delle estremità GM-38 è un tipo di macchina completamente automatica ad alta efficienza. È controllato dal petrolio e dall’elettricità allo stesso tempo. Può ridurre, allargare o smussare i tubi. Le forme lavorate includono sezione concavo-convessa, lunga, piatta, quadrata, allargata, inclinata, a V, fessura aperta e altre. Secondo la scelta del cliente, la trafila può essere cambiata.
1. Costruzione
Letto utilizzato pezzi di saldatura, importazioni di sistemi idraulici e controllo elettrico tre di tessuto da completare. Le parti elettriche e idrauliche vengono importate.
2. Principio di progettazione
È controllato dal PLC, azionato dall'idraulico. È semplice cambiare gli stampi.
3. Prestazioni principali.
Adotta il controllo PLC. È semplice da usare, con precisione costante, alta velocità e funzionalità completa.
5. Configurazione
A) I sistemi idraulici vengono importati
Motore idraulico: prodotto a Taiwan
Pompa idraulica: prodotta a Taiwan
Valvola idraulica: prodotta a Taiwan
Tabellone petrolifero: prodotto a Taiwan
Cilindro dell'olio: prodotto a Taiwan
Tubi in acciaio laminato a doppio strato utilizzati legittimamente importati da Taiwan
B) Parti elettroniche
Interruttore a pulsante: prodotto a Taiwan
Interruttori fotoelettrici ed elettrici: Made in Taiwan
PLC: prodotto a Taiwan
| Principali parametri tecnici | unità | GM-DB-38B |
| Capacità massima di piegatura del tubo | mm | 38×2 |
| Regione del raggio di curvatura | mm | 38~220 |
| Regione dell'angolo di piegatura massimo | ° | 185° |
| Interasse doppia testa | mm | 170-1450 |
| Potenza del motore principale | kw | 4 |
| Velocità di piegatura | °/sec | 50 |
| Produttività del flusso d'olio della pompa | L | 17 |
| Pressione del sistema dell'olio | mpa | 14 |
| Traversa di bloccaggio | mm | 50 |
| Pezzi di una volta piegati | pezzo | 3 |
| Capacità del serbatoio dell'olio | L | 120 |
| Dimensione della macchina | mm | 2700×900×1350 |
| Peso della macchina | kg | 2200 |
