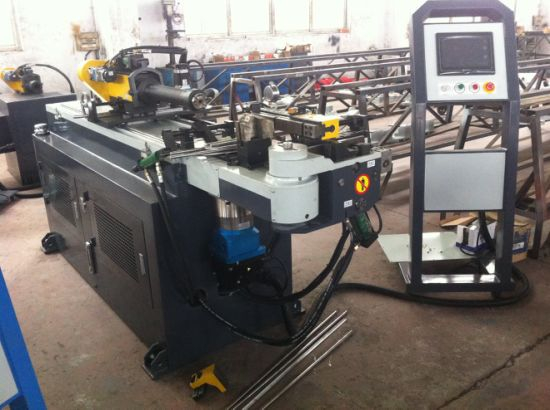

Macchina curvatubi per tubi in acciaio inossidabile con certificato CE

Quantità:



Richiesta Aggiungere al carrello

Port:
Shangai, Cina
Capacità produttiva:
50000 pezzi/anno
Termini di pagamento:
L/C, T/T
Modello n.:
28CNC-3A-1S
Tipo:
Macchina piegatubi per tubi e tubi
Marchio:
GMACC
Pacchetto di trasporto:
Telaio in ferro
Specifica:
CE
Origine:
Cina
Codice SA:
8462219000
Valutazione di impermeabilità:
IPX-8
Garanzia:
2 anni
Condition:
Nuovo
Certificazione:
ISO 9001:2000, CE, UL
Automazione:
Automatico
Adatto per:
Rame, alluminio, leghe, acciaio al carbonio, acciaio inossidabile

Descrizione Del Prodotto

Descrizione Del Prodotto

Parametri tecnici e configurazione per la macchina piegatubi automatica GM-SB-28CNC

Caratteristica della macchina

La serie è stata adattata in particolare alle esigenze del mercato mondiale professionale. Tutte le parti, la struttura e le caratteristiche sono simili allo standard dell'ingegneria meccanica europea. La nostra esperienza professionale e i progetti di disegni per impianti elettrici, elettronici, idraulici e meccanici di aziende note portano all'aggiornamento dei sistemi delle macchine con prestazioni accurate e interessanti.
La curvatubi monotesta a controllo numerico della serie GM-SB-CNC è il prodotto della combinazione con la nostra tecnologia e la tecnologia italiana avanzata, integrata con macchina, idraulica ed elettricità. Questa serie adotta un pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Le tre coordinate di movimento Y, B, C sotto il controllo di precisione del computer industriale possono realizzare piegature rapide completamente automatiche con mandrino acceso o spento, macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di flessione dei componenti, allarme di autodiagnosi degli errori, memorizzazione dopo lo spegnimento,. La tecnologia avanzata, l'elevata affidabilità dell'automazione e il design integrato rendono la macchina piegatubi CNC la macchina per la lavorazione dei tubi di prima classe al mondo.
Parametro tecnico principale

Nome	Unità	Parametro
Tubo tondo in acciaio dolce	mm	¢28*2
Acciaio inossidabile	mm	¢28*1,5
Tubo tondo ricotto in lega leggera	mm	¢30*3
Tubo quadrato in acciaio dolce	mm	20201,5
Tubo rettangolare in acciaio dolce	mm	25151,5
Barra solida rotonda in acciaio dolce	mm	¢12
Barra solida quadrata in acciaio dolce	mm	12*12
minimo raggio di curvatura	mm	20
Massimo. Raggio di curvatura (standard)	mm	180
Sporgenza testa (su centro di piega)	mm	600
Altezza testa (sul centro di piegatura)	mm	300
Altezza centro di piegatura (da pavimento)	mm	950
Massimo. passaggio della barra all'interno del posizionatore POB	mm	50
Corsa regolabile di bloccaggio	mm	0-66
Corsa regolabile in spalla	mm	256
Corsa regolabile in rientro mandrino	mm	0-45
Massimo. Angolo di piegatura	°	190°
Attraverso la distanza effettiva	mm	3200
Velocità di piegatura (massima)	°/sec	180
Massimo. velocità di rotazione (asse Z)	°/sec	280
Massimo. velocità di avanzamento (asse X.)	mm/sec	1000
Precisione dell'angolo di piega	°	±0,10
Precisione dell'angolo di rotazione - asse Z	°	±0,10
Precisione di spostamento - asse X	mm	±0,10
Potenza del servomotore di flessione	chilowatt	2
Potenza del servomotore di rotazione	chilowatt	0.4
Alimentazione del servomotore	chilowatt	0.4
Potenza del motore del sistema	chilowatt	2.2
Massimo. Pressione	MPa	16
LWH (dimensione imballo)	mm	42006501300
Peso della macchina	T	CIRCA 1.5

Configurazione del sistema di controllo idraulico ed elettronico

Nome	Produttore
Motore idraulico	Germania Siemens(Oltre)o Runmali
Pompa idraulica	Wuxi Tuoli
Valvola idraulica	Giappone Yuken(Importato)
Consiglio della via petrolifera	Taiwan Shanghong (Importato)
Cilindro	Shangai Qifan
Tubo dell'olio	Zhejiang
Schermo tattile	Taiwan Weinview(importato)
PLC	Mitsubishi giapponese(Importato)
Controllore dell'angolo	Nemicon giapponese(Importato)
Cambiare alimentazione	Taiwan Mingwei
Servomotore di rotazione/alimentazione	Mitsubishi giapponese(Importato)
Trasformatore	Wuxi Xinyu
