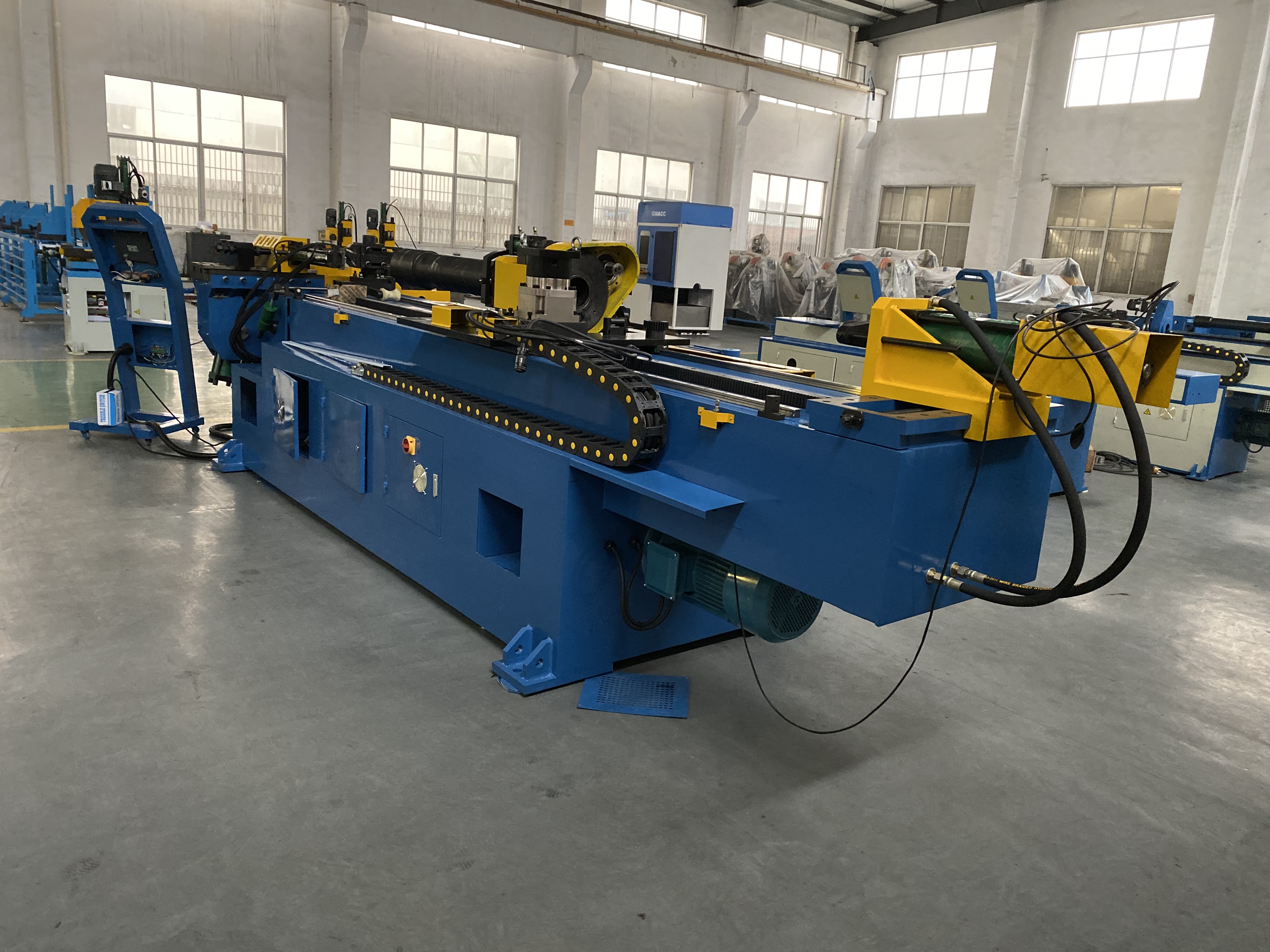

Piccola macchina piegatubi pneumatica a 3 assi per tubi

Stato di disponibilità:
Quantità:
  • GM-114CNC

  • GMACC

  • 8462219000

Descrizione del prodotto

Piegatrice per tubi a 3 assi GM-114CNC


ØCaratteristica della macchina

La serie è stata adattata in particolare alle esigenze del mercato mondiale professionale. Tutte le parti, la struttura e le caratteristiche sono simili allo standard dell'ingegneria meccanica dall'Europa.La nostra esperienza professionale ei nostri progetti di disegni per elettrici, elettronici, idraulici e meccanici di aziende note portano all'aggiornamento dei sistemi delle macchine per prestazioni accurate e attraenti.

GM-SB-La curvatubi monotesta a controllo numerico serie CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettrica. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura. Y, B, C tre coordinate di movimento sotto controllo di precisione da computer industriale possono realizzare piegature rapide completamente automatiche, macchina CNC anche con funzioni avanzate, come la compensazione del ritorno elastico di piegatura dei componenti, errori di autodiagnostica allarme, memoria memoria dopo lo spegnimento, la tecnologia avanzata, l'elevata affidabilità dell'automazione, il design integrato rendono la macchina piegatubi CNC la prima macchina per la lavorazione dei tubi al mondo.

Parametro tecnico principale

Nome

Unità

Parametro

Tubo tondo in acciaio dolce

mm

114 * 8

Acciaio inossidabile

mm

114 *6

Tubo tondo ricotto in lega leggera

mm

114 * 10

Tubo quadrato in acciaio dolce

mm

90 * 90 * 6

Tubo rettangolare in acciaio dolce

mm

90 * 85 * 6

Barra piena tonda in acciaio dolce

mm

55

Barra piena quadrata in acciaio dolce

mm

50 * 50

Min. raggio di curvatura

mm

40

Max. Raggio di curvatura (standard)

mm

450

Sporgenza della testa (sul centro di piegatura)

mm

500

Altezza della testa (al centro di flessione)

mm

720

Altezza centro di piegatura (da pavimento)

mm

1235

Max. passaggio bar all'interno del P.O.B. posizionatore

mm

70

Corsa regolabile di bloccaggio

mm

0-150

Corsa regolabile in spalla

mm

500

Corsa regolabile di ritrazione del mandrino

mm

0-200

Max. Angolo di piegatura

°

190 °

Through distanza effettiva

mm

4200

Velocità di piegatura (max.)

° / sec

20

Max. velocità di rotazione (asse Z)

° / sec

160

Max. velocità di spostamento (asse X.)

mm / sec

500

Angolo di piegatura Precisione

°

± 0.10

Precisione angolo di rotazione - asse Z

°

± 0.10

Precisione spostamento - asse X

mm

± 0.10

Motore di sistemaEnergia

KW

15

IdraulicoPompa Volume

L

45

Max. Pressione

Mpa

16

L * W * H (dimensione dell'imballaggio)

mm

5200 * 1350 * 1250

Peso macchina

T

5.5

ØConfigurazione del sistema di controllo idraulico ed elettronico

Nome

Produttore

Motore idraulico

Germania Siemens (BEIDE) o Runmali

Pompa idraulica

Wuxi Tuoli

Valvola idraulica

Japan Yuken (Importato)

Bordo della via dell'olio

Taiwan ShanghongImportato

Cilindro

ShanghaiQifan

Touch screen

TaiwanWeinviewImportato)

PLC

Giappone Mitsubishi (Importato)

Controller d'angolo

Giappone Nemicon (Importato)

Interruttore di alimentazione

Taiwan Mingwei

Contattore

SCHNEIDER tedesco

Trasformatore

Wuxi Xinyu
