GM-140CNC
GMACC
8462219000
Caratteristica della macchina
La serie è particolarmente adatta alle esigenze del mercato mondiale professionale. Tutte le parti, le strutture e le caratteristiche sono simili agli standard europei di ingegneria meccanica. La nostra esperienza professionale di note aziende, disegni, disegni elettrici, elettronici, idraulici e meccanici permette di aggiornare il sistema macchina per ottenere prestazioni accurate e interessanti.

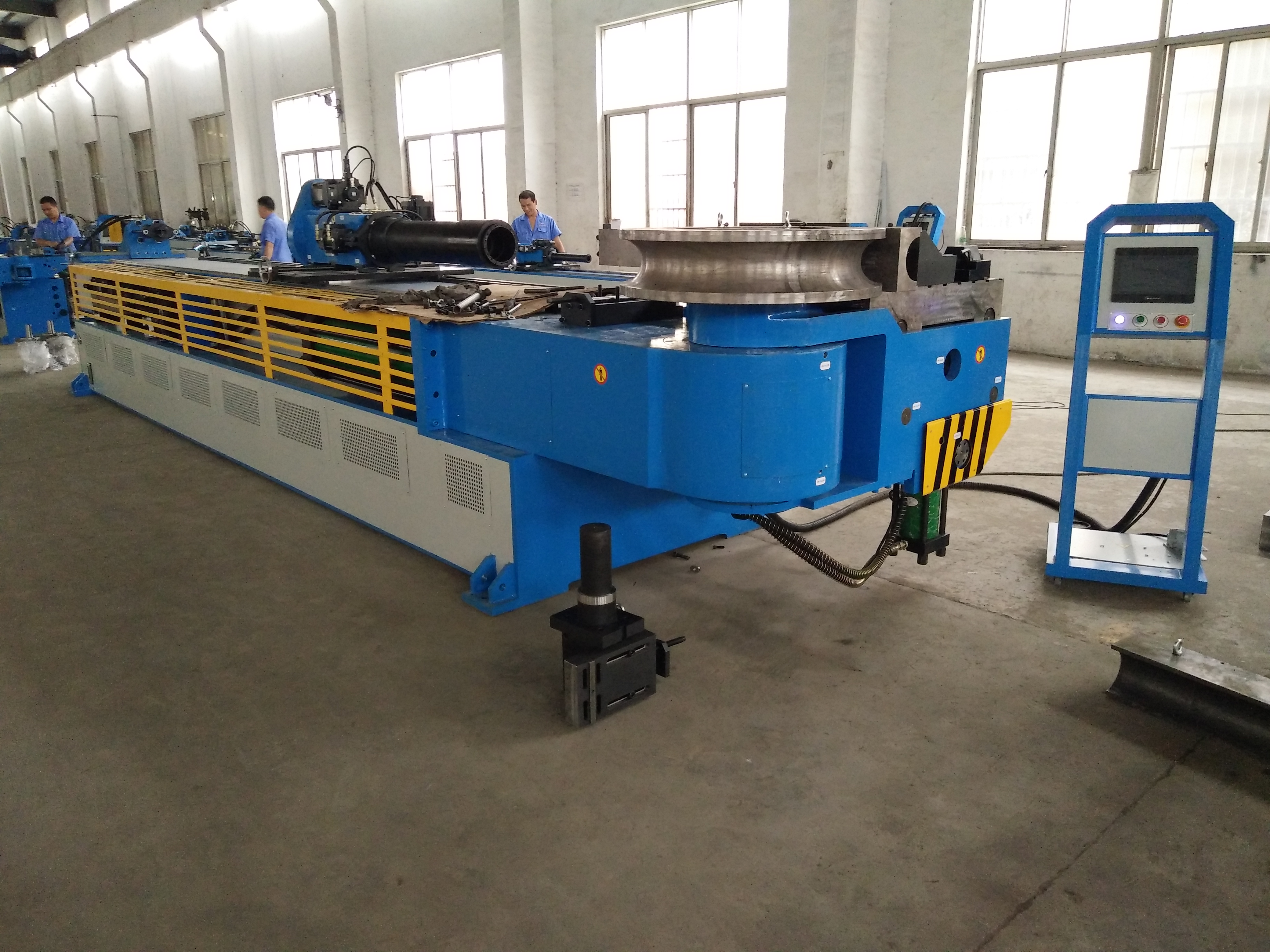

La piegatrice monotesta CNC serie GM-SB-CNC è una combinazione della nostra tecnologia con la tecnologia italiana avanzata, che si combina con la macchina, l'idraulica e l'elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e sequenze di piegatura. Y, B, C tre coordinate di movimento sotto il controllo preciso del computer industriale possono ottenere l'apertura e la chiusura del mandrino completamente automatiche o l'innesto del mandrino per una piegatura rapida, la macchina CNC ha anche caratteristiche avanzate come compensazione del rimbalzo della piegatura della parte, allarme di autodiagnostica degli errori memoria di archiviazione dopo interruzione di corrente, lubrificazione automatica, protezione di sicurezza. La tecnologia avanzata, l'elevata affidabilità dell'automazione, il design integrato rendono la curvatubi CNC una macchina per la lavorazione di tubi di livello mondiale.
Nome | Unità | Parametro |
Tubo tondo in acciaio dolce | mm | ￠140*12 |
Acciaio inossidabile | mm | ￠140*6 |
Tubo tondo ricotto in lega leggera | mm | ￠140*14 |
Tubo quadrato in acciaio dolce | mm | 110 *110 *3 |
Tubo rettangolare in acciaio dolce | mm | 115 *105*3 |
Barra piena tonda in acciaio dolce | mm | ￠75 |
Barra piena quadrata in acciaio dolce | mm | 65*65 |
Min. raggio di curvatura | mm | 50 |
Max. Raggio di curvatura (standard) | mm | 600 |
Sporgenza della testa (sul centro di piegatura) | mm | 730 |
Altezza della testa (al centro di flessione) | mm | 780 |
Altezza centro di piegatura (da pavimento) | mm | 1245 |
Max. passaggio bar all'interno del P.O.B. posizionatore | mm | 90 |
Corsa regolabile di bloccaggio | mm | 0-165 |
Corsa regolabile in spalla | mm | 500 |
Corsa regolabile di ritrazione del mandrino | mm | 0-260 |
Max. Angolo di piegatura | ° | 190 ° |
Through distanza effettiva | mm | 5200 |
Velocità di piegatura (max.) | ° / sec | 12 |
Max. velocità di rotazione (asse Z) | ° / sec | 120 |
Max.alimentazionevelocità (asse X.) | mm / sec | 400 |
Angolo di piegatura Precisione | ° | ± 0.10 |
Precisione angolo di rotazione - asse Z | ° | ± 0.10 |
Precisione spostamento - asse X | mm | ± 0.10 |
Potenza del servomotore di rotazione | KW | 3 |
Alimentazione del servomotore | KW | 3 |
Motore di sistemaEnergia | KW | 18.5 |
IdraulicoPompa Volume | L | 45 |
Max. Pressione | Mpa | 16 |
L * W * H (dimensione dell'imballaggio) | mm | 6500 *2000 * 1350 |
Peso macchina | T | CIRCA 9 |
Nome | Produttore |
Motore idraulico | Germania Siemens（Beide）o Runmali |
Pompa idraulica | YuciYuken/ Wuxi Tuoli |
Valvola idraulica | Japan Yuken（Importato） |
Consiglio della via dell'olio | Taiwan Shanghong（Importato） |
Cilindro | ShanghaiQifan |
Touch screen | TaiwanWeinview（Importato) |
PLC | Giappone Mitsubishi（Importato） |
Controller d'angolo | Giappone Nemicon（Importato） |
Interruttore di alimentazione | Taiwan Mingwei |
Servomotore rotante / avanzante | Giappone Mitsubishi（Importato） |
Trasformatore | Wuxi Xinyu |
Contattore | Schneider |
Parametro tecnico principale
Nome | Unità | Parametro |
Tubo tondo in acciaio dolce | mm | ￠ 140 * 12 |
Acciaio inossidabile | mm | ￠ 140 * 6 |
Tubo tondo ricotto in lega leggera | mm | ￠ 140 * 14 |
Tubo quadrato in acciaio dolce | mm | 110 * 110 * 3 |
Tubo rettangolare in acciaio dolce | mm | 115 * 105 * 3 |
Barra piena tonda in acciaio dolce | mm | ￠ 75 |
Barra piena quadrata in acciaio dolce | mm | 65 * 65 |
Min. raggio di curvatura | mm | 50 |
Max. Raggio di curvatura (standard) | mm | 600 |
Sporgenza della testa (sul centro di piegatura) | mm | 730 |
Altezza della testa (al centro di flessione) | mm | 780 |
Altezza centro di piegatura (da pavimento) | mm | 1245 |
Max. passaggio bar all'interno del P.O.B. posizionatore | mm | 90 |
Corsa regolabile di bloccaggio | mm | 0-165 |
Corsa regolabile in spalla | mm | 500 |
Corsa regolabile di ritrazione del mandrino | mm | 0-260 |
Max. Angolo di piegatura | ° | 190 ° |
Attraverso la distanza effettiva | mm | 5200 |
Velocità di piegatura (max.) | ° / sec | 12 |
Max. velocità di rotazione (asse Z) | ° / sec | 120 |
Max. velocità di avanzamento (asse X.) | mm / sec | 400 |
Angolo di piegatura Precisione | ° | ± 0.10 |
Precisione angolo di rotazione - asse Z | ° | ± 0.10 |
Precisione spostamento - asse X | mm | ± 0.10 |
Potenza del servomotore di rotazione | KW | 3 |
Alimentazione del servomotore | KW | 3 |
Potenza motore del sistema | KW | 18.5 |
Volume della pompa idraulica | L | 45 |
Max. Pressione | Mpa | 16 |
L * W * H (dimensione dell'imballaggio) | mm | 6500 * 2000 * 1350 |
Peso macchina | T | CIRCA 9 |
Configurazione del sistema di controllo idraulico ed elettronico
Nome | Produttore |
Motore idraulico | Germania Siemens （Beide） o Runmali |
Pompa idraulica | Yuci Yuken / Wuxi Tuoli |
Valvola idraulica | Japan Yuken （Importato） |
Consiglio della via dell'olio | Taiwan Shanghong （Importato） |
Cilindro | Shanghai Qifan |
Touch screen | Taiwan Weinview （Importato) |
PLC | Giappone Mitsubishi （Importato） |
Controller d'angolo | Giappone Nemicon （Importato） |
Interruttore di alimentazione | Taiwan Mingwei |
Servomotore rotante / alimentatore | Giappone Mitsubishi （Importato） |
Trasformatore | Wuxi Xinyu |
Contattore | Schneider |
Campioni di piegatura
Esempi di utensili
