GM-38NCB
GMACC
8461500090
Descrizione del prodotto
Caratteristica della macchina

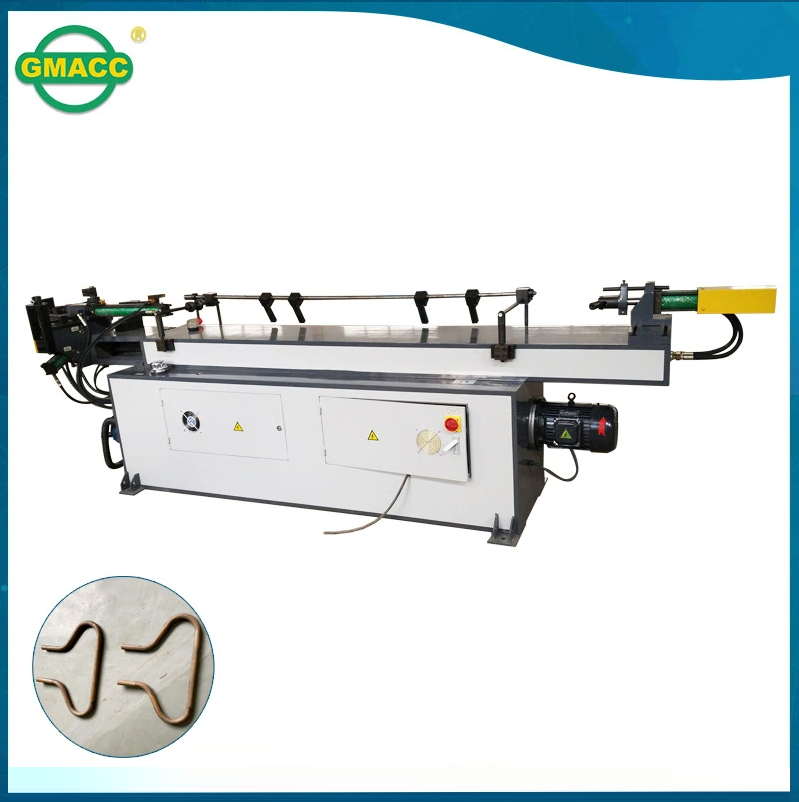

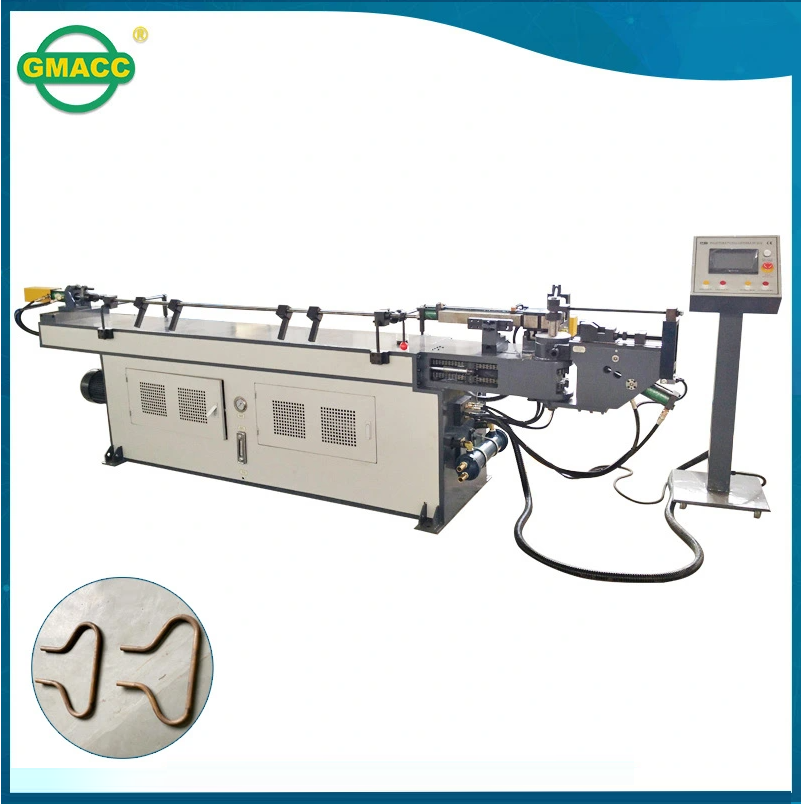

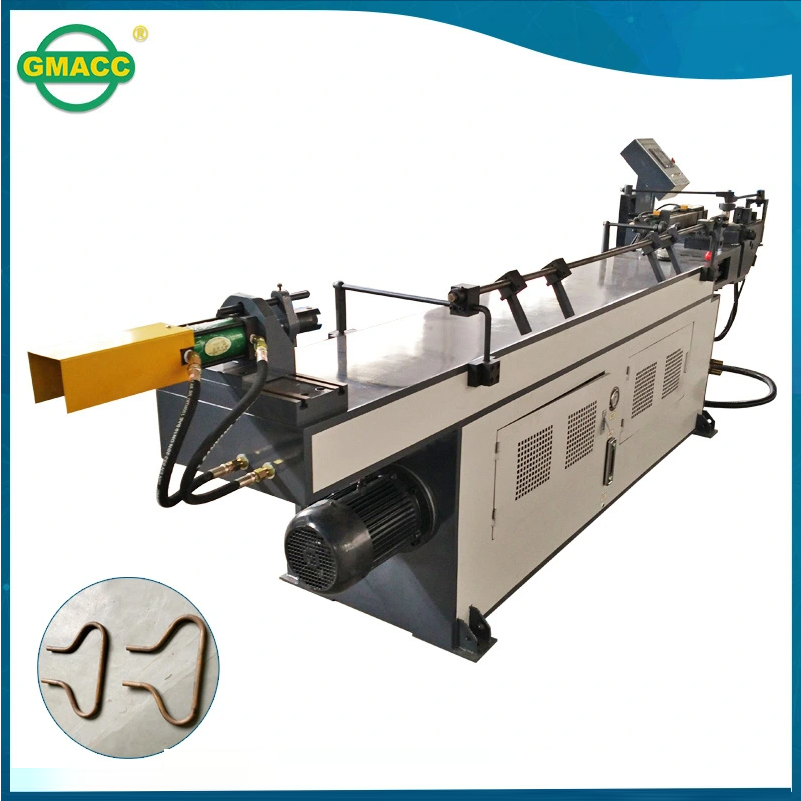

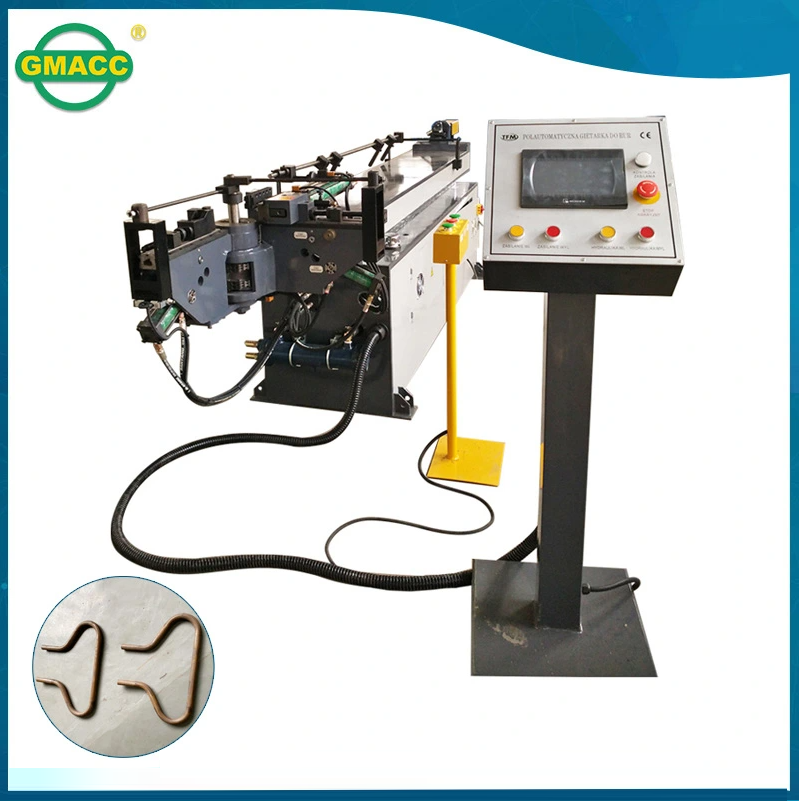

Azionamento completamente idraulico, controllato da PLC con touch screen o testo macchina piegatubi per tubi, dotata di dispositivi di bloccaggio del tubo, stampo di guida, mandrino, antipiega, spinta assistita, piegatura del tubo e così via. Sotto il funzionamento idraulico, questo professionale, ad alta velocità e economico La piegatrice per tubi europea può piegare vari dimensione sia i tubi metallici di forma normale che anomala e gli angoli di piegatura sono controllati da un codificatore importato ad alta precisione che garantisce l'elevata precisione di questa macchina.
Parametro tecnico principale
| Nome | Unità | Parametro |
| Tubo tondo in acciaio dolce | mm | 38*2 |
| Acciaio inossidabile | mm | 32*2 |
| Tubo tondo ricotto in lega leggera | mm | 40*3 |
| Tubo quadrato in acciaio dolce | mm | 30*30*2 |
| Tubo rettangolare in acciaio dolce | mm | 35*20*2 |
| Barra solida rotonda in acciaio dolce | mm | 16 |
| Barra solida quadrata in acciaio dolce | mm | 15*15 |
| minimo raggio di curvatura | mm | 20 |
| Massimo. Raggio di curvatura (standard) | mm | 200 |
| Massimo. Angolo di piegatura | ° | 190° |
| Attraverso la distanza effettiva | mm | 3000 |
| Velocità di piegatura (massima) | °/sec | 60 |
| Precisione dell'angolo di piega | ° | ±0,10 |
| Motore del sistema Energia | chilowatt | 4 |
| Idraulico Pompa Volume | L | 17 |
| Massimo. Pressione | MPa | 16 |
| L*W*H (dimensione imballo) | mm | 3200*700*1300 |
| Peso della macchina | T | Circa 1,5 |
Configurazione del sistema di controllo idraulico ed elettronico
| Nome | Produttore |
| Motore idraulico | Germania Siemens (BEIDE) o Runmali |
| Pompa idraulica | Wuxi Tuoli |
| Valvola idraulica | Yuken giapponese (importato) |
| Consiglio della via petrolifera | Taiwan Shanghong (Importato) |
| Cilindro | Shangai Qifan |
| Tubo dell'olio | Zhejiang |
| Schermo tattile | Taiwan Weinview (importato) |
| PLC | Giappone Mitsubishi (importato) |
| Controllore dell'angolo | Nemicon giapponese (importato) |
| Cambiare alimentazione | Taiwan Mingwei |
| Contattore | Taiwan SHILIN (importato) |
| Trasformatore | Wuxi XINYU |
