| Quantità: | |
|---|---|
76BCN
GMACC
8462219000
Descrizione del prodotto
| Nome | Unità | Parametro |
| Tubo rotondo in acciaio dolce | mm | 114*10 |
| Acciaio inossidabile | mm | 114*6 |
| Tubo rotondo ricotto in lega leggera | mm | 114*12 |
| Tubo quadrato in acciaio dolce | mm | 90*90*8 |
| Tubo rettangolare in acciaio dolce | mm | 100* 50*3 |
| Barra solida rotonda in acciaio dolce | mm | 60 |
| Barra solida quadrata in acciaio dolce | mm | 55*55 |
| Min. raggio di piegatura | mm | 40 |
| Max. RADIO PILED (standard) | mm | 450 |
| STANGE DEL TESTA (sul centro di flessione) | mm | 500 |
| Altezza della testa (sul centro di flessione) | mm | 720 |
| Altezza centrale di piegatura (dal pavimento) | mm | 1235 |
| Max. Angolo di piegatura | ° | 190 ° |
| La distanza efficace | mm | 4200 |
| Velocità di flessione (max.) | °/sec | 20 |
| Precisione dell'angolo di flessione | ° | ± 0,10 |
| Potenza motore del sistema | KW | 15 |
| Volume della pompa idraulica | L | 45 |
| Max. Pressione | MPA | 16 |
| L*w*h (dimensione del packaging) | mm | 5200*1350*1250 |
| Peso della macchina | T | 5.2 |
Configurazione principale
| Nome | Produttore |
| Motore idraulico | Germania Siemens ( Beide)/Suzhou Jialifan |
| Pompa idraulica | Yuci Yuken /Wuxi Tuoli |
| Valvola idraulica | Giappone Yuken ( importato ) |
| Scheda Oil Way | Taiwan Shanghong ( importato ) |
| Cilindro | Shanghai Qifan |
| Tubo d'olio | Suzhou Kejia |
| Touch screen | Taiwan W einview (importato ) |
| Plc | Giappone Mitsubishi ( importato ) |
| Controller angolare | Giappone Nemicon ( importato ) |
| Switch Power | Taiwan Mingwei |
| Contattore | Schneider tedesco ( importato ) |
| Altre parti elettriche | Schneider tedesco, Omron , Taiwan Shilin ( importato ) |
Sistema di azionamento completamente idraulico

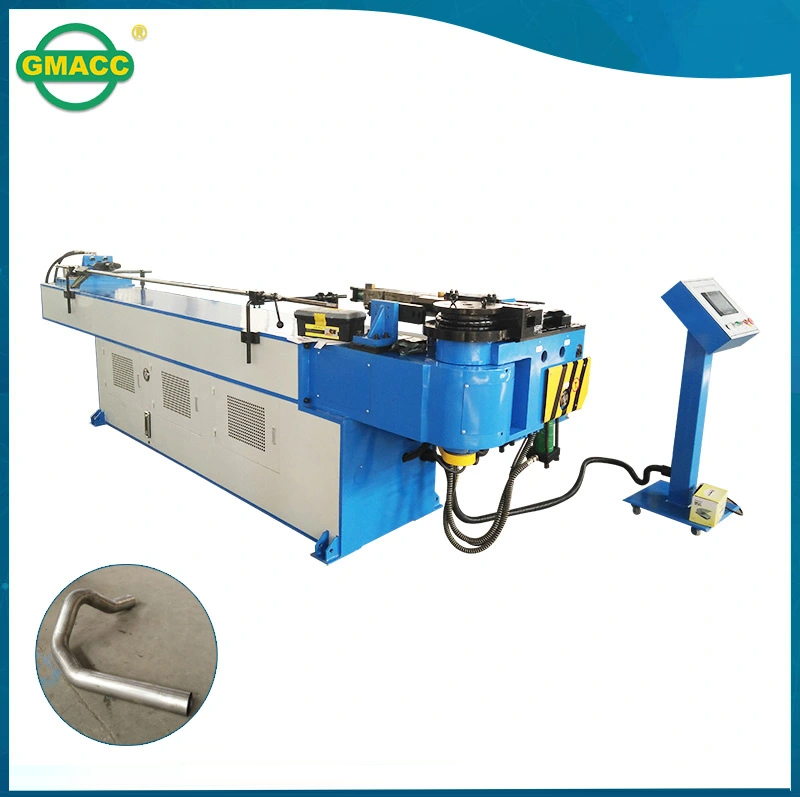

La 76NCB utilizza un sistema di azionamento completamente idraulico per le operazioni di piegatura di tubi metallici. La potenza idraulica aziona il meccanismo di formatura e riduce lo sforzo di piegatura manuale. Il sistema supporta la lavorazione industriale dei tubi con attrezzature adeguate.
Controllo PLC con interfaccia operatore
La macchina utilizza il controllo PLC con touchscreen o interfaccia testuale. Gli operatori possono accedere alle funzioni della macchina attraverso il sistema di controllo. Ciò fornisce un modo pratico per gestire le operazioni di piegatura idraulica.
Controllo dell'angolo di piegatura basato su encoder
Un codificatore importato controlla l'angolo di piegatura durante il funzionamento. Ciò fornisce un feedback angolare per il sistema di piegatura. Gli acquirenti devono confermare la precisione e l'intervallo di piegatura applicabili per la configurazione della macchina selezionata.
Mandrino e Supporto Antirughe
La macchina incorpora mandrino, stampo guida e dispositivi antirughe. Questi componenti supportano la formatura del tubo e aiutano a gestire la deformazione. Sono necessari strumenti adeguati per dimensioni, materiali e raggi di curvatura diversi dei tubi.
Bloccaggio tubi e spinta ausiliaria
La macchina è dotata di dispositivi di bloccaggio del tubo e di dispositivi ausiliari di spinta. Questi meccanismi supportano il pezzo durante la piegatura e aiutano a gestire il movimento del tubo. La disposizione degli utensili deve corrispondere al profilo e al materiale del tubo previsti.
Componenti idraulici ed elettronici industriali
La configurazione pubblicata elenca il controllo PLC Mitsubishi, le valvole idrauliche Yuken e un controller angolare Nemicon. Questi componenti supportano il funzionamento della macchina. Gli acquirenti devono confermare le marche e le specifiche dei componenti finali prima di ordinare.
Sistema di azionamento idraulico: fornisce energia idraulica per le operazioni di piegatura dei tubi.
Pompa idraulica: fornisce il flusso di olio idraulico alla macchina.
Valvole idrauliche: regolano le funzioni idrauliche durante la piegatura.
Cilindro idraulico: converte la pressione idraulica in movimento meccanico.
Controller PLC: gestisce le funzioni di controllo della macchina.
Interfaccia operatore: fornisce accesso touchscreen o basato su testo ai controlli della macchina.
Controller dell'angolo: supporta il controllo dell'angolo di piegatura tramite feedback dell'encoder.
Dispositivo di serraggio per tubi: trattiene il pezzo durante la formatura.
Stampo guida: guida il tubo attraverso il processo di piegatura.
Dispositivo mandrino: fornisce supporto interno per profili di tubi compatibili.
Dispositivo antirughe: aiuta a gestire le rughe durante la piegatura del tubo.
Dispositivo di spinta ausiliario: assiste il movimento del tubo durante la formatura.
Meccanismo di piegatura: forma il tubo utilizzando strumenti di piegatura compatibili.
La macchina può essere valutata per la piegatura di tubi di rame compatibili utilizzati in gruppi di tubi fabbricati.
Le dimensioni del tubo di rame, le condizioni del materiale e il raggio di curvatura influiscono sulla scelta dell'attrezzatura.
Gli acquirenti devono confermare la capacità del tubo di rame e l'attrezzatura adeguata prima della produzione.
I produttori di impianti di climatizzazione e refrigerazione utilizzano tubi di rame piegati nei gruppi di tubazioni e apparecchiature del refrigerante.
La macchina potrà essere presa in considerazione per queste applicazioni una volta confermata la compatibilità con i tubi in rame.
Le funzioni specializzate di punzonatura del colletto e piegatura 3D automatica non sono stabilite nelle specifiche pubblicate.
Le officine di lavorazione dei metalli possono valutare la macchina per la produzione di tubi metallici piegati e componenti tubolari.
L'azionamento idraulico e il sistema PLC supportano le operazioni di formatura dei tubi.
La selezione degli utensili dipende dal profilo del pezzo, dalle dimensioni e dalle proprietà del materiale.
I fornitori automobilistici possono richiedere tubi metallici piegati per gruppi di tubi selezionati e componenti di supporto.
La macchina può essere valutata rispetto a questi requisiti di lavorazione.
La qualità del materiale, il raggio di curvatura e le tolleranze dimensionali devono essere esaminati prima della produzione.
I produttori di apparecchiature industriali utilizzano tubi piegati per componenti di macchine, supporti strutturali e assemblaggi di tubi.
La macchina può adattarsi a pezzi compatibili con utensili adeguati.
Gli acquirenti devono inviare i disegni per confermare la configurazione di piegatura richiesta.
La pagina del prodotto commercializza la macchina per applicazioni di curvatura di tubi in rame e metallo.
Tuttavia, le specifiche pubblicate non forniscono una capacità dedicata del tubo di rame.
I parametri tecnici elencati necessitano anche di conferma rispetto al modello 76NCB.
I requisiti di piegatura del tubo di rame dipendono dalle condizioni del materiale, dal diametro del tubo e dallo spessore della parete.
I tubi di rame tenero e crudo possono comportarsi diversamente durante la formatura.
Anche il raggio di curvatura e la selezione dell'attrezzatura influiscono sulla forma del tubo finito.
Gli acquirenti devono confermare le specifiche del materiale applicabile prima di ordinare.
Matrici di piegatura, dispositivi di bloccaggio, stampi guida e mandrini supportano il processo di formatura del tubo.
Ogni utensile deve corrispondere alle dimensioni del pezzo e alla geometria di piegatura richiesta.
Gli strumenti adatti aiutano a gestire le rughe, l'appiattimento e la deformazione indesiderata.
Il produttore dovrebbe confermare le dimensioni degli utensili disponibili e gli accessori forniti.
La piegatura tridimensionale del tubo può richiedere alimentazione, rotazione e piegatura controllate tra le operazioni.
La descrizione della macchina pubblicata conferma l'azionamento idraulico, il controllo PLC e il controllo angolare basato su encoder.
Non specifica un sistema di alimentazione e rotazione CNC multiasse completamente automatico.
Gli acquirenti che necessitano di una piegatura 3D programmata devono confermare la configurazione dell'asse di controllo della macchina.
Gli acquirenti dovrebbero fornire:
Materiale e qualità del tubo
Diametro esterno
Spessore della parete
Raggio di curvatura richiesto
Numero di curve
Angoli e direzioni di piegatura
Disegni dei pezzi
Tolleranze dimensionali richieste
Quantità di produzione prevista
GMACC può esaminare questi dettagli per valutare la compatibilità della macchina e i requisiti degli utensili.
Di seguito viene descritto un flusso di lavoro generale di piegatura di tubi basato sui componenti pubblicati della macchina.
Il funzionamento effettivo deve seguire il manuale del produttore e i requisiti di sicurezza.
L'operatore prepara gli utensili di piegatura adatti al pezzo da lavorare.
Le dimensioni del tubo e i requisiti di piegatura vengono controllati prima dell'operazione.
Il pezzo viene posizionato nella zona di piegatura.
Il dispositivo di bloccaggio del tubo trattiene il tubo durante il processo di formatura.
Il sistema idraulico aziona il meccanismo di piegatura.
Gli stampi guida, i mandrini e i dispositivi di supporto assistono la formatura dei tubi, ove applicabile.
Un codificatore importato fornisce il controllo dell'angolo di piegatura durante il funzionamento.
L'intervallo angolare e la precisione applicabili devono corrispondere alla configurazione confermata della macchina.
Il pezzo finito viene rimosso e ispezionato.
L'operatore controlla l'angolo di piega, le dimensioni e la deformazione visibile del tubo.
La pagina del prodotto elenca il modello della macchina come 76NCB.
Tuttavia, i parametri tecnici pubblicati differiscono da un altro elenco GM-76NCB sul sito web del produttore.
Gli acquirenti dovrebbero richiedere la scheda tecnica ufficiale per conferma.
Il titolo del prodotto identifica la piegatura dei tubi di rame come applicazione prevista.
Tuttavia, le specifiche pubblicate non forniscono una capacità di piegatura separata del tubo di rame.
Gli acquirenti devono confermare il diametro supportato, lo spessore della parete, le condizioni del materiale e l'attrezzatura.
Il produttore descrive l'azionamento idraulico e il controllo PLC con un encoder angolare importato.
Le specifiche pubblicate non confermano l'alimentazione e la rotazione multiasse completamente automatiche.
Gli acquirenti dovrebbero verificare queste funzioni prima di ordinare.
Nella descrizione del prodotto sono elencati mandrino, stampo guida e dispositivi antirughe.
Questi meccanismi supportano il tubo durante la formatura.
Gli acquirenti devono confermare le dimensioni degli utensili forniti e gli accessori opzionali.
Gli acquirenti devono fornire il materiale del tubo, il diametro, lo spessore della parete, il raggio di curvatura e gli angoli richiesti.
I disegni dei pezzi e i requisiti di produzione aiutano GMACC a valutare la compatibilità di macchine e utensili.
