GM-SB-76CNC
GMACC
Descrizione del prodotto

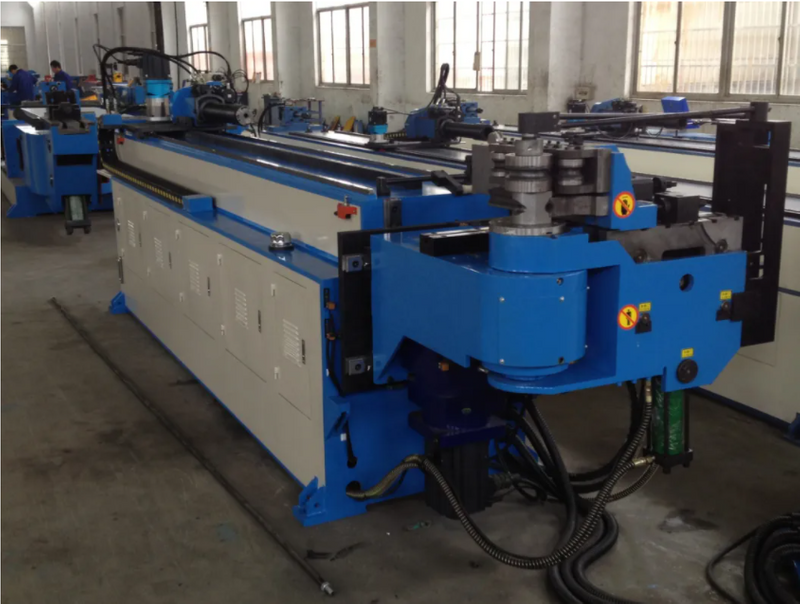

La curvatubi monotesta a controllo numerico serie GM-SB-76CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura, Y, B, C tre coordinate di movimenti sotto controllo di precisione da computer industriale possono realizzare mandrino completamente automatico o mandrino fuori piegatura rapida , Macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di autodiagnosi degli errori, memoria dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza. La macchina adotta la flessione del servomotore,alimentazione,rotante e in movimento stampo, può piegare tubi di due diversi raggi in modo preciso e veloce, e con la funzione di piegare a spinta, che può piegare il tubo con ampio raggio, è professionale,ad alta velocità,macchina piegatubi completamente automatica.
| Nome | Unità | Parametro |
| Max. Capacità di piegatura | mm | 76 * 3 |
| Capacità di piegatura max | mm | 50 * 2 |
| Raggio di curvatura max. Di piegatura | mm | 30-350 |
| Raggio di curvatura max. Di piegatura a spinta | mm | 6D ~ ∞ |
| Tolleranza R tra due stampi | mm | 80 |
| Lunghezza effettiva sul mandrino | mm | 3800 |
| Lunghezza massima di serraggio | mm | 50 |
| Max. Angolo di piegatura | ° | 190 |
| Velocità di piegatura | ° / sec | 110 |
| Velocità di svolta | ° / sec | 160 |
| Velocità di alimentazione | mm / sec | 800 |
| Precisione di piegatura | ° | ± 0.10 |
| Tornitura di precisione | ° | ± 0.10 |
| Precisione di alimentazione | mm | ± 0.10 |
| Potenza del servomotore di rotazione | kW | 1.5 |
| Potenza servomotore Benging | kW | 7.5 |
| Alimentazione servomotore | kW | 3 |
| Potenza servomotore stampo in movimento | kW | 1.5 |
| Potenza motore del sistema | kW | 5.5 |
| Max. Pressione | Mpa | 16 |
| L * W * H (dimensione dell'imballaggio) | mm | 5000 * 1200 * 1350 |
| Peso | T | Circa 3.8 |
| Nome | Produttore |
| Motore idraulico | Germania Siemens (Beide) o Runmali |
| Pompa idraulica | Wuxi Tuoli |
| Valvola idraulica | Japan Yuken |
| Consiglio della via dell'olio | Taiwan Shanghong |
| Cilindro | Shanghai Qifan |
| Touch screen | Taiwan Weinview (importato) |
| PLC | Giappone Mitsubishi (importato) |
| Servomotore | Giappone Mitsubishi (importato) |
| Controller d'angolo | Japan Nemicon (importato) |
| Interruttore di alimentazione | Taiwan Mingwei |
| Riduttore di flessione | HENGTE / |
| Riduttore rotante | |
| Riduttore di alimentazione | |
| Contattore | SCHNEIDER |
| Altre parti elettriche | Tedesco SCHNEIDER, Omron, Taiwan SHILIN (importato) |
