Descrizione del prodotto
Azionamento completamente idraulico, controllato da PLC con touch screen o macchina piegatubi per testo, dotata di dispositivi di bloccaggio del tubo, stampo di guida, mandrino, antipiega, spinta assistita, piegatura del tubo e così via. Durante il funzionamento idraulico, questa macchina curvatubi europea professionale, ad alta velocità ed economica può piegare tubi metallici di varie dimensioni, sia di forma normale che anomala, e gli angoli di piegatura sono controllati da un codificatore importato ad alta precisione che garantisce l'elevata precisione di questa macchina.
| Nome | Unità | Parametro |
| Tubo tondo in acciaio dolce | mm | 63*4 |
| Acciaio inossidabile | mm | 63*3 |
| Tubo tondo ricotto in lega leggera | mm | 63*6 |
| Tubo quadrato in acciaio dolce | mm | 50*50*3 |
| Tubo rettangolare in acciaio dolce | mm | 50*45*3 |
| Barra solida rotonda in acciaio dolce | mm | 30 |
| Barra solida quadrata in acciaio dolce | mm | 25*25 |
| minimo raggio di curvatura | mm | 25 |
| Massimo. Raggio di curvatura (standard) | mm | 300 |
| Sporgenza testa (su centro di piega) | mm | 760 |
| Altezza centro stampo | mm | 60 |
| Altezza centro di piegatura (da pavimento) | mm | 1016 |
| Massimo. Angolo di piegatura | ° | 190° |
| Attraverso la distanza effettiva | mm | 3500 |
| Velocità di piegatura (massima) | °/sec | 30 |
| Precisione dell'angolo di piega | ° | ±0,10 |
| Potenza del motore del sistema | chilowatt | 5.5 |
| Volume della pompa idraulica | L | 19 |
| Massimo. Pressione | MPa | 16 |
| L*W*H (dimensione imballo) | mm | 4500*1200*1350 |
| Peso della macchina | T | Circa 3.0 |
Configurazione del sistema di controllo idraulico ed elettronico
| Nome | Produttore |
| Motore idraulico | Germania Siemens(Oltre)o Runmali |
| Pompa idraulica | Wuxi Tuoli |
| Valvola idraulica | Giappone Yuken(Importato) |
| Consiglio della via petrolifera | Taiwan Shanghong (Importato) |
| Cilindro | Shangai Qifan |
| Schermo tattile | Taiwan Weinview(importato) |
| PLC | Mitsubishi giapponese(Importato) |
| Controllore dell'angolo | Nemicon giapponese(Importato) |
| Cambiare alimentazione | Taiwan Mingwei |
| Contattore | Schneider |

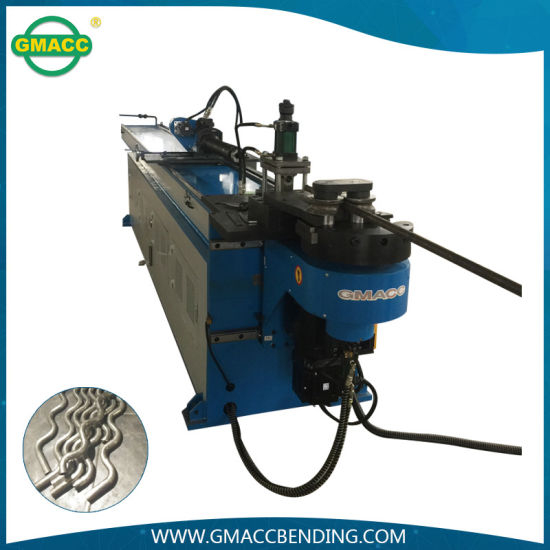

MODELLO:GM-SB-63NCB (foto della macchina solo per riferimento)
Stampo di piegatura Morsetto Stampo a pressione
Mandrino Matrice del tergicristallo (opzionale)
