Curvatubi monotesta a controllo numerico di serie completamente automatica di alta qualità

Stato di disponibilità:
Quantità:
  • GM-SB-76CNC
  • GMACC

Descrizione del prodotto

Macchina piegatubi monotesta a controllo numerico di serie completamente automatica di alta qualità

Modello: 76 × 2A × 1S

  • Caratteristiche diMacchina

La curvatubi monotesta a controllo numerico serie GM-SB-76CNC è il prodotto dalla combinazione con la nostra tecnologia e l'avanzata tecnologia italiana, integrata con macchina, idraulica ed elettricità. Questa serie adotta il pannello operativo touch screen VDU, che può inserire, memorizzare e visualizzare vari dati e ordini di piegatura, Y, B, C tre coordinate di movimenti sotto controllo di precisione da computer industriale possono realizzare mandrino completamente automatico o mandrino fuori piegatura rapida , Macchina CNC anche con funzioni avanzate, come compensazione del ritorno elastico di piegatura dei componenti, allarme di autodiagnosi degli errori, memoria dopo lo spegnimento, lubrificazione automatica e protezione di sicurezza.

  • Parametro tecnico principale

Nome Unità Parametro
Tubo tondo in acciaio dolce mm ¢ 76 * 4
Acciaio inossidabile mm ¢ 76 * 3
Tubo tondo ricotto in lega leggera mm ¢ 76 * 6
Tubo quadrato in acciaio dolce mm 60 * 60 * 3
Tubo rettangolare in acciaio dolce mm 65 * 55 * 3
Barra piena tonda in acciaio dolce mm ¢ 35
Barra piena quadrata in acciaio dolce mm 30 * 30
Min. raggio di curvatura mm 30
Max. Raggio di curvatura (standard) mm 350
Sporgenza della testa (sul centro di piegatura) mm 600
Altezza della testa (al centro di flessione) mm 580
Altezza centro di piegatura (da pavimento) mm 1060
Max. passaggio bar all'interno del P.O.B. posizionatore mm 50
Corsa regolabile di bloccaggio mm 0-136
Corsa regolabile in spalla mm 300
Corsa regolabile di ritrazione del mandrino mm 0-136
Max. Angolo di piegatura ° 190 °
Attraverso la distanza effettiva mm 4000
Velocità di piegatura (max.) ° / sec 30
Max. velocità di rotazione (asse Z) ° / sec 160
Max. velocità di avanzamento (asse X.) mm / sec 800
Angolo di piegatura Precisione ° ± 0.10
Precisione angolo di rotazione - asse Z ° ± 0.10
Precisione spostamento - asse X mm ± 0.10
Potenza del servomotore di rotazione KW 1.5
Alimentazione del servomotore KW 1.5
Potenza motore del sistema KW 7.5
Volume della pompa idraulica L 23
Max. Pressione Mpa 16
L * W * H (dimensione dell'imballaggio) mm 4800 * 1200 * 1350
Peso macchina T CIRCA 3.5
  • Configurazione del sistema di controllo idraulico ed elettronico

Nome Produttore
Motore idraulico Germania Siemens (Beide) o Runmali
Pompa idraulica Wuxi Tuoli
Valvola idraulica Japan Yuken (importato)
Bordo della via dell'olio Taiwan Shanghong (importato)
Cilindro Shanghai Qifan
Touch screen Taiwan Weinview (importato)
PLC Giappone Mitsubishi (importato)
Servomotore Giappone Mitsubishi (importato)
Controller d'angolo Japan Nemicon (importato)
Contattore SCHNEIDER tedesco
Trasformatore Wuxi Xinyu

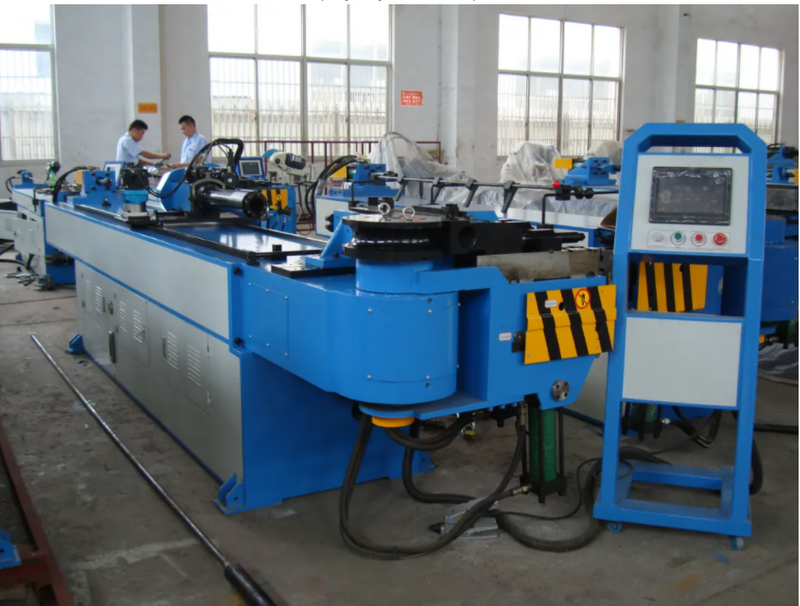

MODELLO: GM-SB-76CNC-2A-1SFoto della macchina (solo per riferimento)
Macchina piegatubi monotesta a controllo numerico di serie completamente automatica di alta qualità
Macchina piegatubi monotesta a controllo numerico di serie completamente automatica di alta qualità


Macchina piegatubi monotesta a controllo numerico di serie completamente automatica di alta qualità

Esempi di utensili

Matrice di piegatura Matrice di pressione Matrice di pressione
Macchina piegatubi monotesta a controllo numerico di serie completamente automatica di alta qualità Macchina piegatubi monotesta a controllo numerico di serie completamente automatica di alta qualità Macchina piegatubi monotesta a controllo numerico di serie completamente automatica di alta qualità

Mandrino Wiper Die (opzionale)
Macchina piegatubi monotesta a controllo numerico di serie completamente automatica di alta qualitàMacchina piegatubi monotesta a controllo numerico di serie completamente automatica di alta qualità

Foto dell'azienda

Macchina piegatubi monotesta a controllo numerico di serie completamente automatica di alta qualità
